أجهزة استشعار مستوى الماء ذات الضغط التفاضلي لسلامة السد: شرح 7 مزايا هندسية

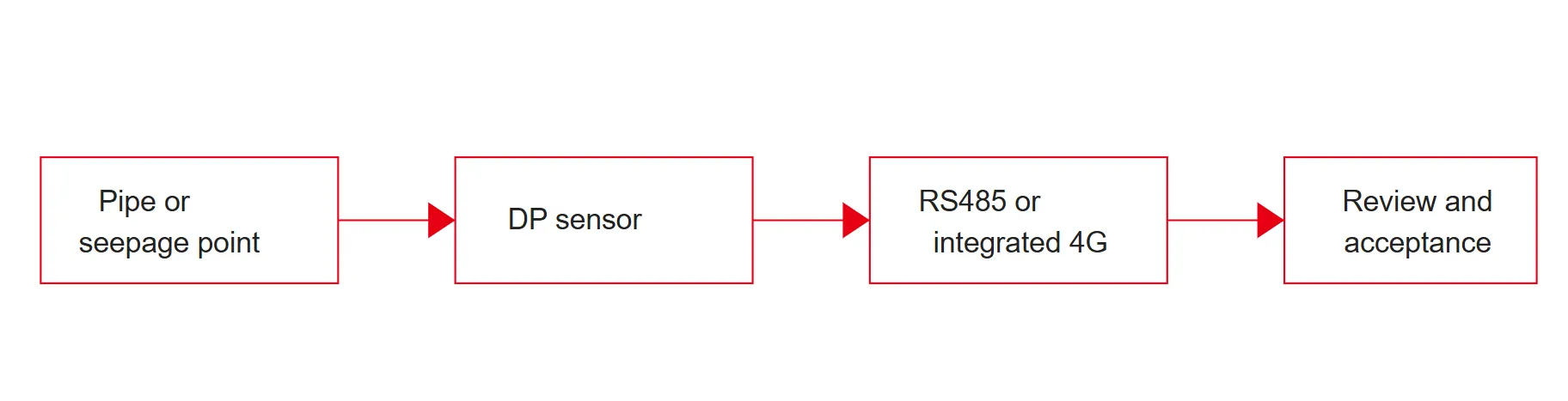

الشكل: تتحقق الميزة الهندسية فقط عندما يتم تحديد النقطة والمستشعر ومسار البيانات وعملية المراجعة معًا.

الميزة 2: بيانات الاتجاه المستقرة لتفسير ضغط التسرب ومستوى الماء

تساعد أجهزة استشعار الضغط التفاضلي فرق السدود على قراءة الاتجاهات بدلاً من القيم المعزولة. وهذا أمر مهم لأن التسرب وسلوك المياه الداخلية غالبا ما يصبح ذا معنى من خلال المثابرة والعلاقة، وليس من خلال نقطة دراماتيكية واحدة. يمكن أن يكون الارتفاع المتواضع مهمًا إذا استمر لعدة أيام، أو استجابته ببطء شديد بعد سحب الخزان، أو توقف عن مطابقة سلوك الصرف القريب.

تدعم بيانات الاتجاه المستقرة تفسيرًا أفضل في ثلاث حالات شائعة. أولاً، عندما يؤدي تغيير مستوى الخزان إلى حدوث استجابة داخلية يمكن التنبؤ بها، إلا أنه لا يحدث ذلك. ثانيًا، عندما تتعافى نقطة المراقبة المتعلقة بالتسرب ببطء شديد بعد هطول الأمطار أو تغير ظروف التصريف. ثالثا، عندما تبدأ نقطة واحدة بالابتعاد عن النقاط القريبة التي عادة ما تتحرك معا. هذه هي أنواع الأنماط التي تؤدي إلى فحص دقيق قبل ظهور مشكلة أكبر.

يمنح دقة مستوى المياه على مستوى المليمتر في خط JMYC-67XXAD للموقع سجلًا أكثر دقة للاتجاه للعمل به، في حين أن الدقة الكاملة البالغة 0.2 بالمائة المدرجة لهذا النموذج تساعد في تحديد ما إذا كانت الأداة مناسبة لمهمة المراقبة. ليس المهم أن نقتبس الأرقام لمصلحتها. النقطة المهمة هي أن الدقة الجيدة والمخرجات المستقرة تعمل على تحسين كيفية مراجعة التغييرات الصغيرة ولكن المستمرة بمرور الوقت.

الميزة 3: الدعم المباشر لتنبيهات سلامة السدود وقواعد التحذير في الوقت الحقيقي

يصبح المستشعر أكثر فائدة عندما يدعم منطق التحذير بدلاً من جمع القراءات فقط. يعتمد سير عمل إنذار السدود عادةً على ثلاث مجموعات قواعد: العتبات المطلقة، وعتبات معدل التغيير، والفحوصات المتقاطعة مع قنوات المراقبة ذات الصلة. تساعد أجهزة استشعار مستوى الماء ذات الضغط التفاضلي لأنه يمكن جلب مخرجاتها مباشرة إلى بنية القاعدة هذه من خلال جمع البيانات السلكية أو عن بعد.

وهذا مهم من الناحية التشغيلية. قد لا يتطلب ارتفاع مستوى الخزان أثناء نافذة التحكم العادية اتخاذ إجراء. إن الارتفاع الداخلي السريع في نقطة ذات صلة بالتسرب، خاصة عندما لا يتوافق مع سلوك الصرف المتوقع، قد يستحق التحقق الميداني. يحتاج نظام التحذير المفيد إلى بيانات المستشعر في الوقت المناسب، وبتنسيق ثابت، وفي نظام أساسي حيث يمكن تشغيل القاعدة دون انتظار تسليم البيانات يدويًا.

تشتمل مجموعة منتجات Kingmach المتعلقة بالسد على وحدة الاستحواذ JMZX-XXGH  و أ منصة المراقبة يدعم المعالجة المركزية للبيانات وتكوين قاعدة التنبيه. بالنسبة للمشتري، هذا يعني أنه يمكن مراجعة مستشعر مستوى الماء كجزء من مسار بيانات كامل: الاستشعار، والاكتساب، والنقل، والتخزين، ومراجعة الاتجاه، وتسليم التنبيه.

الميزة 4: النشر المرن في بنيات المراقبة السلكية RS485 و4G عن بعد

لا تتمتع جميع مواقع السدود بنفس شروط الاتصال. يحتوي بعضها بالفعل على خزانات وطاقة وشبكة تسجيل مركزية. يحتاج البعض الآخر إلى نقاط نائية حيث يؤدي تشغيل الكابل إلى زيادة التكلفة الميدانية أو إبطاء النشر. يمكن لأجهزة استشعار مستوى الماء ذات الضغط التفاضلي أن تعمل في كلا الترتيبين عندما يتطابق النموذج مع خطة الاتصال.

في عائلة JMYC-67، يناسب JMYC-67XXAD بنية RS485 السلكية، وهو أمر مفيد عندما يكون الموقع لديه بالفعل عمود فقري مستقر ويريد التكامل المباشر في وحدة مركزية. ال JMYC-67XXAWL يأخذ طريقًا مختلفًا من خلال الجمع بين 4G DTU المدمج وطاقة البطارية الداخلية. وهذا يقلل من أجهزة الاتصال الميدانية المنفصلة ويمكن أن يساعد في نقاط المراقبة غير المراقبة أو الموزعة على نطاق واسع.

يؤثر هذا الاختلاف على أكثر من وقت التثبيت. إنه يغير تخطيط الصيانة، وإستراتيجية الغيار، ومعالجة أخطاء الاتصال، وعدد المرات التي يمكن للموقع أخذ عينات منها بشكل واقعي دون خلق عبء على الطاقة. يجب على المشتري الذي يقارن هذه الخيارات مراجعة مسار الاتصال ومسار الطاقة قبل مقارنة السعر، لأن هذين القرارين يشكلان حمل التشغيل مدى الحياة لنقطة المراقبة.

الميزة 5: ملاءمة أقوى على المدى الطويل في الظروف الميدانية الرطبة والمدفونة وغير المراقبة

غالبًا ما تعيش معدات مراقبة السدود في ظروف صعبة لفترات طويلة. تشكل البيئات الرطبة ونقاط التثبيت المدفونة والتعرض للطقس ضغطًا ثابتًا على الأختام والكابلات والمبيتات والموصلات. يجب أن يظل جهاز قياس مستوى الماء المستخدم في هذا الإعداد قابلاً للقراءة في ظل تلك الظروف، ولا يبدو جيدًا فقط عند مراجعة المواصفات القصيرة.

هذا هو المكان الذي يصبح فيه تصنيف مقاومة الماء وتصميم الكابلات وطريقة التثبيت والتشغيل المنخفض الصيانة عوامل شراء عملية. تم وضع كل من JMYC-67XXAD وJMYC-67XXAWL مع حماية IP68، ويضيف طراز AWL المدمج أيضًا مسار نشر غير مراقب قائم على البطارية مع عمر بطارية مرتبط بالفاصل الزمني لأخذ العينات. يؤثر ذلك بشكل مباشر على عدد المرات التي تحتاج فيها النقطة البعيدة إلى الخدمة.

بالنسبة لمشتري السد، ينبغي تحويل هذه التفاصيل إلى أسئلة تتعلق بالصيانة. كم مرة تحتاج النقطة لزيارة الموقع؟ كيف يتم حماية المسار المهووس؟ كيف يتم فصل البيانات المفقودة عن البيانات غير الطبيعية؟ كيف تتم جدولة تغيير البطارية وفقًا لتردد التنبيه المطلوب؟ تعد هذه الأسئلة أكثر فائدة من تكرار قائمة طويلة من المعلمات بدون معنى الحقل.

الميزة 6: تكامل أسهل مع أجهزة قياس الضغط ووحدات الاستحواذ وبرامج مراقبة السدود

نادراً ما يتم تفسير مراقبة مستوى المياه في السد بمفردها. وغالبًا ما يتم وضعها بجوار مقاييس الضغط السلكية المهتزة، وأدوات التسرب، وأجهزة استشعار التشوه، والبرامج المركزية التي تساعد المهندسين على مقارنة القراءات من أجزاء مختلفة من الهيكل. تدعم مستشعرات مستوى الماء ذات الضغط التفاضلي هذه الرؤية الأوسع عندما يمكنها مشاركة مسار البيانات مع الأجهزة الأخرى في النظام.

في نطاق Kingmach، تتم مراجعة سلسلة JMYC-67 بشكل طبيعي بجانب JMZX-55XXHAT مقياس الضغط بالأسلاك الاهتزازية ووحدة الاستحواذ JMZX-XXGH ومنصة نظام المراقبة. هذا المزيج مهم لأنه يمنح الموقع فرصة أفضل لقراءة مستوى الماء وضغط المسام والقنوات ذات الصلة داخل سير عمل مراجعة واحد بدلاً من تشتيتها عبر أدوات غير متصلة.

بالنسبة لفرق المشتريات، ينبغي كتابة أسئلة التكامل مباشرة في طلب عرض الأسعار. تأكد من تنسيق الاتصال، وتوافق المسجل، وطريقة العنونة، والفاصل الزمني لأخذ العينات، ووجهة التنبيه، وما إذا كان بإمكان البرنامج مقارنة النقطة بالقنوات ذات الصلة. تشكل هذه العناصر ما إذا كان المستشعر سيتصرف كجزء من نظام المراقبة أم سيظل مصدرًا معزولًا للبيانات.

الميزة 7: اتخاذ قرارات أكثر فائدة للمشتري من خلال بيانات قابلة للقياس ومعايير عرض أسعار واضحة

إحدى المزايا العملية لمستشعر مستوى الماء ذو ​​الضغط التفاضلي هي أنه يمنح المشتري معايير قابلة للقياس للمواصفات والقبول. بدلاً من طلب واسع النطاق لجهاز مستوى المياه، يمكن للمشروع تحديد نوع النقطة، والمدى، ومسار الاتصال، وظروف الطاقة، والتعرض البيئي، وفاصل التسجيل، وتوقع الاستجابة باللغة الفنية التي تتصل بخطة الموقع.

وهذا يؤدي إلى طلب عرض أسعار أنظف ومناقشة أفضل للموردين. يمكن للمشتري أن يسأل ما إذا كان المستشعر مخصصًا للأنابيب المدمجة أو مواقع المياه المفتوحة، وما إذا كان الإخراج هو RS485 أو 4G مدمج، وما إذا كان مستوى الحماية يتطابق مع البيئة الميدانية، وما إذا كان سيتم استخدام القراءة لمراجعة الاتجاه فقط أو ربطها مباشرة بأجهزة الإنذار. تؤثر كل إجابة على النموذج الصحيح ونهج النشر الصحيح.

كيفية اختيار جهاز استشعار مستوى الماء ذو ​​الضغط التفاضلي لمشاريع مراقبة السدود

يجب أن يبدأ الاختيار بنقطة المراقبة، وليس بالكتالوج. حدد ما إذا كانت النقطة داخل أنبوب مستوى الماء المدمج، أو منفذ تخفيف الضغط، أو موضع مراقبة متعلق بالتسرب، أو نقطة هيدرولوجية بعيدة. ثم حدد كيفية انتقال البيانات، وعدد المرات التي يجب أن يتم فيها الإبلاغ، ونوع قاعدة التحذير التي ستستخدم القراءة.

بعد ذلك، قم بتضييق الملاءمة الفنية. النطاق، والدقة، والدقة، وطريقة الاتصال، ومسار الطاقة، ودرجة حرارة التشغيل، ومستوى الحماية كلها أمور مهمة، ولكن فقط فيما يتعلق بواجب الموقع. قد يقلل مستشعر 4G المدمج من عبء المجال عند نقطة نائية، في حين قد يكون نموذج RS485 السلكي أكثر عملية عند نقطة مرتبطة بالفعل بمسجل مركزي.

أخيرًا، قم بمراجعة المستشعر كجزء من سلسلة التحذير الكاملة. تأكد من توافق الاستحواذ وتكامل النظام الأساسي وخطوات التشغيل والفحوصات الأساسية ومسؤوليات الصيانة. إن اختيار المستشعر القوي ليس فقط النموذج الصحيح. إنه النموذج الذي يناسب نقطة المراقبة وبنية الموقع وعملية الإنذار التي سيستخدمها الفريق فعليًا.

قم بتخطيط نقطة المراقبة ومسار البيانات وقاعدة التنبيه معًا

إذا كان مشروع السد الخاص بك يحتاج إلى مراقبة مستوى الماء بالضغط التفاضلي، فحدد نوع النقطة ومسار الاتصال وظروف الطاقة ومنطق التحذير قبل اختيار النموذج. وهذا يجعل من السهل مقارنة خيارات سلسلة JMYC-67 وملاءمة المستشعر في عملية الاستحواذ وسير عمل البرنامج على نطاق أوسع.
