أجهزة استشعار مستوى المياه Kingmach لمراقبة السدود

لماذا يهم مراقبة مستوى المياه في سلامة السدود

يعد مستوى المياه أحد متغيرات التشغيل وراء جدولة الخزان والتحكم في الفيضانات ومراجعة التسرب وقرارات التحذير. ويمكنه وصف الحمل الهيدروليكي على الهيكل، والإشارة إلى ما إذا كان أنبوب التنفيس يعمل كما هو متوقع، والمساعدة في تفسير تغيرات المياه الجوفية أو الضغط الداخلي عند قراءتها باستخدام أدوات أخرى.

الناتج المفيد هو سلسلة زمنية قابلة للمقارنة وليس رقمًا معزولًا. يمكن للمهندسين مقارنة هطول الأمطار وتغيير الخزان واستجابة الصرف والظروف الداخلية مع مرور الوقت عندما يتم الاحتفاظ بالمسند والفاصل الزمني لأخذ العينات وتاريخ الصيانة مع بيانات القياس. وهذا هو الأساس لتحديد ما إذا كان التغيير يحتاج إلى تحقيق أو أنه يتوافق مع الاستجابة العادية للموقع.

الأنواع الرئيسية لأجهزة استشعار مستوى المياه لمراقبة السدود

يجب أن يتطابق المستشعر مع نقطة القياس. قد يتناسب مستشعر الضغط المغمور مع أنبوب مراقبة مدمج أو أنبوب تخفيف الضغط، بينما يمكن للقياس بالرادار أو الموجات فوق الصوتية تجنب الاتصال بسطح الماء المفتوح. تظل أنظمة التعويم والفقاعات وأجهزة قياس الموظفين اليدوية ذات صلة عندما تجعلها ظروف الموقع أو طريقة التحقق من الصحة عملية.

تستحق أجهزة قياس الموظفين اليدوية مكانًا في خطة المراقبة. إنها توفر مرجعًا واضحًا وخاليًا من الطاقة للتشغيل والفحوصات الدورية والتحقيق بعد الحدث. حدد مسند الإسناد وطريق الوصول الآمن والفاصل الزمني للتفتيش وتنسيق السجل المختوم بالوقت حتى تتمكن هذه القراءات من التحقق من صحة تدفق البيانات الرقمية بدلاً من إرباكه.

كيف تعمل أجهزة استشعار مستوى الماء بالضغط التفاضلي

يقوم المستشعر الهيدروستاتيكي بتحويل ضغط الماء عند نقطة الاستشعار إلى قيمة مستوى. ومع زيادة عمود الماء فوق المستشعر، يزداد الضغط. بالنسبة للحجاب الحاجز المغمور، يمكن التعبير عن العلاقة كـ Delta P = rho gh، وبالتالي فإن المستوى المبلغ عنه يعتمد على كثافة السائل، وارتفاع المستشعر، ومرجع جوي مستقر.

بالنسبة لتطبيقات الهواء الطلق، يمكن أن يشير كابل التهوية أو أنبوب الهواء الداخلي إلى الضغط الجوي. وهذا يقلل من خطر التعامل مع التغير البارومتري كحدث على مستوى المياه. ولا يلغي ذلك الحاجة إلى الانضباط الميداني: قم بتسجيل ارتفاع المستشعر والمرجع المرجعي عند التشغيل، والحفاظ على مسار التهوية جافًا ومفتوحًا، ومقارنة القراءة الثابتة مع مرجع تم مسحه أو يدوي.

تعتبر طريقة القياس هذه مناسبة للعديد من نقاط السدود والهيدرولوجيا، ولكن لا ينبغي اختيارها عن طريق الملصق وحده. يحتاج المشتري إلى التحقق من هندسة الأنابيب، والرأس المتوقع، ومخاطر الرواسب، ومسار الكابل، والوصول إلى الصيانة، وهندسة البيانات قبل تأكيد النهج القائم على الضغط.

الدقة والدقة والمدى: ما يجب على المشترين مقارنته

الدقة هي أصغر زيادة يمكن للجهاز اكتشافها أو عرضها. تصف الدقة مدى قرب القيمة المبلغ عنها من القيمة الحقيقية في ظل ظروف محددة. لا تضمن زيادة العرض الدقيقة في حد ذاتها موثوقية عتبة التحذير أو الاتجاه طويل المدى؛ إن إزاحة التثبيت واستجابة درجة الحرارة والمعايرة واستقرار النقطة المرجعية مهمة أيضًا.

اختر نطاقًا مقابل الحد الأقصى لعمود الماء الموثوق به، وليس فقط مستوى التشغيل العادي. مراجعة مستوى الفيضان ورأس الأنبوب ورحلات الضغط المتوقعة ونتيجة الحمل الزائد. يجب أن يوضح طلب عرض الأسعار أيضًا الغرض الهندسي من القراءة، لأن معايير القبول للإبلاغ عن الخزان ومراقبة الاتجاه والاستجابة للإنذار قد تختلف.

JMYC-67XXAWL وJMYC-67XXAD: اختيار بنية البيانات

بالنسبة للخزان البعيد، أو الهيدرولوجيا، أو نقاط السدود غير المراقبة، فإن Kingmach JMYC-67XXAWL يجمع بين مستشعر الضغط التفاضلي و4G DTU المدمج والبطارية الداخلية. يمكن لنماذجها التي يبلغ طولها 10 مترًا و20 مترًا و30 مترًا تبسيط عملية النشر حيث يصعب توفير مسار كابل محمي وإمدادات طاقة محلية. لا تزال ملاءمتها تعتمد على التغطية الخلوية، والفاصل الزمني المخطط لأخذ العينات، والوصول إلى التثبيت، وخطة خدمة البطارية الواقعية.

كينغماتش JMYC-67XXAD يأخذ طريق التكامل السلكي. واجهة RS485 ومتطلبات الطاقة DC 9-24 V تجعلها مناسبة حيث تم بالفعل تصميم جهاز التسجيل وإمدادات الطاقة ومسار الكابل المحمي وبنية الاستحواذ. وينبغي اختيار متغيراتها 10 م، و20 م، و30 م حسب الحد الأقصى للرأس المتوقع بدلاً من مستوى الماء العادي وحده.

يجب أن يؤدي اختلاف المواصفات إلى اتخاذ قرار هندسي. يبلغ طراز AWL دقة تبلغ 1 مم ودقة +/- 0.1% FS مع ناقل حركة 4G يعمل بالبطارية؛ يبلغ نموذج AD دقة تبلغ 0.1 مم ودقة FS بنسبة 0.2% مع تكامل RS485. قارن هذه الأرقام مع سلسلة القياس بأكملها، بما في ذلك التحكم في مسند الإسناد، وخطأ التثبيت، والغرض من الإنذار، وقيود الصيانة، بدلاً من الاختيار على رقم واحد.

عوامل التثبيت التي تؤثر على الدقة الحقيقية

لا يزال بإمكان المستشعر المحدد بشكل صحيح تقديم بيانات مشروع سيئة عندما يكون التثبيت ضعيفًا. استخدم التثبيت الثابت، ومرجعًا رأسيًا موثقًا، وتوجيه الكابل المحمي، والوصول النظيف إلى الأنبوب أو الأنبوب، والصفر المسجل أو الإزاحة. في أنبوب التنفيس أو أنبوب مستوى الماء المدمج، قم بتوثيق ترتيب التعليق وموضع المستشعر حتى يتمكن المشغلون المستقبليون من تفسير التغييرات بعد الصيانة أو الاستبدال.

يمكن أن تؤثر الرواسب والحشف الحيوي والاضطراب والهواء المحبوس وإجهاد الكابل والتعرض للصواعق والمطرقة المائية على القياس. تحتاج تركيبات مستشعرات الضغط إلى مسارات تهوية جافة ومفتوحة. تحتاج المحطات التي تعمل بالبطاريات إلى إعادة محاولة اتصالاتها وتقييم جدول أخذ العينات مقابل عمر الخدمة. تحتاج شبكات RS485 إلى خطة محددة للحماية والتأريض والحماية من زيادة التيار وفحوصات التشغيل.

سير عمل مراقبة السدود وروابط التطبيق التي تم التحقق منها

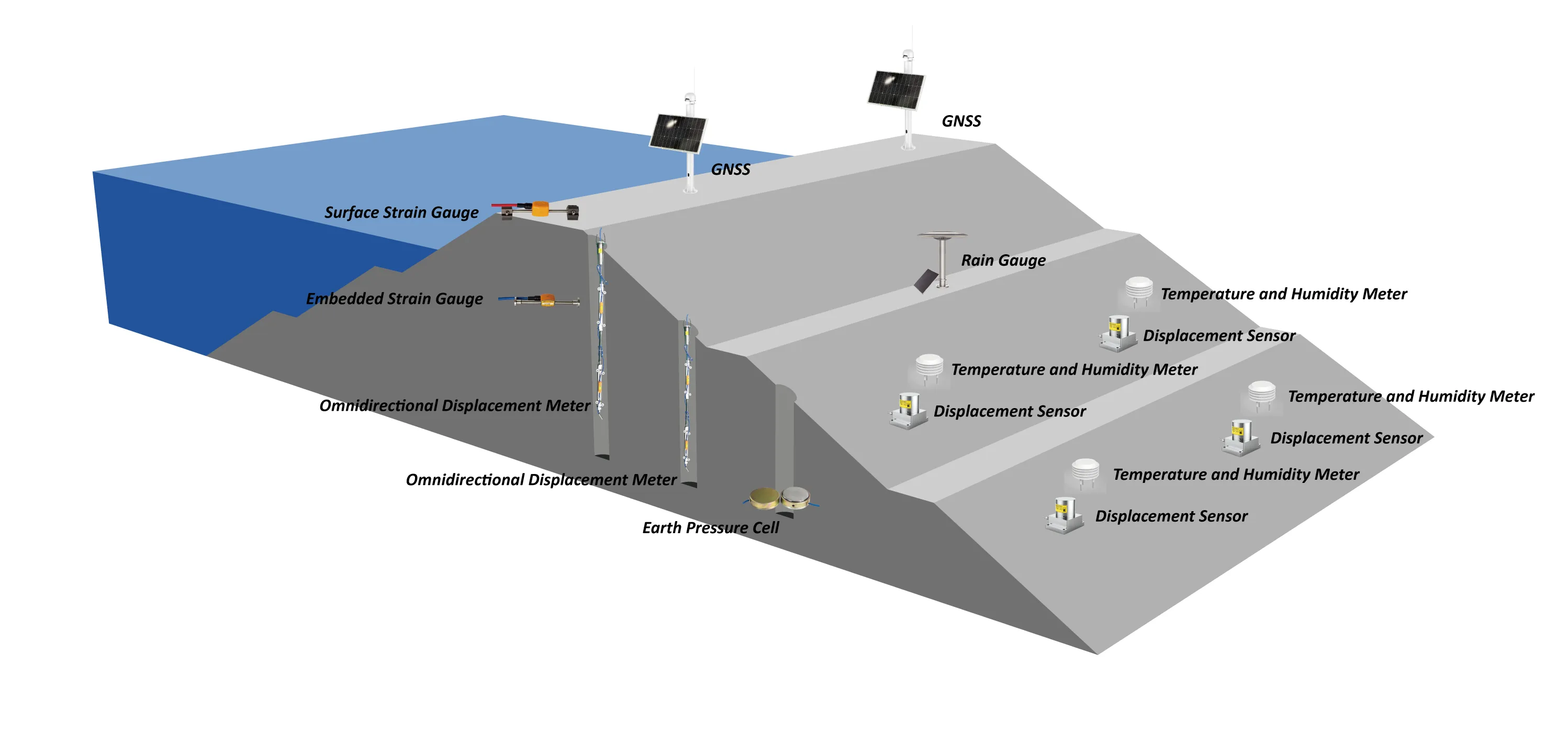

يجمع نظام مراقبة السد عادةً بين أكثر من مخرج مستشعر واحد. تصبح قناة منسوب المياه أكثر فائدة عند مراجعتها من خلال سجلات التسرب والتسوية والإزاحة والميل والأمطار والسجلات التشغيلية. كينجماتش حل مراقبة السدود  يصف هذا النهج على مستوى النظام عبر الملاحظات الهيكلية والتسرب والهيدرولوجية والبيئية والتحميل.

بالنسبة لمسار البيانات، حدد مكان جمع البيانات ونقلها ومراجعتها والاحتفاظ بها قبل تحديد المستشعر. قد تتطلب النقطة البعيدة جهاز 4G متكامل؛ قد يتطلب الموقع السلكي خطة قناة ومسجل بيانات وكابلات حماية ومنصة مراجعة. المتاحة القراءات ومسجلات البيانات  و برامج المراقبة توفير النقاط المرجعية الداخلية ذات الصلة لمناقشة طلب عرض الأسعار هذا.

لم تتم إضافة أي حالة أداء سد خاصة بالموقع إلى هذه المقالة لأن المادة المتوفرة لا تتحقق من حالة أداء السد في هذين النموذجين لمستوى المياه. يجب أن يوفر استعلام المشروع بدلاً من ذلك رسم الموقع والغرض من القياس وقائمة الأجهزة ومعايير القبول بحيث يمكن مراجعة التكوين مقابل التثبيت الفعلي.

قائمة مرجعية للاختيار لفرق المشتريات والهندسة

نقطة القياس

• حدد ما إذا كانت النقطة عبارة عن سطح خزان، أو أنبوب مدمج، أو مخرج أنبوب تخفيف الضغط، أو بئر مياه جوفية، أو بئر ساكن، أو محطة هيدرولوجية.
• تأكد من الحد الأقصى للرأس الموثوق به، والارتفاع المرجعي، وقيود الوصول، والنطاق المطلوب.

النظام الفني

• قم بتعيين هدف الدقة وإعداد التقارير لمراجعة الاتجاه أو إدارة الإنذارات أو إعداد التقارير التشغيلية.
• حدد تشغيل بطارية 4G للنقاط البعيدة أو RS485 لشبكة اكتساب سلكية.
• حدد التركيب، وهندسة الأنابيب، وتوجيه الكابل، وحماية فتحة التهوية، والتأريض، والحماية من زيادة التيار، وطريقة التحقق من الصحة.

التجارية والتسليم

• اطلب ورقة البيانات، ووثائق المعايرة، ومخطط الأسلاك، وإرشادات التثبيت، وتفاصيل IP، وتفاصيل التغليف، وتأكيد المهلة الزمنية، وشروط الضمان.

الصيانة والقبول

• حدد فترات الفحص والتنظيف، والوصول إلى استبدال البطارية حيثما أمكن، وفحوصات التهوية، وفحوصات المسجل، والمقارنة مع مرجع يدوي أو تم مسحه.

أخطاء الشراء الشائعة

مقارنة الدقة فقط هي خطأ شائع. يمكن أن تكون زيادة العرض بمقدار 0.1 مم مفيدة، ولكن القبول يعتمد أيضًا على الدقة الكاملة، وهندسة التثبيت، وسلوك درجة الحرارة، وظروف المعايرة، واستقرار المرجع. قم بتعيين تفاوت القرار المطلوب أولاً، ثم قارن بين الأداة الكاملة وخطة التثبيت.

غالبًا ما يتم تحديد التواصل بعد فوات الأوان. يمكن لجهاز 4G منخفض الطاقة أن يقلل من العمل الميداني في نقطة نائية، ولكنه يحتاج إلى تغطية وخطة لخدمة البطارية. قد يكون من الأسهل صيانة جهاز RS485 السلكي في شبكة اكتساب مكتملة، ولكن فقط إذا كانت الطاقة وحماية الكابلات والتأريض والتحكم في زيادة التيار في النطاق بالفعل.

إن تجاهل صيانة فتحة التهوية يخلق خطرًا آخر يمكن تجنبه. يمكن أن يقلل المرجع المهووس من الخطأ الجوي، لكن التكثيف أو الانسداد أو دخول الماء يمكن أن يؤثر على القراءات. قم بإضافة فحوصات مرجعية يدوية بعد التثبيت، والفيضانات، ونشاط البناء، واستبدال المستشعر بحيث يظل سجل البيانات قابلاً للدفاع عنه.
