تنبيهات سلامة السد في الوقت الحقيقي مع أجهزة استشعار مستوى الماء ذات الضغط التفاضلي

يحتاج أصحاب السدود إلى رؤية مبكرة لتغيرات المستوى، وتغيرات ضغط التسرب، وانقطاعات الاتجاه التي تظهر قبل أن تتحول مشكلة التشغيل إلى حدث يتعلق بالسلامة. تعد أجهزة استشعار مستوى الماء ذات الضغط التفاضلي مفيدة لأنها تستمر في تتبع تلك التغييرات في نقاط المراقبة المدمجة والرطبة والتي يصعب الوصول إليها.

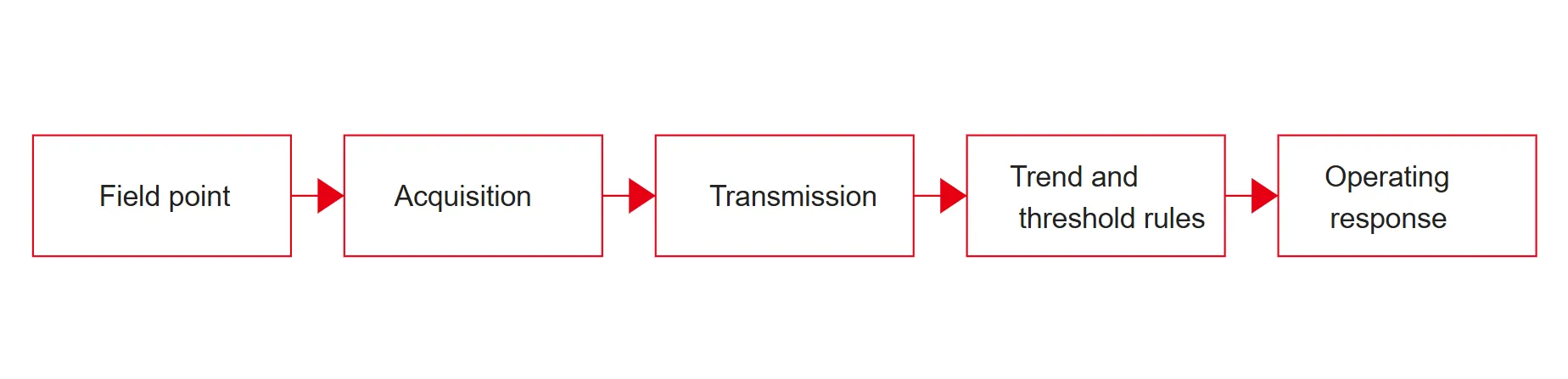

في سير عمل التنبيه العملي، يكون المستشعر هو الرابط الأول فقط. يجب أن تظل القراءة مستقرة في الظروف الميدانية، وأن تتحرك بشكل واضح في طبقة الاستحواذ، وأن تصل إلى برنامج يمكنه مقارنتها بالعتبات، وقواعد معدل التغيير، والأدوات القريبة. وهذا ما يحول الفحص الدوري إلى تنبيهات آنية تتعلق بسلامة السدود.

بالنسبة للتقييم من جانب المشتري، فإن السؤال الحقيقي ليس ما إذا كان المستشعر يمكنه قراءة مستوى الماء بشكل منفصل. والسؤال الحقيقي هو ما إذا كان بإمكانه دعم التنبيهات التي يمكن الاعتماد عليها عبر الأنابيب المدمجة، ونقاط الصرف، والمحطات غير المراقبة، وفترات الخدمة الطويلة دون خلق المزيد من عدم اليقين لفريق المراقبة.

بالنسبة لمشغلي السدود، نادرًا ما يكون التنبيه الأكثر فائدة هو قراءة عالية واحدة. هي إشارة مستوى أو تسرب تنقطع عن علاقتها الطبيعية بتشغيل الخزان أو هطول الأمطار أو الصرف أو الحركة الهيكلية.

لماذا تعتبر إشارات منسوب المياه مهمة في برامج سلامة السدود

عادة ما تتتبع خطة مراقبة السد ما هو أكثر من ارتفاع الخزان. يراقب المشغلون أيضًا ضغط التسرب، وحركة الخط التخللي، وسلوك الصرف، ومستوى المصب، والطريقة التي تتحرك بها هذه القراءات جنبًا إلى جنب مع الإزاحة، أو عرض التشقق، أو بيانات الضغط. قد تبدو قيمة واحدة طبيعية في حين أن اتجاهها ضد هطول الأمطار أو التصريف أو الضغط المرتفع يحكي قصة مختلفة.

ولهذا السبب يحتاج منطق التنبيه إلى سياق. قد تشير القراءة المرتفعة داخل أنبوب مستوى الماء الأساسي إلى أن مسار التسرب أصبح أكثر نشاطًا. يمكن أن يشير التغيير في أنبوب تخفيف الضغط إلى تغير ظروف الصرف. قد يكون ارتفاع مستوى الخزان أثناء التشغيل العادي مقبولا، ولكن نفس الارتفاع المقترن بحركة الضغط الداخلي غير العادية يستحق الاهتمام.

يتعامل برنامج مراقبة السدود الذي يمكن الاعتماد عليه مع مستوى المياه والتسرب والتشوه والرصد البيئي كمؤشرات مرتبطة. وهذا يتطابق مع كيفية قراءة المشغلين ذوي الخبرة للمخاطر في الممارسة العملية: قيمة التحذير تأتي من الارتباط، وليس من أداة واحدة تعمل بمفردها.

كيف تقوم مستشعرات الضغط التفاضلي بتحويل رأس الماء إلى بيانات قابلة للاستخدام

أجهزة قياس مستوى الماء ذات الضغط التفاضلي تستنتج ارتفاع السائل من الضغط. من الناحية الميدانية، يقوم المستشعر بتحويل رأس الماء الذي يعمل على عنصر القياس إلى قيمة مستوى رقمي. عندما يستخدم التثبيت كابل تنفيس متصل بالغلاف الجوي، يمكن أن تقلل القراءة من التداخل الجوي وتستجيب بشكل أسرع لحركة مستوى المياه الفعلية.

يتناسب منطق التشغيل هذا مع عمل السدود بشكل جيد لأن العديد من نقاط المراقبة ضيقة ومدمجة ورطبة ويصعب الوصول إليها. بدلاً من الاعتماد على السبر اليدوي المتكرر، يمكن أن يظل الجهاز في مكانه ويقدم تقريرًا من داخل أنبوب مستوى الماء، أو عند مخرج الصرف، أو داخل نقطة المراقبة الهيدرولوجية.

بالنسبة لهندسة المراقبة السلكية، Kingmach's JMYC-67XXAD تم وضع السلسلة لضغط التسرب العميق، ومراقبة مستوى مياه الخزان والسدود، ومراقبة المياه الجوفية، وتركيب الأنابيب المدمجة. إن مخرجات RS485، وحماية IP68، ودقة 0.1 مم، ودقة FS بنسبة 0.2% هي أنواع التفاصيل التي يمكن للمشترين استخدامها عند توافق الفحص مع العمود الفقري الحالي للاستحواذ.

ما الذي تعتمد عليه تنبيهات السدود في الوقت الفعلي؟

لا يتم إنشاء التنبيه بواسطة المستشعر وحده. يعتمد ذلك على تصميم العتبة وموثوقية الاستحواذ واستقرار الاتصال والمقارنة مع الأدوات القريبة. من الناحية العملية، غالبًا ما تستخدم الفرق ثلاث طبقات من القواعد: عتبات الإنذار المطلقة، وعتبات معدل التغيير، وعمليات التحقق من الارتباط ضد هطول الأمطار، أو تشغيل الخزان، أو التسرب، أو بيانات التشوه.

على سبيل المثال، قد تكون زيادة مستوى الخزان خلال فترة التشغيل المخططة مقبولة. إن الارتفاع السريع لمستوى الماء الداخلي في أنبوب المراقبة المدمج، خاصة إذا كان مقترنًا بتدفق تسرب غير طبيعي أو ضغط رفع، يستدعي استجابة مختلفة. تقلل القواعد الأفضل من احتمال إضاعة الطاقم للوقت في الإنذارات الكاذبة بينما لا يزالون يفتقدون نمطًا متطورًا.

وهذا أيضًا هو المكان الذي يهم فيه بقية النظام. تتضمن مجموعة منتجات Kingmach الموجهة نحو السدود وحدة الاستحواذ JMZX-XXGH  ومنصة برمجية للمراقبة، وهي ذات صلة لأن جودة التنبيه تعتمد على كيفية تصرف المستشعر والمسجل وطبقة الإرسال ومكدس التصور معًا في ظل الاستخدام المستمر.

طرق عرض النظام الأساسي للمراجعة والتحكم في الإنذارات

حيث تتناسب أجهزة قياس مستوى الماء ذات الضغط التفاضلي مع مزيج أدوات السد

تكون أجهزة مستوى الماء ذات الضغط التفاضلي أقوى عندما تكون المهمة هي مراقبة المستوى المستمر في الأنابيب أو النقاط الهيدرولوجية أو مواقع المراقبة ذات الصلة بالتسرب حيث يكون الإخراج الرقمي المستقر مهمًا. وهي عادةً ما تكون جزءًا من مزيج أدوات أوسع وليست إجابة قائمة بذاتها.

قد يجمع إعداد السد العملي بين مقياس مستوى الماء ذو ​​الضغط التفاضلي لحركة رأس الماء، ومقياس الضغط السلكي المهتز لسلوك ضغط المسام، وأجهزة استشعار الإزاحة للحركة الهيكلية، وطبقة برمجية تربط البيانات بعتبات التحذير. إذا كان الموقع يحتوي على نقاط نائية بدون طاقة أو كابلات مناسبة، فيمكن للنموذج اللاسلكي المتكامل تقليل العمل الميداني وتبسيط عملية النشر.

بالنسبة للخزان أو نقاط النهر غير المراقبة، فإن JMYC-67XXAWL يجمع الطراز المتكامل بين 4G DTU والبطارية الداخلية في حزمة واحدة. يمكن أن يؤدي ذلك إلى جعل تخطيط الصيانة أكثر وضوحًا عندما يحتاج المشروع إلى عدد أقل من المكونات الميدانية المنفصلة.

كيفية مقارنة نماذج الضغط التفاضلي السلكية والمتكاملة

أسرع طريقة لمقارنة الخيارات هي النظر إلى ما هو أبعد من النطاق الرئيسي ومطابقة كل نموذج مع بنية المراقبة. يمكن أن تكون أداة RS485 السلكية مناسبة بشكل أفضل عندما يكون السد يحتوي بالفعل على خزانات وسعة تسجيل وعمود فقري للاتصالات المستقرة. يمكن لوحدة 4G المتكاملة تقصير وقت التثبيت في النقاط الموزعة حيث يؤدي حفر الخنادق وتوجيه الطاقة إلى إبطاء المشروع.

بالنسبة لمراجعة المشتريات، يجب أن تظل المقارنة مرتبطة بطريقة التشغيل. في مجموعة Kingmach، يناسب خط JMYC-67XXAD تكامل RS485 السلكي ومراقبة الدقة الدقيقة، بينما يحول خط JMYC-67XXAWL المناقشة نحو اتصال 4G المدمج، وطاقة الليثيوم الداخلية، وعمر البطارية الذي يتغير مع الفاصل الزمني لأخذ العينات. تؤثر هذه الاختلافات على تخطيط الصيانة، واستراتيجية الغيار، وتصميم تردد الإنذار.

تفاصيل التثبيت التي تحمي جودة التنبيه

العديد من التنبيهات السيئة عبارة عن مشكلات في التثبيت متخفية في صورة مشكلات في المستشعر. إذا تم حظر أنبوب مستوى الماء، أو تم اختراق مسار التهوية، أو كانت معالجة الكابلات سيئة، أو كانت الحالة المرجعية غير مستقرة، فسوف ينجرف تدفق البيانات قبل أن يشك أي شخص في طريقة التثبيت.

للحصول على القبول من جانب المشتري، اطلب من المورد تحديد التوافق مع حجم الأنبوب، وطريقة التعليق، وحماية الكابلات ذات التهوية، والتعامل مع الماء عند الموصلات، وعنونة المسجل، وفحوصات التشغيل للتأكد من عدم الانحراف، والتكرار، والاتصالات. وهذا يبقي عملية التسليم مرتبطة بالسلوك الميداني بدلاً من المواصفات الورقية وحدها.

عندما تكون نقطة المراقبة بعيدة، يجب أن تحدد خطة التشغيل أيضًا الفاصل الزمني لأخذ العينات، وتكرار التنبيه، وتخطيط استبدال البطارية، وكيفية وضع النظام الأساسي علامة على البيانات المفقودة مقابل البيانات غير الطبيعية. هذه أحداث مختلفة، وخلطها في طبقة البرنامج يخلق ارتباكًا أثناء الأحداث الحقيقية.

كيف يقرأ المهندسون الاتجاهات غير الطبيعية قبل أن تصبح حالات طوارئ

نظام التنبيه المفيد لا ينتظر قيمة متطرفة. ويراقب التغيرات في المنحدر والمدة والاتفاق بين القنوات ذات الصلة. في أعمال السدود، يعني ذلك غالبًا التحقق مما إذا كانت حركة منسوب المياه الداخلية تتبع تشغيل الخزان بشكل طبيعي أو منفصلة عنه.
