ما هو مقياس سلالة الأسلاك الاهتزازية؟ المزايا والاستخدامات والقيود

تصور مهندس جسور يجلس في مكتبه، ويشاهد تدفق البيانات الهيكلية من أجهزة الاستشعار المدمجة في أعماق الأرصفة الخرسانية منذ أكثر من عقد من الزمن. القراءات لا تزال دقيقة، والإشارة لا تزال مستقرة. هذا المستوى من الموثوقية على المدى الطويل ليس حادثًا سعيدًا. إنها نتيجة اختيار التكنولوجيا المناسبة للوظيفة.

العمود الفقري وراء هذا التحمل هو مقياس ضغط الأسلاك الاهتزازية. لقد تفوق هذا المستشعر باستمرار على التقنيات المنافسة في البيئات الصعبة. تشرح هذه المقالة بالضبط كيفية عمل مقياس ضغط السلك المهتز، وتقييم مزاياه الأساسية وقيوده الصادقة، وتساعدك على مطابقة نوع المستشعر المناسب لمشروعك التالي.

ما هو مقياس سلالة الأسلاك الاهتزازية؟

لفهم المستشعر، يجب علينا أولاً تحديد ما يقيسه. في الهندسة المدنية والجيوتقنية، يشير مصطلح "الانفعال" إلى الكمية الضئيلة من التشوه الذي تتعرض له المادة عند تعرضها للضغط أو الحمل. قياس هذه السلالة أمر حيوي. فهو يخبر المهندسين إذا كان الجسر ينحني أكثر من اللازم، أو إذا كان السد يستقر بشكل غير متساو، أو إذا كانت بطانة النفق تتعرض لضغط خطير.

يقيس مقياس ضغط السلك المهتز (VW) هذا التشوه باستخدام مبدأ تشغيل بسيط للغاية. يوجد داخل غلاف المقياس سلك فولاذي مشدود. عندما تثير نبضة كهربائية هذا السلك، فإنه يتردد عند تردد محدد يتناسب طرديًا مع شدته. عندما تتشوه المادة الهيكلية حول المقياس، فإنها تمدد أو تضغط جسم المقياس، مما يغير شد السلك الداخلي ويغير تردد الرنين الخاص به. يتم بعد ذلك تحويل تحول التردد هذا إلى قراءة دقيقة للضغط.

هذه الإشارة المعتمدة على التردد قوية للغاية. على عكس مقاييس الضغط التقليدية (الرقائقية)، التي تعتمد على تغيرات الجهد التي يمكن أن تضعف مع مرور المسافة، تنتقل إشارة السلك المهتزة بسهولة عبر مسارات الكابلات الطويلة. وهذا يجعل مقياس VW هو المستشعر النهائي لمراقبة الصحة الهيكلية للبيئات القاسية وعمليات النشر المتعددة السنوات.

لاستيعاب سيناريوهات البناء المختلفة، تأتي هذه المستشعرات عادةً في ثلاثة تكوينات رئيسية: التركيب السطحي، والتضمين، والسطح الملحومة.

أنواع أجهزة قياس سلالة الأسلاك الاهتزازية

يعتمد اختيار نوع المقياس الصحيح كليًا على مرحلة مشروعك والمواد المستخدمة.

نموذج السطح: يقوم المهندسون بربط هذه المقاييس أو ربطها بالإيبوكسي مباشرة على الأسطح الخرسانية أو الفولاذية أو الخشبية بعد اكتمال البناء. إنها الاختيار الأمثل لمراقبة ما بعد البناء أو المشاريع التحديثية. والمثال الرئيسي هو JMZX-212HAT/HB مقياس ضغط الأسلاك الذكي بالاهتزاز ، والذي يوفر دقة عالية للبنية التحتية الحالية.

نموذج التضمين: يقوم العمال بصب هذه المقاييس مباشرة في الخرسانة الطازجة. يصبح المستشعر جزءًا من الهيكل بشكل دائم. إنها مثالية لمراقبة السدود والأساسات المتراكمة وصب الخرسانة الجماعية.

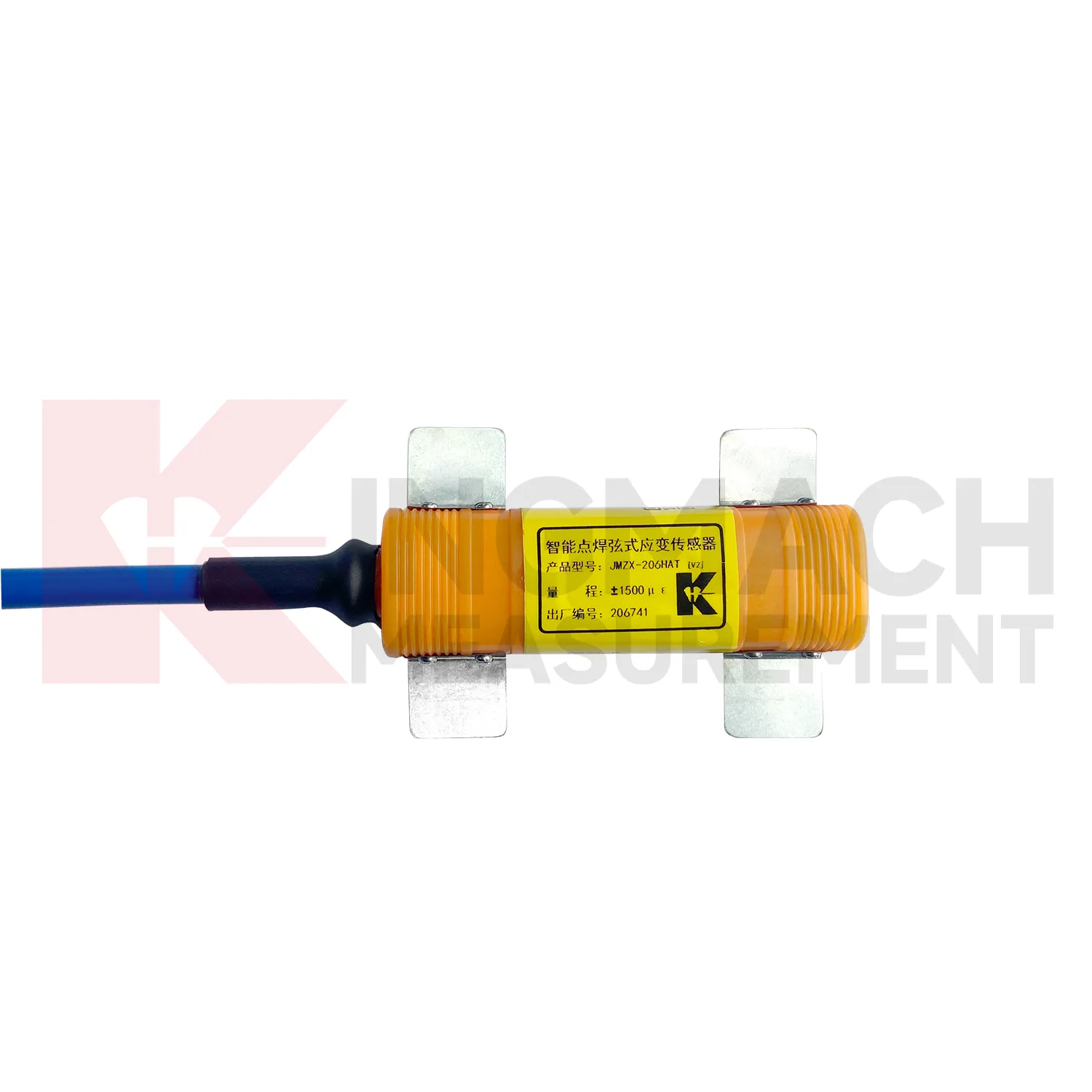

نموذج ملحومة السطح: يقوم الفنيون بلحامها مباشرة بالعناصر الفولاذية مثل عوارض الجسور، والأكوام الفولاذية، وحواف أبراج الرياح. يتحمل الوصلة الملحومة الاهتزاز والتحميل الدوري بشكل أفضل بكثير من الروابط اللاصقة.

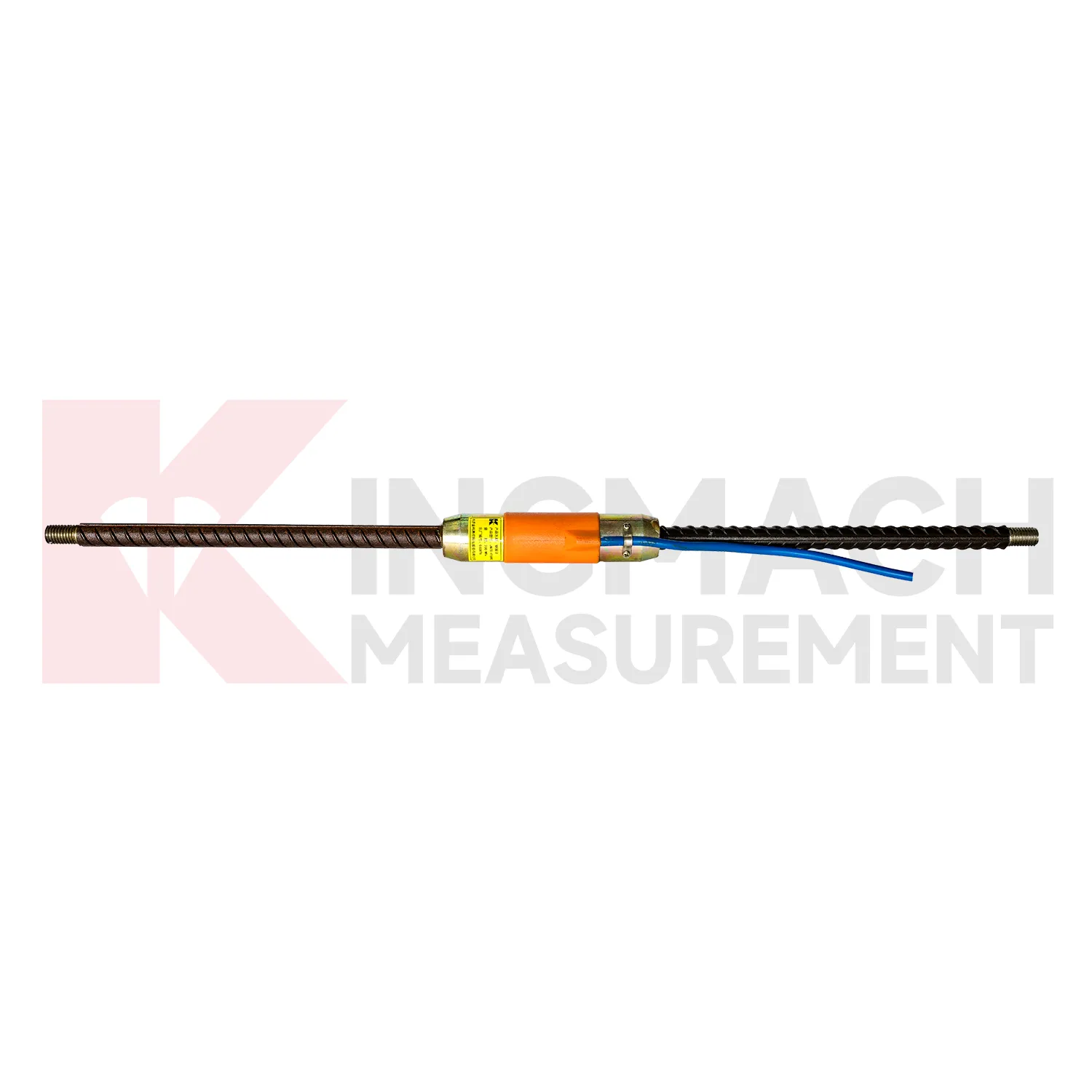

مقاييس إجهاد حديد التسليح: تقوم أطقم البناء بوضع هذه المستشعرات الأنبوبية المجوفة في خط واحد مع قضبان التسليح. إنهم يقيسون القوة المحورية في حديد التسليح بشكل مباشر، وهو أمر بالغ الأهمية لفهم صحة الأكوام والجدران الاستنادية وبطانات الأنفاق.

دليل الاختيار السريع

مرحلة المشروع / المواد	نوع المقياس الموصى به	التطبيق المشترك
الخرسانة أو الأخشاب الموجودة	جبل السطح	التحديثية، ومراقبة المباني التاريخية
صب الخرسانة الطازجة	التضمين	السدود، الأساسات، الجدران الاستنادية
الهياكل الفولاذية القائمة	سطح ملحوم	الجسور وأبراج توربينات الرياح والأكوام الفولاذية
الهياكل الخرسانية المسلحة	مقياس إجهاد حديد التسليح	الخوازيق الحاملة، وبطانات الأنفاق

المزايا الرئيسية لأجهزة قياس فولكس فاجن

يختار المهندسون أجهزة استشعار الأسلاك الاهتزازية كأداة أساسية لمراقبة السلامة الهيكلية على مدى فترات زمنية طويلة لأن هذه التقنية توفر إمكانات مراقبة دائمة. وتشمل المزايا الأساسية:

استقرار استثنائي على المدى الطويل: يحافظ خرج التردد لمقياس VW على الاستقرار الكامل لأن أدائه لا يتأثر بتغيرات مقاومة الكابل، وتسلل رطوبة الموصل، وتقلبات جهد الإمداد. غالبًا ما تصيب هذه المشكلات أجهزة القياس المقاومة بمرور الوقت، لكن أجهزة استشعار فولكس فاجن تظل مستقرة لعقود من الزمن.

مناعة قوية لـ EMI/RFI:  تخلق مواقع البناء بيئة صاخبة كهربائيًا. تنتج مولدات الديزل ومعدات اللحام، بالإضافة إلى خطوط الكهرباء، تداخلًا. يمكن لإشارات مجال التردد أن تمر بسهولة عبر هذه البيئات، مما يلغي الحاجة إلى أنظمة حماية الكابلات الثقيلة والمكلفة.

تشغيل الكابلات الطويلة: تحافظ أجهزة استشعار فولكس فاجن على جودة الإشارة الخاصة بها عندما تعمل بكابل بطول 1000 متر، والذي يمتد إلى ما هو أبعد من هذه المسافة. يتيح ذلك للمهندسين توجيه جميع البيانات مرة أخرى إلى مسجل بيانات مركزي واحد في مواقع السدود أو الأنفاق الكبيرة.

نطاق درجة حرارة التشغيل واسعة: تحافظ أجهزة الاستشعار على وظائفها التشغيلية عبر نطاقات درجات الحرارة القصوى، بدءًا من مناطق جبال الألب تحت الصفر وحتى مواقع إنشاء البنية التحتية الاستوائية، مما يتيح استخدامها كنظام مراقبة قياسي للتطبيقات الجيوتقنية في جميع أنحاء العالم.

الثرمستورات المدمجة: تتضمن معظم أجهزة قياس فولكس فاجن الحديثة ثيرمستورًا داخليًا، والذي يعمل كثرمستور مدمج. يستخدم النظام كبلًا واحدًا لتوصيل بيانات درجة الحرارة، مما يتيح إمكانية ضبط درجة الحرارة تلقائيًا مما يعزز جودة البيانات المجمعة.

المتغيرات الرقمية والذكية: تستخدم النماذج الذكية اليوم لاحقات HAT وHB لإظهار قدرتها على ربط الأنظمة التقليدية بعمليات Industrial 4.0 الحديثة. توفر الأجهزة وظيفة إخراج RS-485 جنبًا إلى جنب مع إمكانات تخزين البيانات المضمنة والاتصال السلس بمعدات تسجيل بيانات إنترنت الأشياء الحالية وأنظمة SCADA.

تطبيقات المشروع لأجهزة قياس انفعال الأسلاك الاهتزازية

تعمل مقاييس ضغط الأسلاك الاهتزازية بمثابة الجهاز العصبي للبنية التحتية الحديثة. أنها توفر بيانات مهمة عبر مجموعة واسعة من مشاريع الهندسة المدنية.

الجسر والجسر: يستخدم المهندسون أجهزة قياس مثبتة على السطح ومقاييس ملحومة لمراقبة ثني العوارض وأحمال التحمل والتمدد الحراري في المشاريع التي تتطلب اهتمامًا خاصًا لكل من الهياكل طويلة المدى والأنظمة ذات حركة المرور العالية.

السدود والمنشآت الهيدروليكية: تقوم مقاييس التضمين المخصصة، والتي يضعها المهندسون في الهياكل الخرسانية الجماعية، بتتبع العمليات الأساسية الثلاث للزحف والهبوط وتفاعلات ضغط المسام من البداية حتى نهاية العمر التشغيلي للهيكل، والذي يستمر عدة عقود.

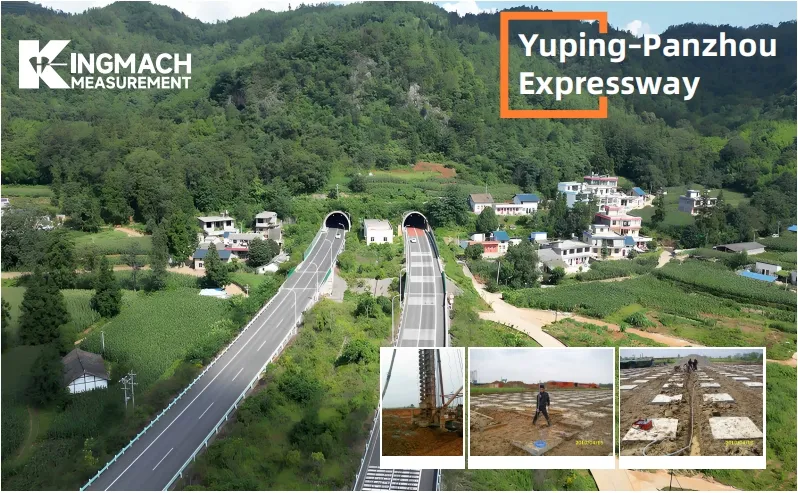

الأنفاق والأعمال تحت الأرض: تعمل أجهزة القياس التي يقوم المهندسون بتثبيتها على بطانات الأنفاق والمسامير الصخرية على مراقبة التقارب، الذي يحدث بسبب الضغط الزائد. يوفر النظام تحذيرًا مسبقًا للفرق الهندسية بشأن التحولات الهيكلية التي تحدث قبل أن يتمكنوا من ملاحظة أي تشقق واضح.

المباني الشاهقة والمؤسسات: تتحقق مقاييس ضغط حديد التسليح ومقاييس التضمين في الأساسات العميقة من افتراضات نقل الحمولة التي تم إجراؤها أثناء التصميم. إنها تسد الفجوة بين التنبؤ الجيوتقني وواقع البناء.

أبراج توربينات الرياح: تقوم أجهزة القياس الملحومة السطحية، والتي يتم توصيلها بحواف البرج، بمراقبة المفاصل الحرجة لأبراج توربينات الرياح أثناء تحميل الرياح. وقد زادت أهمية هذا التطور لأن مزارع الرياح البرية والبحرية تتوسع في جميع أنحاء العالم.

الجدران الاستنادية والمنحدرات: تقوم صفائف القياس الموزعة بمراقبة حركة الكتلة الأرضية أثناء تتبع عملية الفشل التدريجي من خلال قدرات القياس الخاصة بها. تنتمي المعلومات المجمعة إلى فئة البيانات الأساسية التي تحمي مشاريع سدود السكك الحديدية والطرق السريعة من المخاطر المحتملة.

القيود والمقايضات الصادقة

لا يوجد مستشعر مثالي لكل تطبيق. إن فهم القيود المفروضة على أجهزة قياس الضغط VW يضمن لك تحديد الأداة المناسبة لهذه المهمة.

غير مناسب للقياسات الديناميكية: تقيس مقاييس VW الضغط شبه الثابت لأنها تكتشف فقط الحركات المتغيرة البطيئة. لمراقبة الاهتزازات عالية التردد التي تتجاوز 1 إلى 2 هرتز، تحتاج إلى استخدام إما مقاييس التسارع أو مقاييس الرقائق المقاومة.

ارتفاع تكلفة الوحدة: تؤدي عملية التصنيع الدقيقة مع المكونات الإلكترونية الداخلية لمقياس فولكس فاجن إلى ارتفاع التكاليف مقارنة بمقاييس الرقائق البسيطة. تصبح التكلفة مبررة عند استخدامها للتركيبات الدائمة، لكنها تظل غير ضرورية للتجارب المعملية المؤقتة.

يتطلب معدات قراءة متوافقة: تحتاج إشارات VW إلى وحدات قراءة محددة أو مسجلات بيانات يمكنها مطابقة متطلبات التردد الخاصة بها. يجب على فرق المشتريات التحقق من قيود الميزانية جنبًا إلى جنب مع احتياجات التوافق في بداية عملية التخطيط.

مقاييس التضمين غير قابلة للاسترجاع: يصبح مقياس التضمين دائمًا بعد تركيبه في الخرسانة. يحتوي النظام على أخطاء تثبيت دائمة لأنه لا يمكن إصلاحها. يتطلب النظام معايرة المصنع مع التثبيت من قبل الخبراء لأن هذين العنصرين يضمنان الأداء المناسب للنظام.

الانجراف الشديد للمعايرة على المدى الطويل: على الرغم من أن مستشعرات شركة فولكس فاجن مستقرة بشكل استثنائي، إلا أنها يمكن أن تواجه انحرافًا بسيطًا في المعايرة على مدى فترات طويلة تمتد لعدة عقود. يجب على المهندسين مراجعة مواصفات الانجراف المنشورة للمشاريع التي تتجاوز 20 إلى 30 عامًا دون الوصول إلى إعادة المعايرة المخطط لها.

شركة فولكس فاجن مقابل تقنيات الاستشعار الأخرى

كيف يمكن مقارنة مقياس ضغط الأسلاك الاهتزازية بأجهزة استشعار مراقبة الصحة الهيكلية البديلة؟

VW مقابل مقاييس المقاومة (الرقائق المعدنية).: تفوز مقاييس VW بسهولة بالدقة عبر الكابلات الطويلة والأطر الزمنية الممتدة. تفوز مقاييس الرقائق بتكلفة أولية أقل واستجابة ديناميكية عالية التردد.

مقاييس VW مقابل مقاييس الألياف البصرية (FBG).:    تتفوق مستشعرات FBG في الاستشعار الموزع على طول ألياف متواصلة واحدة وتوفر نقلًا طويل المدى. تفوز مستشعرات VW بالتكلفة الإجمالية ونضج النظام البيئي وسهولة استبدال أجهزة القراءة.

أجهزة استشعار VW مقابل MEMS:    تتفوق MEMS (الأنظمة الكهروميكانيكية الدقيقة) في التطبيقات الديناميكية عالية التردد. تظل تقنية VW الخيار الأمثل للمراقبة الدائمة الثابتة وشبه الثابتة.

جدول مقارنة التكنولوجيا

نوع المستشعر	أفضل حالة استخدام	الاستقرار على المدى الطويل	ملاءمة البنية التحتية النموذجية
سلك تهتز	مراقبة سلالة بطيئة وثابتة	ممتاز (عقود)	السدود والأنفاق والأساسات المدنية الثقيلة
مقاوم (احباط)	اختبار ديناميكي عالي التردد	ضعيف إلى متوسط	الاختبارات المعملية والتشخيص قصير المدى
الألياف البصرية (فبج)	المصفوفات الموزعة عالية الكثافة	ممتاز	خطوط الأنابيب، تمتد ضخمة مستمرة
ممس	تتبع الاهتزاز والميل الديناميكي	جيد	رصد الزلازل، وديناميكيات الجسر النشطة

أفضل ممارسات التثبيت

يتطلب الحصول على أقصى استفادة من مستشعر الهندسة المدنية الخاص بك تركيبًا دقيقًا.

جبل السطح: يعد إعداد السطح المناسب أمرًا إلزاميًا. طحن السطح بشكل مسطح وإزالة الشحوم منه تمامًا. تأكد من توجيه المقياس بشكل صحيح مع محور الضغط الرئيسي وقم بتركيب أغطية مادية لحماية المستشعر من حركة البناء.

التضمين: ضع المقياس بشكل آمن داخل قفص حديد التسليح وحافظ على متطلبات الغطاء الخرساني الصارمة. قم بتوجيه كابلات الإشارة بعناية لتجنب الالتواء أو التمزق أثناء صب الخرسانة. خذ دائمًا قراءة صفرية أساسية قبل وضع الخرسانة.

سطح ملحوم: الالتزام الصارم بمتطلبات جودة اللحام. اسمح للمعدن بالخضوع لتخفيف الضغط بعد اللحام وإكمال مرحلة التبريد قبل تحديد القراءة الأساسية الأولية.

نصائح عالمية: سجل دائمًا قراءات خط الأساس فور التثبيت. استخدم الثرمستور المدمج في ممارسات تعويض درجة الحرارة. وأخيرًا، قم بإنشاء بروتوكول واضح لوضع العلامات على الكبلات للصفائف متعددة أجهزة الاستشعار لمنع الارتباك في محطة مسجل البيانات.

كيفية تحديد ومصدر جهاز القياس الخاص بك

عندما تكون مستعدًا لشراء مقياس ضغط السلك المهتز، ركز على التفاصيل. قم بإنشاء قائمة مرجعية صارمة للمواصفات تتضمن نطاق القياس المطلوب (يتم قياسه بـ microstrain، أو $\mu\varepsilon$)، وطول المقياس، ونافذة درجة حرارة التشغيل، ونوع الإخراج المطلوب (تناظري مقابل RS-485 رقمي)، وطول الكابل، وتقييم IP.

عند التحدث مع الموردين، اطرح الأسئلة الصحيحة. طلب شهادات معايرة العينة. اسأل عن مناعة cross-ta3245lk إذا كنت تقوم بتثبيت مصفوفات كبيرة متعددة أجهزة الاستشعار. تأكد من أن أجهزة الاستشعار الخاصة بهم متوافقة أصلاً مع العلامة التجارية المفضلة لديك لمسجل البيانات، وتأكد من مهلة التسليم للكميات التجارية الكبيرة.

بالنسبة للمشاريع التي تتطلب مراقبة سطحية عالية الدقة، توفر سلسلة JMZX-212 توازنًا ممتازًا بين المتانة والتكامل الرقمي، مما يلبي معايير البنية التحتية الدولية الصارمة.

خاتمة

يكتسب مقياس ضغط السلك المهتز مكانه في المراقبة الهيكلية طويلة المدى ليس من خلال الحداثة البراقة، ولكن من خلال الموثوقية المثبتة. فهو يقيس التغيير من خلال إشارات ترددية قوية، مما يوفر استقرارًا استثنائيًا ومناعة قوية للتداخل ونقلًا سلسًا للبيانات عبر مواقع البناء الضخمة. على الرغم من أنها ليست مخصصة لاختبار الصدمات الديناميكي عالي السرعة، إلا أن أدائها شبه الثابت لا مثيل له. إنها الجودة الأكثر أهمية عندما يُتوقع من هذه المستشعرات أن تعيش بأمان بعد طواقم البناء التي قامت بتركيبها.

هل أنت مستعد لتجهيز مشروعك القادم؟ نحن ندعوك إلى إرسال مواصفات مشروعك إلى فريقنا الهندسي للحصول على دعم شخصي في اختيار أجهزة الاستشعار. اتصل بنا اليوم للحصول على عرض أسعار أو لتنزيل أوراق بيانات المنتج الشاملة.

الأسئلة الشائعة

1. ما مدى دقة مقياس سلالة الأسلاك الاهتزازية؟

عند تركيبه بشكل صحيح وتعويض درجة الحرارة باستخدام الثرمستور المدمج، يوفر مقياس الضغط VW عالي الجودة عادةً دقة تتراوح من $\pm0.1\%$ إلى $\pm0.5\%$ من نطاقه الكامل، مما يجعله موثوقًا للغاية لمراقبة الصحة الهيكلية.

2. هل يمكن أن تعمل أجهزة قياس فولكس فاجن في الظروف المغمورة؟

نعم. يتم بشكل روتيني إغلاق مقاييس VW المدمجة والمثبتة على السطح بتصنيفات IP عالية (غالبًا IP68). وهذا يسمح لها بالعمل بشكل دائم أثناء غمرها بالمياه، وهو أمر ضروري لمشاريع السدود والأساسات العميقة.

3. ما هو العمر الافتراضي لمقياس الضغط المدمج؟

نظرًا لأن السلك الفولاذي الداخلي مغلق بإحكام ومحمي من الأكسدة الخارجية، فإن مقياس الضغط VW المدمج يمكن أن يعمل بسهولة بدقة لمدة تتراوح من 25 إلى 50 عامًا، وغالبًا ما يستمر طوال عمر التصميم للهيكل المضيف.

4. هل أحتاج إلى معدات خاصة لقراءة البيانات؟

نعم. نظرًا لأن أجهزة قياس VW تنتج إشارة تردد بدلاً من جهد بسيط، فيجب عليك استخدام وحدة قراءة سلكية اهتزازية مخصصة أو مسجل بيانات تم تكوينه خصيصًا بوحدة واجهة سلكية اهتزازية.

5. هل يمكن إصلاح الكابل المكسور الموجود في جهاز القياس المدمج؟

إذا تم قطع الكابل خارج الهيكل الخرساني، فيمكن ربطه باستخدام صناديق التوصيل المناسبة المقاومة للماء. ومع ذلك، إذا انكسر الكابل عميقًا داخل صب الخرسانة بالقرب من جسم المستشعر، فسيتم فقدان المقياس بشكل دائم. وهذا يسلط الضوء على الحاجة إلى توجيه الكابل بعناية أثناء البناء.
