كيف تعمل أجهزة قياس سلالة الأسلاك الاهتزازية؟ المبادئ والتطبيقات

وفيما يتعلق بمراقبة السلامة الهندسية، تجدر الإشارة إلى أن جميع التغييرات قد لا تكون واضحة على مستوى السطح. قبل ظهور التشققات أو الإزاحات أو غيرها من الأضرار، قد تكون هناك بالفعل علامات على أن عارضة الجسر تتعرض لضغوط غير طبيعية، أو أن قسمًا من السد يستجيب بشكل غير طبيعي، أو أن بطانة النفق تخضع لتغيرات التحميل. بالنسبة لأصحاب المصلحة في المشروع، بما في ذلك أصحاب المشروع والبنائين والاستشاريين والمتخصصين في التكامل، من المهم اكتشاف هذه التغييرات في وقت مبكر.

وهذا هو بالضبط سبب أهمية مراقبة الإجهاد في الهندسة المدنية. إن مقدار الانفعال في المادة، والذي يتوافق مع الاستطالة والضغط، يكشف عن أدائها عند تعرضها للأحمال. في كثير من الحالات، أثبتت أجهزة قياس ضغط الأسلاك الاهتزازية أنها واحدة من أكثر الأدوات الموثوقة في هذا المجال.

من الجسور والسدود إلى المنحدرات والمباني والأنفاق وأبراج الرياح والأعمال تحت الأرض والبنية التحتية للنقل، تُستخدم تكنولوجيا الأسلاك الاهتزازية على نطاق واسع حيث تكون مراقبة الاستقرار والمتانة أمرًا مهمًا. اتصل بنا للحصول على مزيد من المعلومات حول كيفية عمل مقاييس ضغط الأسلاك الاهتزازية، وسبب قيمتها في المشاريع الهندسية، وأين يتم تطبيقها بشكل شائع. نقدم أيضًا حلاً مثبتًا على السطح لمشاريع المراقبة الهيكلية.

لماذا يتم استخدام مراقبة إجهاد الأسلاك الاهتزازية على نطاق واسع في الهندسة المدنية

في مشاريع البنية التحتية الكبيرة، غالبًا ما تكون ظروف المراقبة صعبة. قد تتعرض المستشعرات للطقس الخارجي وتغيرات درجات الحرارة والرطوبة والغبار والاهتزاز وفترات الخدمة الطويلة. في هذه البيئات، لا يبحث المهندسون ببساطة عن جهاز استشعار يعمل في المختبر. إنهم بحاجة إلى طريقة استشعار يمكنها تقديم بيانات مستقرة بمرور الوقت في ظل ظروف ميدانية حقيقية.

وهذا هو أحد الأسباب الرئيسية لاستخدام تكنولوجيا الأسلاك الاهتزازية على نطاق واسع في مراقبة السلامة الهندسية.

تُظهر تقنية القياس الخاصة بأجهزة الاستشعار السلكية الاهتزازية ثباتًا ودقة قياس واتساق قياس أفضل على المدى الطويل من تقنيات القياس الأخرى. يعمل النظام بشكل أفضل لفترات المراقبة الممتدة، والتي تحتاج إلى نتائج ثابتة خلال عدة أشهر أو عدة سنوات بدلاً من فترات الاختبار القصيرة.

موثوقية هذا النظام الذي يوفر وظائف مراقبة أساسية للجسور والسدود وأنظمة الاستبقاء والأنفاق وأبراج الرياح والأعمال تحت الأرض. تتطلب المشاريع بيانات المراقبة، وتمكين تقييم السلامة، وتحليل الاتجاهات، وتخطيط الصيانة طوال عمر الهيكل بأكمله.

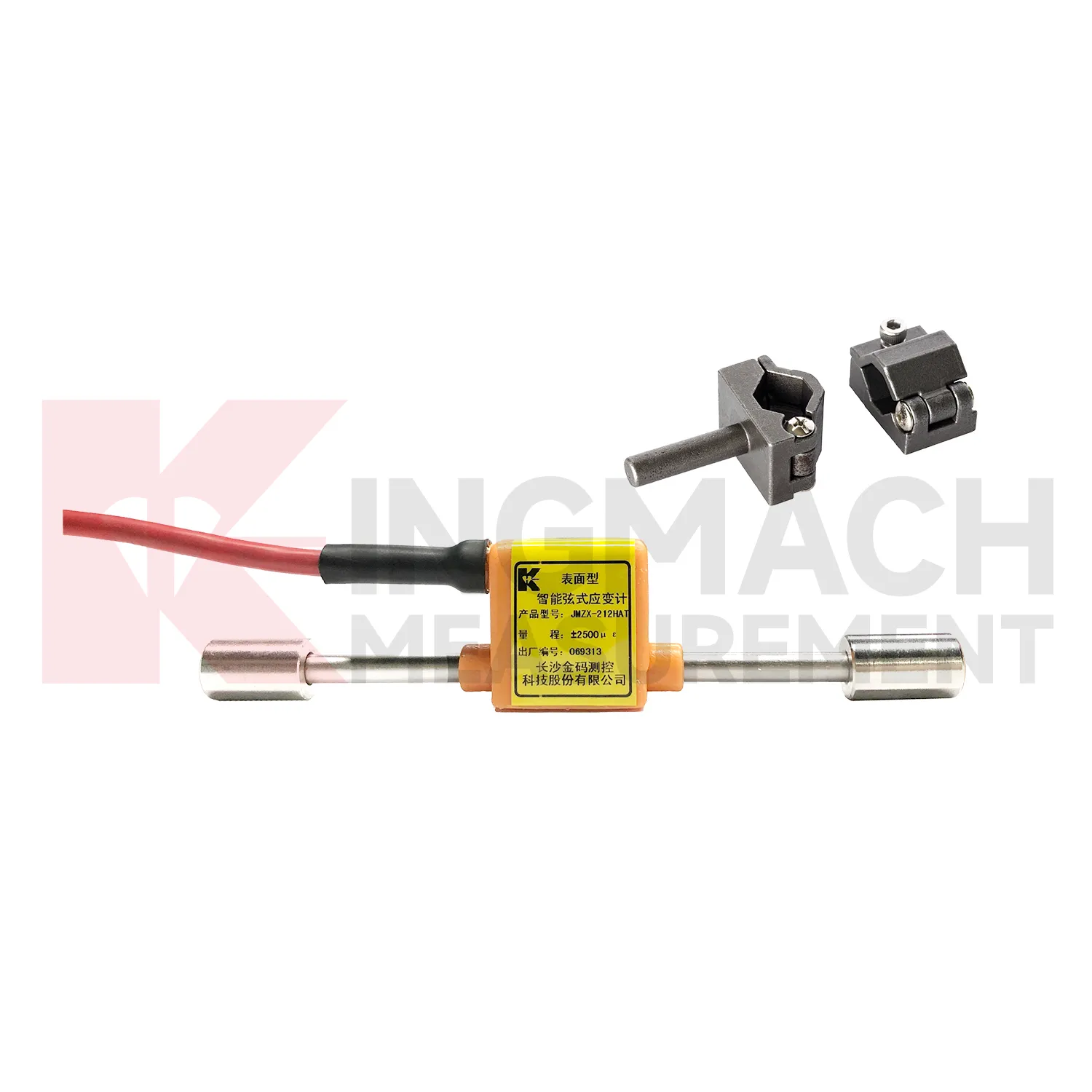

ما هو مقياس سلالة الأسلاك الاهتزازية؟

يعمل مقياس ضغط السلك المهتز كمستشعر لقياس الضغط الذي يكتشف تغيرات شد السلك لتحديد مستويات الضغط.

يحتوي المستشعر على سلك يمتد بين نقطتين ثابتتين. ينقل جسم المستشعر أي تشوه يحدث للهيكل الذي يتم مراقبته. يخضع توتر السلك للتغيير بسبب هذه العملية. يتغير تردد اهتزاز السلك وفقًا لشد السلك، مما يؤدي إلى إجهاد الهيكل، مما يتسبب في تحول التردد المتزامن.

يمكن بعد ذلك قياس هذا التردد بواسطة وحدة قراءة أو مسجل بيانات وتحويله إلى بيانات هندسية لتحليلها.

بعبارات بسيطة، يقوم مقياس ضغط السلك المهتز بتحويل الحركة الهيكلية إلى إشارة تردد يمكن استخدامها لمراقبة السلوك المرتبط بالإجهاد. يصبح النظام ضروريًا للمشاريع الهندسية التي تحتاج إلى قياسات ضغط طويلة المدى ودقيقة وجديرة بالثقة.

كيف تعمل أجهزة قياس سلالة الأسلاك الاهتزازية؟

يتطلب مبدأ عمل النظام عرضًا توضيحيًا خطوة بخطوة من أجل الفهم الكامل.

1. حدوث التشوه الهيكلي

يتعرض عضو الجسر أو الدعامة الفولاذية أو السطح الخرساني أو بطانة النفق أو قسم البرج للحمل أو تغيرات درجة الحرارة أو حركة الأرض أو الاهتزاز أو التأثيرات الهيكلية الأخرى. تظهر المادة إجهادًا يمكن قياسه، لأنه حتى التشوهات الصغيرة تؤدي إلى تغييرات دائمة.

2. يستجيب المستشعر لتلك الحركة

عندما يتم تركيب مقياس انفعال السلك المهتز على الهيكل، فإنه يتبع تشوه السطح الذي يتم مراقبته. إذا امتد الهيكل، يتمدد المستشعر. إذا ضغط، يستجيب المستشعر وفقًا لذلك.

3. تغييرات توتر الأسلاك

داخل المقياس، السلك الداخلي تحت التوتر. مع تشوه الهيكل، تتغير الحالة الميكانيكية للسلك. هذا يغير مستوى التوتر في السلك.

4. تغييرات تردد الاهتزاز

يتم إثارة السلك حتى يهتز، ويتم قياس تردده الطبيعي. ونظرًا لأن التردد يرتبط بشد السلك، فإن أي تغير في التوتر ناجم عن الانفعال يؤدي إلى تغير في التردد.

5. يتم تحويل التردد إلى بيانات المراقبة

يتم جمع التردد المقاس بواسطة أداة أو نظام مراقبة. يمكن بعد ذلك معالجة البيانات وتحويلها إلى قيم ضغط واستخدامها من قبل المهندسين لمراقبة الاتجاهات وتقييم الاستجابة الهيكلية وتحديد التغييرات غير العادية.

إحدى المزايا المهمة لهذه الطريقة هي أن القياس المعتمد على التردد مناسب جدًا للمراقبة الميدانية، خاصة عندما يتعلق الأمر بتشغيل الكابلات الطويلة أو بيئات الموقع المعقدة. بالنسبة لمشاريع البنية التحتية الكبيرة، يمكن أن تكون هذه الفائدة العملية ذات قيمة كبيرة.

لماذا تعتبر مقاييس ضغط الأسلاك الاهتزازية المثبتة على السطح مفيدة

لا تسمح جميع المشاريع بالأجهزة المدمجة. في العديد من التطبيقات الواقعية، يحتاج المهندسون إلى مراقبة الهياكل القائمة، أو الأصول المعاد تأهيلها، أو الأسطح الهيكلية التي يمكن الوصول إليها بعد بدء البناء أو اكتماله بالفعل. في هذه الحالات، يمكن أن يكون مقياس ضغط الأسلاك الاهتزازي المثبت على السطح حلاً فعالاً.

يكون النموذج السطحي مفيدًا بشكل خاص عندما يكون الهدف هو مراقبة الضغط مباشرة على الجزء الخارجي من العناصر الهيكلية مثل الأعضاء الفولاذية والأسطح الخرسانية وإطارات الدعم وأقسام البرج والأجزاء المكشوفة الأخرى. فهو يوفر مرونة في النشر ويمكن أن يكون مناسبًا لكل من الهياكل المبنية حديثًا والتي تعمل بالفعل.

وهذا يجعل مقاييس ضغط الأسلاك الاهتزازية المثبتة على السطح ذات أهمية خاصة:

• تقييم الحالة الهيكلية
• التحديثية وتعزيز التقييم
• المراقبة المتعلقة بالصيانة
• مراقبة ما بعد البناء
• مراقبة سلامة المكونات التي يمكن الوصول إليها على المدى الطويل

بالنسبة للمشترين الهندسيين، يعني هذا خيار مستشعر عملي يمكن أن يناسب مجموعة واسعة من ظروف المشروع دون الحاجة إلى تركيب مضمن.

ما يمكن للمهندسين تعلمه من بيانات اهتزاز الأسلاك

يقوم مقياس الضغط بأكثر من مجرد توليد الأرقام. وتكمن قيمته الحقيقية في ما تكشفه هذه الأرقام عن الهيكل.

مع مراقبة إجهاد الأسلاك الاهتزازية، يمكن للمهندسين أن يفهموا بشكل أفضل:

• كيف تستجيب الأعضاء الهيكلية للتحميل
• ما إذا كان السلوك الفعلي يطابق توقعات التصميم
• كيف يتغير الضغط خلال مراحل البناء
• ما إذا كانت تدابير التعزيز أو الإصلاح تعمل على النحو المنشود
• كيف تؤثر درجة الحرارة أو التحميل الدوري أو التسوية على الهيكل بمرور الوقت
• ما إذا كانت الاتجاهات غير الطبيعية قد تشير إلى تطور المخاطر

في العديد من المشاريع، لا تكمن القيمة الكبرى لمراقبة الضغط في قراءة واحدة، بل في النمط الذي يمر عبر الزمن. يساعد تحليل الاتجاه في تحديد ما إذا كان الهيكل يتصرف بشكل طبيعي أو ما إذا كانت هناك حاجة إلى مزيد من الفحص والإجراءات الهندسية.

لهذا السبب، غالبًا ما يتم دمج مقاييس ضغط الأسلاك الاهتزازية في أنظمة مراقبة الصحة الهيكلية طويلة المدى حيث تكون الموثوقية والاستمرارية ضرورية.

تطبيقات نموذجية في مراقبة السلامة الهندسية

الجسور

يستخدم المهندسون مقاييس ضغط الأسلاك الاهتزازية في مشاريع الجسور لمراقبة المكونات الهيكلية، والتي تشمل العوارض، وأعضاء الفولاذ، والعناصر المرتبطة بالسطح، بالإضافة إلى المناطق المعرضة لأضرار الكلال. تمكن الأجهزة المهندسين من تقييم كيفية تفاعل الهيكل مع الأحمال التي تحدث أثناء حركة السيارة والتأثيرات البيئية.

السدود

توفر بيانات الضغط معلومات مهمة لمراقبة سلامة السدود لأنها تمكن المهندسين من دراسة كيفية استجابة الهياكل لضغط المياه وتغيرات درجات الحرارة وظروف التشغيل الممتدة. تلعب هذه العملية دورًا حيويًا في كل من إجراءات تقييم الأداء ومراقبة السلامة.

المنحدرات والهياكل الاستنادية

يستخدم المهندسون معدات مراقبة الإجهاد لدراسة كيفية تفاعل أنظمة تثبيت المنحدرات وهياكل الاحتفاظ مع ضغط التربة، والأحمال الداعمة، وقوى الحركة.

المباني والمنشآت الشاهقة

يستخدم المهندسون الإنشائيون أجهزة قياس ضغط الأسلاك الاهتزازية في المباني والأبراج والأنظمة الهيكلية المعززة لقياس توزيع الضغط ونقل الأحمال وتقييم تقنيات التقوية.

الأنفاق وهندسة تحت الأرض

تتيح أجهزة الاستشعار المثبتة في الأنفاق ومواقع البناء تحت الأرض للمهندسين قياس كيفية أداء نظام بطانة الأنفاق والهياكل الداعمة وأنشطة البناء خلال مراحل البناء المختلفة. يثبت النظام أنه مفيد بشكل خاص عند الحاجة إلى مراقبة الضغط المستمر.

أبراج الرياح

تخضع هياكل أبراج الرياح للتحميل الديناميكي المتكرر. تساعد مراقبة الإجهاد المهندسين على فهم سلوك الإجهاد التشغيلي، واستجابة التعب، والأداء الهيكلي بمرور الوقت.

أرصفة الطرق والبنية التحتية للنقل

في الهندسة المتعلقة بالنقل، يمكن تطبيق مقاييس الضغط لدعم العناصر ومكونات البنية التحتية لتقييم تأثيرات التحميل المتكررة والاستجابة الهيكلية طويلة المدى.

مشروع Kingmach- جسر نهر شنغهاي-سوتشو-نانتونغ اليانغتسى

ما يجب مراعاته قبل اختيار مقياس سلالة الأسلاك الاهتزازية

يجب أن يعتمد اختيار مقياس الضغط دائمًا على هدف المراقبة الفعلي وحالة الموقع. قبل الشراء، يجب على فرق المشروع النظر في العديد من الأسئلة الرئيسية:

• ما هي المادة التي سيتم تركيب المقياس عليها؟
• هل الهيكل جديد أم موجود أم يجري تعزيزه؟
• هل المراقبة قصيرة المدى أم دورية أم مستمرة؟
• هل سيعمل المستشعر في الهواء الطلق أم في بيئة رطبة؟
• هل يتطلب المشروع الحصول على البيانات تلقائيا؟
• ما مدى أهمية توجيه الكابل ومسافة الإرسال؟
• ما هو مستوى الحماية المطلوب ضد الطقس أو الاهتزازات أو اضطرابات الموقع؟

قد يبدو المستشعر مناسبًا من الناحية الفنية على الورق، ولكن إذا لم يتوافق مع طريقة التثبيت أو الحالة البيئية أو نظام المراقبة، فقد يتأثر أداء المشروع. ولهذا السبب يفضل العديد من المشترين العمل مع الموردين الذين يمكنهم تقديم الدعم القائم على التطبيقات، وليس فقط قوائم المنتجات.

حل عملي لمراقبة إجهاد السطح الهيكلي

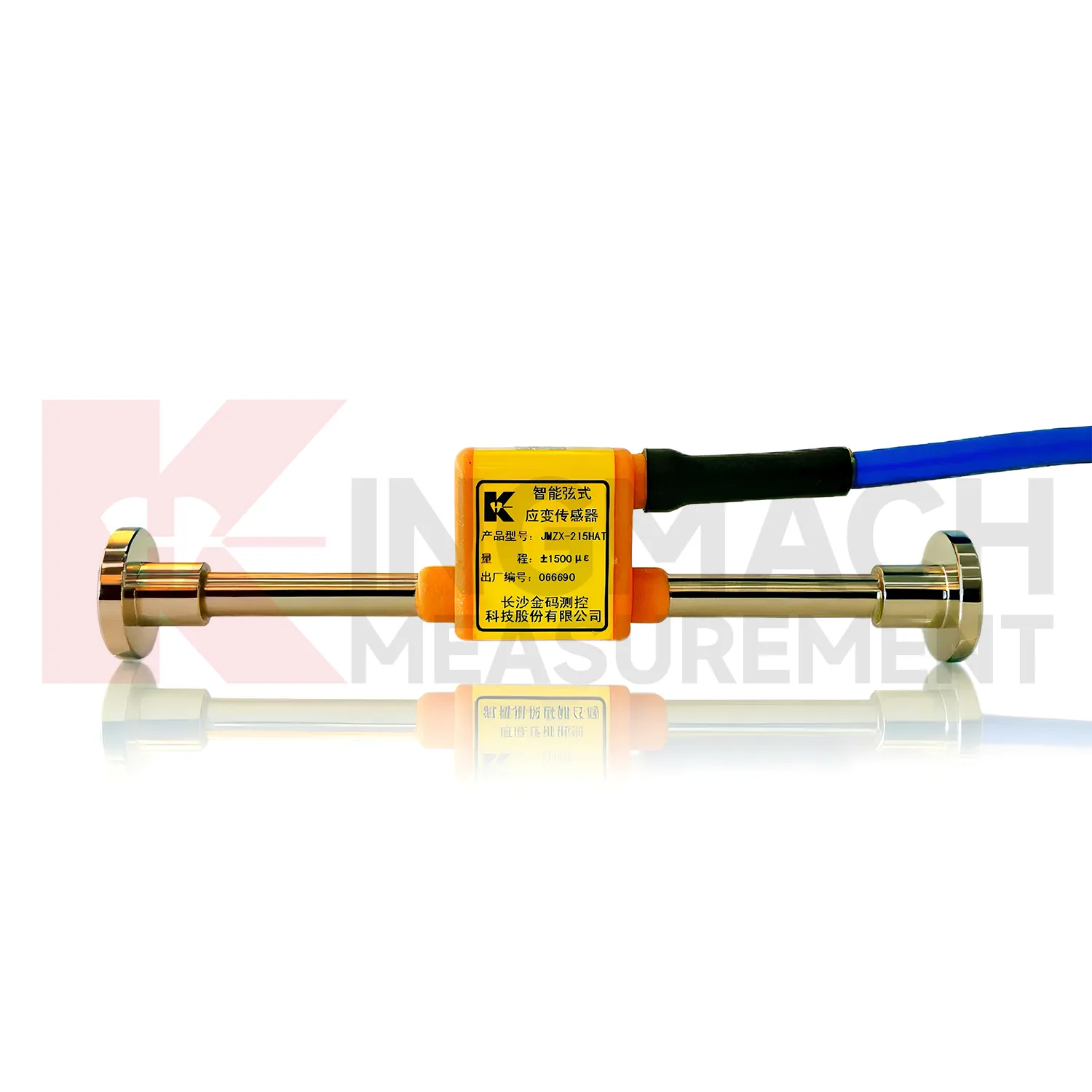

بالنسبة للمشاريع التي تتطلب مراقبة إجهاد يمكن الاعتماد عليها على الأسطح الهيكلية، يعد مقياس إجهاد الأسلاك الاهتزازي الذكي، نموذج السطح خيارًا عمليًا.

تم تصميم هذا المنتج لتطبيقات مراقبة السلامة الهندسية، وهو مناسب للنشر الميداني حيث يكون استقرار البيانات على المدى الطويل والتثبيت على السطح أمرًا مهمًا. يمكن تطبيقه في مجموعة واسعة من مشاريع البنية التحتية والبناء، بما في ذلك الجسور والسدود والأنفاق والمنحدرات والمباني وأبراج الرياح والأعمال تحت الأرض وهياكل النقل.

وتكمن قيمته في الجمع بين مزايا تكنولوجيا استشعار الأسلاك الاهتزازية والتطبيق العملي للتكوين المثبت على السطح، مما يجعله خيارًا قويًا للعناصر الهيكلية التي يمكن الوصول إليها وأنظمة المراقبة القائمة على المشاريع.

يمكنك استكشاف المنتج هنا: مقياس ضغط الأسلاك الاهتزازي الذكي

باعتبارنا موردًا موجهًا للتصدير يخدم تطبيقات مراقبة السلامة الهندسية، فإننا ندرك أن المشترين الدوليين غالبًا ما يحتاجون إلى أكثر من مجرد جهاز استشعار وحده. إنهم بحاجة إلى تواصل سريع الاستجابة، ومطابقة المنتجات المناسبة، ودعم المشتريات القائمة على المشروع. سواء كنت مقاولًا أو مراقبًا متكاملًا أو موزعًا أو فريقًا استشاريًا، فنحن على استعداد لمساعدتك في العثور على حل مناسب لمراقبة الإجهاد.

خاتمة

تعمل مقاييس ضغط الأسلاك الاهتزازية كأدوات حيوية لمراقبة السلامة الهندسية الحديثة لأنها تحول الحركات الهيكلية البسيطة إلى معلومات مراقبة أساسية. يعمل النظام من خلال الكشف عن تغيرات التردد التي تحدث عندما يتقلب شد الأسلاك، وتوفر هذه الطريقة فوائد عملية للتطبيقات الخارجية الممتدة.

يمكن للمهندسين استخدام مقاييس ضغط الأسلاك الاهتزازية المثبتة على السطح لمراقبة السلوك الهيكلي وتتبع استجابة الحمل وتغيرات الأداء في الجسور والسدود والمنحدرات والمباني والأنفاق وأبراج الرياح والمرافق تحت الأرض وأنظمة البنية التحتية لقاع الطريق.

سيساعدك فريقنا في اختيار مستشعر مراقبة الضغط الذي يمكن الاعتماد عليه لمشروعك القادم بينما نقدم خدمات توريد التصدير. سوف نوصي بأفضل الحلول لاحتياجاتك بعد أن تزودنا بنوع مشروعك ومواد البناء ومتطلبات المراقبة.

التعليمات

1. ما هو استخدام مقياس سلالة الأسلاك الاهتزازية؟

يتم استخدام مقياس إجهاد السلك المهتز لقياس الإجهاد الهيكلي في المشاريع الهندسية. يتم تطبيقه بشكل شائع في الجسور، السدود، الأنفاق، المباني، المنحدرات، أبراج الرياح، الأعمال تحت الأرض، وأنظمة مراقبة البنية التحتية الأخرى.

2. كيف يعمل مقياس سلالة الأسلاك الاهتزازية؟

إنه يعمل عن طريق قياس التغيرات في تردد الاهتزاز لسلك داخلي مشدود. عندما يتشوه الهيكل الذي يتم مراقبته، يتغير شد السلك، مما يؤدي إلى تغيير تردد الاهتزاز. ثم يتم تحويل هذا التردد إلى بيانات متعلقة بالسلالة.

3. لماذا تعتبر أجهزة قياس ضغط الأسلاك الاهتزازية مناسبة للمراقبة على المدى الطويل؟

يتم استخدامها على نطاق واسع للمراقبة طويلة المدى لأن تقنية الأسلاك الاهتزازية توفر أداءً مستقرًا وتكرارًا جيدًا وملاءمة لبيئات الهندسة المدنية القاسية مثل المواقع الخارجية والرطبة والمتغيرة درجات الحرارة.

4. ما هي ميزة مقياس سلالة السلك الاهتزازي المثبت على السطح؟

يعد النموذج المثبت على السطح مفيدًا للهياكل الحالية والمشاريع التحديثية والأجزاء الهيكلية التي يمكن الوصول إليها حيث لا يكون التثبيت المضمن ممكنًا أو غير ضروري. ويوفر النشر المرن للمراقبة الميدانية.

5. كيف أختار مقياس ضغط الأسلاك الاهتزازي المناسب لمشروعي؟

يجب عليك مراعاة مادة الهيكل، وموقع التثبيت، ومدة المراقبة، والحالة البيئية، وتوجيه الكابل، وما إذا كان المستشعر سيتصل بنظام مراقبة تلقائي. يمكن أن يساعد العمل مع مورد ذي خبرة في ضمان توافق المنتج مع احتياجات مشروعك الفعلية.
