مقاييس إجهاد الأسلاك الاهتزازية لمراقبة الجسور والأنفاق والسدود: دليل الاختيار الكامل

تشهد صناعة البناء العالمية طفرة هائلة في الاستثمارات واسعة النطاق في البنية التحتية. وتقوم الحكومات والمطورون من القطاع الخاص بتمويل الجسور الكبرى، والأنفاق، والسدود الكهرومائية، ومنشآت طاقة الرياح الشاهقة في جميع أنحاء العالم. ونتيجة لذلك، فإن الطلب على أنظمة مراقبة الصحة الهيكلية الموثوقة وطويلة الأجل (SHM) لم يكن أعلى من أي وقت مضى. ضمن أنظمة السلامة الهامة هذه، تعمل أجهزة قياس الضغط كمصدر أساسي للبيانات. يجب أن تدرك أن الاختيار الخاطئ للمستشعر يكلف أكثر بكثير من تكلفة الجهاز الفعلي نفسه. يؤدي الاختيار الخاطئ إلى حسابات إجهاد منحرفة، ويؤخر قرارات السلامة، ويؤدي في النهاية إلى مضاعفة تكاليف الصيانة على المدى الطويل.

ولذلك، فإن اختيار مقياس الضغط يمثل حكمًا هندسيًا حاسمًا وليس شراء سلعة بسيطة. يجب على كل مهندس مشروع الإجابة على ثلاثة أسئلة أساسية قبل تحديد جهاز الاستشعار. أولا ما هي المادة المضيفة؟ ثانيا ما هي مرحلة التثبيت الحالية؟ وأخيرا ما هي المعوقات البيئية؟ سيرشدك هذا الدليل الشامل عبر أنواع المقاييس المختلفة، ومعايير الاختيار المهمة، ومطابقة التطبيقات، وتكامل المستشعر في نظام SHM الكامل.

ما الذي يجعل تقنية الأسلاك الاهتزازية هي المعيار العالمي لمراقبة الإجهاد على المدى الطويل

قبل أن تتمكن من تحديد جهاز استشعار بذكاء، تحتاج إلى فهم تقني قوي لكيفية عمل تقنيات المراقبة المختلفة. تعمل تقنية الأسلاك الاهتزازية (VW) حاليًا كمعيار عالمي لمراقبة البنية التحتية على المدى الطويل. يعتمد مبدأ السلك الاهتزازي على سلك فولاذي مشدود يتم تحفيزه بواسطة ملف إثارة النبض. يتوافق التردد الطبيعي لهذا الاهتزاز بشكل مباشر مع الضغط الذي يتعرض له السلك.

يوفر خرج التردد هذا مزايا استثنائية لمشاريع الهندسة المدنية. توفر مستشعرات VW مناعة قوية ضد التداخل الكهرومغناطيسي وتظهر سلوك انجراف مستقر للغاية على المدى الطويل. علاوة على ذلك، يمكن لهذه المستشعرات نقل الإشارات عبر كيلومترات من الكابلات دون أي تشويه أو فقدان للإشارة.

تعرض معظم مشاريع مراقبة الصحة الهيكلية أجهزة الاستشعار لدورات حرارية كبيرة في الهواء الطلق. لذلك، تتميز مقاييس الضغط الحديثة لشركة فولكس فاجن بوجود ثيرمستور مدمج لاستشعار درجة الحرارة المتكامل. تسمح هذه الإضافة لبرنامج المراقبة بتطبيق تصحيحات درجة الحرارة التلقائية على قراءات الضغط. يمكنك مقارنة هذا الأداء القوي بمقاييس الرقائق المقاومة التقليدية. تعمل مقاييس الرقائق بشكل مثالي لإعدادات المختبر والاختبارات قصيرة المدى. ومع ذلك، تظل مقاييس الرقائق معرضة بدرجة كبيرة لدخول الرطوبة، والانجراف الصفري، والاعتماد على مكبر الصوت عبر تشغيل الكابلات الطويلة. ترفع Kingmach هذا المعيار بشكل أكبر من خلال سلسلة VW الذكية (متغيرات HAT وHB). تضيف هذه النماذج المتقدمة إمكانات معالجة رقمية، مما يمكّن المهندسين من تشغيل شبكات الناقلات متعددة الاستشعار باستخدام مسجل بيانات واحد.

ثلاثة أنواع أساسية من أجهزة قياس الضغط - ومتى يتم نشر كل منها

كثيرًا ما يسأل المهندسون عن مقياس الضغط الذي يجب عليهم استخدامه لمشروعهم المحدد. تتطلب الإجابة مقارنة منظمة بناءً على طريقة التثبيت وبنية المضيف. يمكنك تصنيف أجهزة الاستشعار هذه إلى أربعة أنواع نشر رئيسية.

مقياس الضغط المثبت على السطح (JMZX-212HAT/HB)

يقوم الفنيون بتثبيت أو ربط مقاييس الضغط المثبتة على السطح مباشرة على الأسطح الخرسانية أو الفولاذية الموجودة. يجب عليك اختيار هذا النموذج لمراقبة ما بعد البناء، والتعديلات الهيكلية، واختبار الحمل الديناميكي. يتفوق هذا المقياس أيضًا عندما يكون الحفر أو الصب في الهيكل المضيف أمرًا مستحيلًا. توفر سلسلة JMZX-212 نطاق قياس قياسي يبلغ ±2500 με مع دقة 0.1 με. يضمن الغلاف المصنوع من الفولاذ المقاوم للصدأ المحكم الغلق أداءً مقاومًا للماء حتى عمق 150 مترًا.

مقياس ضغط التضمين (JMZX-215HA/215HAT/HB)

تقوم فرق البناء بصب مقاييس ضغط التضمين مباشرة في الخرسانة الطازجة أو دفنها في مواد الحشو الهيكلية. يمثل هذا الاختيار القياسي لمشاريع البناء الجديدة، بما في ذلك الجسور والسدود والأنفاق والجدران الاستنادية وألواح الأساس. لا تتطلب أجهزة استشعار التضمين أي مقاومة للقص من المادة الأساسية، مما يجعل عملية التثبيت سريعة وموثوقة بشكل استثنائي.

مقياس الضغط الملحوم على السطح (JMZX-206HAT)

يقوم عمال اللحام بتوصيل مقاييس الضغط الملحومة السطحية مباشرةً بأعضاء الفولاذ الإنشائية مثل العوارض والأكوام الورقية والأكوام الأنبوبية. يوفر اللحام اقترانًا ميكانيكيًا متسقًا للغاية على الفولاذ العاري دون الاعتماد على المواد اللاصقة الكيميائية. هذا الدوام يجعل المقاييس الملحومة الخيار المفضل للهياكل الفولاذية البحرية وتحت الأرض حيث قد يتحلل الترابط الإيبوكسي بمرور الوقت.

مقياس إجهاد حديد التسليح (JMZX-4XXHAT/HB)

يقوم المقاولون بربط مقاييس إجهاد حديد التسليح مباشرة في قفص التسليح الفولاذي داخل الهياكل الخرسانية. تقوم هذه المستشعرات بقياس استطالة وضغط حديد التسليح لتقييم كيفية نقل الأحمال عبر الأعمدة والكمرات والأكوام العميقة. سوف تجد هذه الأدوات ضرورية لتشييد المباني الشاهقة، وسلامة حفرة الأساس، والبنية التحتية لمترو الأنفاق.

نوع المقياس	أفضل المواد المضيفة	مرحلة التثبيت	تطبيق نموذجي
مثبت على السطح	الخرسانة / الصلب القائمة	ما بعد البناء	التحديثية واختبار الحمل
التضمين	الخرسانة الطازجة	البناء الجديد	أسطح الجسور وجدران السدود
ملحومة السطح	أعضاء الصلب العارية	جديد / ما بعد البناء	عوارض وخوازيق فولاذية
مقياس إجهاد حديد التسليح	حديد التسليح (حديد التسليح)	البناء الجديد	حفر الأساس والمباني الشاهقة

خمس معلمات فنية يجب أن تحدد مواصفاتك النهائية

بمجرد تحديد نوع التثبيت المناسب، يجب عليك تقييم المواصفات الفنية الدقيقة. يجب أن تقود خمس معايير رئيسية قرار الشراء النهائي الخاص بك.

نطاق القياس والقرار: يغطي نطاق القياس القياسي ±2500 με معظم تطبيقات الهندسة المدنية بشكل مناسب. ومع ذلك، تحتاج أيضًا إلى حساسية عالية. يضمن الإخراج عالي الدقة الذي يبلغ 0.1 με أن يلتقط المستشعر التشوهات الدقيقة في الخرسانة سابقة الإجهاد وعناصر الفولاذ تحت أحمال الخدمة العادية.

فئة الدقة: يعمل معدل الدقة بنسبة 0.5% FS (النطاق الكامل) كمعيار لمراقبة مستوى البنية التحتية. تظل الدقة العالية أمرًا بالغ الأهمية عند حساب الإجهاد الهيكلي الحقيقي من الإجهاد المُقاس باستخدام معامل مرونة المادة. يجب عليك دائمًا التحقق من الامتثال لمعايير الشهادات المعترف بها، مثل GB/T 13606-2007 أو DL/T 1044-2022.

تصنيف مقاوم للماء والختم البيئي: تعمل العديد من المشاريع في بيئات قاسية. من الضروري وجود غلاف من الفولاذ المقاوم للصدأ محكم الإغلاق يصل إلى عمق 150 مترًا. أنت بحاجة إلى هذا المستوى من الحماية لواجهات السدود الكهرومائية، وأكوام منطقة المد والجزر، وحفريات الأنفاق شديدة الرطوبة.

نطاق درجة حرارة التشغيل: الهياكل المدنية تتحمل الطقس القاسي. يجب أن يمتد الثرمستور المدمج في نطاق واسع من -40 درجة مئوية إلى +120 درجة مئوية. تتطلب المشاريع الواقعة في مناخات القطب الشمالي أو بالقرب من مصادر الحرارة الصناعية هذه المرونة الحرارية. علاوة على ذلك، فإن التصحيح الدقيق لدرجة الحرارة يمنع الإنذارات الكاذبة في نظام المراقبة الآلي الخاص بك.

إخراج الإشارة وتوافق النظام: يجب عليك الاختيار بين مخرجات تردد VW القياسية والمتغيرات الذكية الرقمية (RS-485 / SDI-12). تسمح المستشعرات الذكية بتوصيل أسلاك الحافلة متعددة النقاط. يمكن لهذه البنية الرقمية أن تقلل تكاليف الكابلات الثقيلة بنسبة تصل إلى 60% على صفائف أجهزة الاستشعار الكبيرة. كملاحظة عملية، تتم مطابقة وحدات قراءة Kingmach ومسجلات البيانات في المصنع مع سلسلة مستشعرات JMZX، مما يزيل مخاطر تكامل النظام تمامًا.

استكمل مراقبة الضغط لديك بخلايا الحمل المجوفة لتتبع قوة الكابل بشكل كامل - تعرف على المزيد في دليل خلايا الحمل المجوفة →خلايا الحمل المجوفة لمراقبة كابلات الجسر والمرساة: دليل الاختيار والمواصفات

مطابقة مقاييس الضغط مع نوع المشروع: من مراقبة الجسور إلى الهندسة الجيوتقنية

إن مطابقة المستشعر المناسب مع التطبيق المحدد هي السمة المميزة لمراقبة الصحة الهيكلية الفعالة. تتطلب مجالات الهندسة المدنية المختلفة أساليب قياس مختلفة.

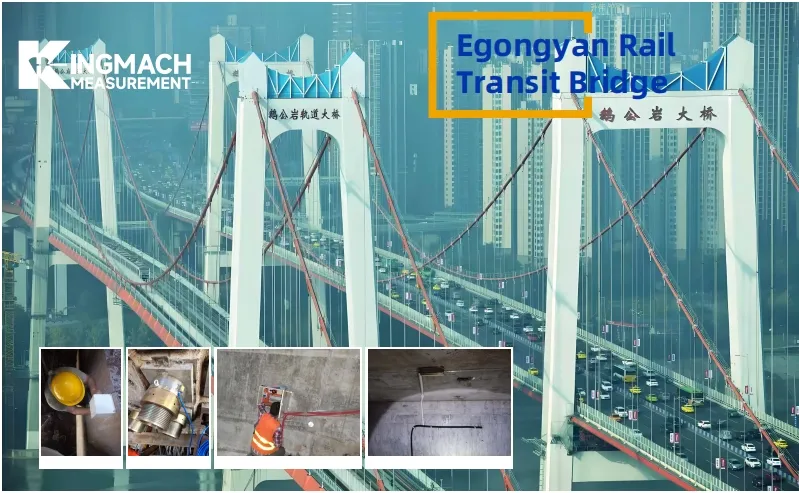

مراقبة الجسور: تتطلب مشاريع الجسور اتباع نهج متعدد الأوجه. يقوم المهندسون بصب مقاييس التضمين في أقسام السطح الخرساني وربط مقاييس ضغط حديد التسليح على حديد التسليح لقياس استجابات الأحمال الحية وزحف الخرسانة على المدى الطويل. وفي الوقت نفسه، يستخدم الفنيون أجهزة قياس ملحومة السطح على العوارض الفولاذية الرئيسية لتتبع دورات التعب المستمرة.

الأنفاق والهياكل تحت الأرض: تشكل البيئات الجوفية تحديات شديدة بسبب الرطوبة العالية والمياه الجوفية المسببة للتآكل. تتطلب هذه الظروف مقاييس تضمين محكمة الغلق ومقاومة للماء. بالإضافة إلى ذلك، فإن استخدام أسلاك الحافلة الذكية يقلل بشكل كبير من تعقيد التثبيت داخل عناوين الأنفاق المحصورة.

السدود الكهرومائية والجدران الاستنادية: تعتمد مراقبة السدود بشكل كبير على أجهزة استشعار مدمجة بعمق في الجسم الخرساني. تتعامل الأغطية المقاومة للماء بسهولة مع الغمر الدائم تحت ضغط الماء الثقيل. تمكن قدرة الإرسال لمسافات طويلة لإشارات VW المهندسين من بناء مصفوفات استشعار ضخمة عبر وجه السد دون تركيب مكررات إشارة وسيطة.

المباني الشاهقة وحفر الأساسات: تعتبر السلامة أثناء أعمال الحفر في المناطق الحضرية أمرًا بالغ الأهمية. توفر مقاييس ضغط حديد التسليح الملحومة على أقفاص الأعمدة وجدران القص بيانات توزيع الأحمال في الوقت الفعلي مع تقدم مراحل البناء.

المنحدرات الجانبية والمشاريع الجيوتقنية: يتطلب استقرار المنحدرات مراقبة مستمرة. يقوم المهندسون بتثبيت مقاييس مثبتة على السطح أو مقاييس مدمجة في بطانات الخرسانة المرشوشة لمراقبة تشوه السطح والحفاظ على إجهاد الجدار.

هياكل أبراج الرياح: تتحمل توربينات الرياح أحمالًا دورية هائلة. تقوم المقاييس الملحومة السطحية الملحقة بأقسام البرج الفولاذي بمراقبة إجهاد الانحناء والسلالات الديناميكية الناتجة عن الرياح بشكل فعال.

ما وراء المستشعر: كيف تتناسب مقاييس الضغط مع نظام بيانات SHM الكامل

يجب عليك دائمًا عرض مقياس الضغط باعتباره قطعة واحدة من نظام بيئي تكنولوجي أكبر. يعمل المستشعر ببساطة كنقطة أصل البيانات. إن الدقة المتأصلة للمقياس مهمة فقط إذا كانت سلسلة النقل بأكملها تحافظ على تلك البيانات دون حدوث ضوضاء كهربائية أو فقدان الإشارة.

تلعب كابلات الأجهزة دورًا كبيرًا في دقة البيانات. يجب عليك استخدام كابلات محمية ومتطابقة المعاوقة مصممة خصيصًا لأجهزة استشعار الأسلاك المهتزة. تمنع الكابلات عالية الجودة تدهور الإشارة حتى أثناء عمليات الإرسال التي تتجاوز 1000 متر.

بعد ذلك، يجب أن تفكر في أجهزة الاستحواذ. تدعم مسجلات البيانات الآلية ووحدات القراءة الخاصة بـ Kingmach الاقتراع متعدد القنوات. إنها تسمح للمهندسين بتكوين حدود إنذار دقيقة واستخدام خيارات القياس عن بعد، بما في ذلك شبكات 4G وWiFi وLoRa.

وأخيرًا، يقوم برنامج التصور بتحويل الترددات الأولية إلى رؤى قابلة للتنفيذ. تعرض لوحات المعلومات الرقمية في الوقت الفعلي اتجاهات الضغط وقيم الضغط المصححة بدرجة الحرارة ومستويات التنبيه التلقائية. يتيح هذا التكامل المراقبة الهيكلية عن بعد على مدار الساعة طوال أيام الأسبوع. يؤدي تحديد المستشعرات والكابلات وأجهزة تسجيل البيانات والبرامج الخاصة بك من مورد واحد إلى التخلص من عدم تطابق بروتوكول الاتصال وتقليل وقت التشغيل بشكل كبير.

ما الذي يجب أن تبحث عنه عند شراء أجهزة قياس الضغط من مورد دولي

تواجه فرق المشتريات تحديات فريدة عند تقييم الموردين الدوليين لأجهزة استشعار مراقبة الصحة الهيكلية. يجب عليك النظر إلى ما هو أبعد من مواصفات المنتج البسيطة وتقييم الموثوقية التشغيلية للمورد.

أولاً، تعتبر شهادات الطرف الثالث ذات أهمية كبيرة. يجب عليك الإصرار على سجلات المعايرة التي يمكن تتبعها والامتثال الصارم لمعايير الصناعة المعترف بها. تقلل المنتجات التي تم التحقق منها بشكل كبير من مخاطر الموافقة على مشروعك. ثانيا، يجب عليك تقييم موثوقية التسليم. يحتفظ المورد المثالي بالنماذج القياسية الموجودة في المخزون للإرسال السريع مع الالتزام بجداول التسليم التعاقدية الصارمة للطلبات المخصصة على نطاق المشروع.

ثالثًا، يفصل الدعم الشامل لما بعد البيع الشركات المصنعة ذات السمعة الطيبة عن مجرد الموزعين. ابحث عن الموردين الذين يقدمون خطًا فنيًا ساخنًا يعمل على مدار الساعة طوال أيام الأسبوع مع أوقات استجابة أولية سريعة. يصبح هذا الدعم لا يقدر بثمن عندما تواجه المشاريع البعيدة حالات شاذة غير متوقعة في البيانات. رابعا، تقييم قدرات التخصيص الخاصة بهم. تتطلب المشاريع الواقعة في مناخات قاسية أو مساحات ضيقة في كثير من الأحيان أطوال قياس مناسبة، أو مواد إسكان متخصصة، أو أنواع موصلات غير قياسية. وفي نهاية المطاف، فإن اختيار مورد واحد يقوم بتصنيع أجهزة الاستشعار والكابلات وأجهزة تسجيل البيانات والبرامج ضمن نظام موحد لإدارة الجودة يضمن المساءلة الكاملة.

اتخاذ الاختيار الصحيح: ملخص سريع للقرار وخطوتك التالية

يعد اختيار مقياس الضغط المثالي عملية منهجية. يجب عليك تحليل المادة المضيفة وتحديد مرحلة التثبيت والتحقق من المواصفات الفنية والتأكد من التوافق الكامل للنظام. نادرًا ما يكون أفضل مقياس للضغط هو الخيار الأرخص أو الخيار الذي يتمتع بالمواصفات المخبرية الأكثر إثارة للإعجاب. وبدلاً من ذلك، فإن المستشعر المناسب هو المستشعر المتوافق تمامًا مع البيئة الهيكلية لديك ومدة المراقبة طويلة المدى.

هل أنت غير متأكد من طراز المستشعر الذي يناسب مشروعك المحدد؟ هل تحتاج إلى توصية مستشعر لمشروعك؟ شارك متطلباتك - يقوم مهندسو Kingmach بالرد خلال 24 ساعة. 🔗 [ اطلب استشارة مجانية حول المشروع → ]

الأسئلة الشائعة

1. ما هو الفرق الرئيسي بين مقاييس الضغط المثبتة على السطح والمضمنة؟

يقوم الفنيون بإرفاق أجهزة قياس مثبتة على السطح بالجزء الخارجي من الهياكل الحالية باستخدام البراغي أو المواد اللاصقة. وعلى العكس من ذلك، تقوم فرق البناء بصب أجهزة قياس التضمين مباشرة في الخرسانة الرطبة أثناء مرحلة البناء الجديدة.

2. هل يمكن لأجهزة قياس ضغط الأسلاك الاهتزازية قياس درجة الحرارة؟

نعم. تشتمل معظم مقاييس سلالة الأسلاك الاهتزازية عالية الجودة على ثيرمستور مدمج. يقوم هذا المكون بقياس درجة الحرارة المحلية، مما يسمح لبرنامج المراقبة الخاص بك بتصحيح قراءات الضغط تلقائيًا للتمدد والانكماش الحراري.

3. لماذا نستخدم مقياسًا ملحومًا على السطح بدلاً من مقياس مثبت على مادة لاصقة؟

تعمل المقاييس الملحومة على السطح على إنشاء رابطة معدنية دائمة مع الهياكل الفولاذية العارية. يوفر هذا الاتصال الملحوم ثباتًا فائقًا على المدى الطويل في البيئات القاسية أو الرطبة أو تحت الماء حيث تتحلل المواد اللاصقة الكيميائية في النهاية.

4. إلى أي مدى يمكن لجهاز الاستشعار السلكي المهتز أن ينقل إشارته؟

نظرًا لأن مستشعرات الأسلاك المهتزة تنتج ترددًا بدلاً من الجهد الكهربي، فإنها تقاوم التغيرات في مقاومة الكابل. ومن خلال الكابلات المحمية المناسبة، يمكنها نقل إشارات دقيقة لمسافات تتجاوز 1000 متر بدون مكبرات صوت خارجية.

5. ما الذي يفعله مستشعر السلك المهتز "الذكي"؟

تستخدم المستشعرات الذكية البروتوكولات الرقمية (مثل RS-485 أو SDI-12) وتتميز بعناوين رقمية فريدة. يتيح ذلك للمهندسين توصيل أجهزة استشعار متعددة عبر ناقل كابل واحد، مما يقلل بشكل كبير من تعقيد الأسلاك وتكاليف المواد.

6. هل يمكن استخدام مقاييس سلالة الأسلاك الاهتزازية بجانب خلايا الحمل؟

نعم. تُستخدم عادةً مقاييس ضغط الأسلاك الاهتزازية وخلايا الحمل معًا في المراقبة الهيكلية والجيوتقنية. تقيس خلايا الحمل القوة المطبقة، بينما تقيس مقاييس الضغط تشوه المواد، مما يوفر بيانات تكميلية لتقييم أكثر اكتمالاً للأداء الهيكلي.

7. كيف يمكن إجراء التحقق من المعايرة الميدانية دون إعادة معايرة المصنع؟

يمكن إجراء التحقق الميداني عن طريق التحقق من القراءات الصفرية، أو مقارنة القياسات مع الأحمال المرجعية المعروفة، أو مراجعة اتجاهات البيانات التاريخية، أو التحقق من أجهزة الاستشعار الأخرى. تساعد هذه الطرق في تحديد الانحراف المحتمل بين فترات المعايرة الرسمية دون الحاجة إلى إعادة معايرة المصنع.

---

كتبه فريق Kingmach الهندسي - يدعم مشاريع البنية التحتية في جميع أنحاء العالم منذ عام 2001
