خلايا الحمل المجوفة لمراقبة كابلات الجسر والمرساة: دليل الاختيار والمواصفات

تعتمد الجسور المثبتة بالكابلات، والأسطح الخرسانية سابقة الإجهاد، ومثبتات السدود على شد تمت معايرته بدقة للحفاظ على السلامة الهيكلية. الانحرافات الصغيرة التي تصل إلى خمسة بالمائة يمكن أن تؤدي إلى تسريع فشل التعب. ويمكن أن تؤدي أيضًا إلى زيادة التحميل الهيكلي المفاجئ والكارثي. تتضمن طرق قياس القوة التقليدية أجهزة قياس ضغط الرافعة واختبار الإقلاع الدوري. هذه الأساليب متقطعة وتتطلب عمالة كثيفة. علاوة على ذلك، فهي غير مناسبة تمامًا للمراقبة الصحية الهيكلية الدائمة وطويلة المدى. وهذه الفجوة في المراقبة تجعل البنية التحتية الحيوية عرضة للخطر.

توفر خلية التحميل المجوفة حلاً أنيقًا ودائمًا لهذه المشكلة. يُعرف هذا المستشعر أيضًا باسم خلية الحمل عبر الفتحة أو الحلقية، ويتناسب مباشرة مع الترباس أو الوتر أو قضيب التثبيت. فهو يقيس قوة الضغط بشكل مستمر دون مقاطعة النظام الهيكلي. سوف تستكشف هذه المقالة مبادئ العمل والمزايا التكنولوجية لهذه المستشعرات. وسيغطي أيضًا اختيار النماذج والتطبيقات الرئيسية وتكامل النظام ومعايير الشراء المهمة.

كيف تعمل خلية الحمل المجوفة ذات السلك المهتز فعليًا: شرح التصميم الحلقي متعدد السلاسل

يجب أن يفهم المهندسون كيف تعمل خلية الحمل المجوفة ذات السلك المهتز لتحديدها بشكل صحيح. يعتمد الجهاز على جسم حلقي قوي. تخضع هذه الحلقة المصنوعة من الفولاذ المرن لمعاملة ثبات صارمة متعددة المراحل. يقوم بتوزيع حمل الضغط بشكل موحد حول محيطه. يعمل هذا التصميم الحلقي على التخلص من أخطاء التحميل اللامركزية التي كثيرًا ما تصيب خلايا التحميل ذات اللوحة المسطحة أثناء التركيبات غير المحاذاة.

داخل هذه الحلقة، يستخدم المصنعون ترتيبًا سلكيًا يهتز متعدد الأوتار. اعتمادًا على السعة، يستخدم المستشعر تكوينات سلسلة مكونة من ثلاثة أو أربعة أو ستة أوتار. تقوم هذه الأوتار المتعددة بمتوسط ​​قراءات الضغط عبر المقطع العرضي للحلقة. وبسبب هذا التخطيط، تقوم سلسلة JMZX-3XXXHAT بإعداد تقارير عن الأحمال بدقة حساسة للغاية تتراوح من 0.1 إلى 1 كيلو نيوتن، حتى عند السعة الكاملة الضخمة البالغة 8000 كيلو نيوتن.

الآلية الأساسية هي مبدأ الأسلاك الاهتزازية نفسها. يتم تأمين كل سلك فولاذي فائق القوة باستخدام لحام مرساة بمعايير دولية. يتناسب تردد إثارة السلك بشكل مباشر مع توتره. يظل هذا الإخراج المعتمد على التردد محصنًا تمامًا ضد اختلافات مقاومة الكابلات والتداخل الكهرومغناطيسي. تعتبر هذه الحصانة الكهربائية ضرورية عبر الكابلات الطويلة في مواقع البناء المدنية المزدحمة.

علاوة على ذلك، تقوم شريحة ذكية مدمجة بتخزين عوامل المعايرة الفريدة للمستشعر بشكل دائم. يمكن للرقاقة تسجيل ما يصل إلى 800 سجل قياس، بما في ذلك الطوابع الزمنية ودرجات الحرارة وقيم التصحيح الصفرية. تتيح هذه الميزة للمهندسين إجراء التحقق من المعايرة الميدانية دون إعادة الوحدة إلى المصنع. وأخيرًا، يوفر مستشعر درجة الحرارة المدمج تصحيحًا تلقائيًا لدرجة الحرارة في كل دورة قياس. وهذا يلغي القراءات الكاذبة المستحثة حرارياً في التركيبات الخارجية أو المدفونة.

سلك الاهتزاز مقابل مقياس الضغط مقابل الهيدروليكي: لماذا تفوز خلية فولكس فاجن المجوفة بالمراقبة المدنية على المدى الطويل

غالبًا ما يقوم المشترون بمقارنة خلايا التحميل المجوفة بناءً على سعر الشراء الأولي فقط. ومع ذلك، يجب عليك تقييم التكلفة الإجمالية للمراقبة. يتضمن ذلك الانجراف الصفري على المدى الطويل، ومتطلبات الصيانة، وقيود مسافة الإشارة، وموثوقية البيانات بشكل عام.

• خلايا الحمل المجوفة المقاومة (الرقائقية).: توفر هذه المستشعرات تكلفة أولية أقل. ومع ذلك، فهي عرضة بشدة للانجراف الصفري مع مرور الوقت. كما أنهم يعانون من تغيرات المقاومة الناجمة عن الرطوبة ويعتمدون بشكل كبير على مكبرات الصوت لأطوال الكابلات التي تمتد إلى أكثر من 50 مترًا. فهي غير مناسبة للمراقبة الدائمة غير المراقبة.
• خلايا الحمل الهيدروليكية: تتجنب هذه الأجهزة تمامًا مخاوف التداخل الكهربائي. ومع ذلك، فهي تتطلب صيانة متكررة للسوائل. وهي عرضة للتسربات في التركيبات الهيكلية المدمجة أو المحصورة. علاوة على ذلك، لا يمكنهم نقل القراءات إلى مسجلات البيانات عن بعد دون إضافة محولات ضغط ثانوية.
• تهتز خلايا الحمل جوفاء الأسلاك: تنتج هذه المستشعرات مخرجات ترددية تظل مستقرة على مدى عقود. يتم إرسال الإشارات بشكل مثالي عبر كابل بمقياس كيلومتر دون تشويه. أنها لا تتطلب غاز أو سائل المعايرة المستمرة. فهي مختومة بالكامل ومقاومة للماء.

تتميز سلسلة JMZX-3XXXHAT بعمر تصميمي يصل إلى 50 عامًا. بالنسبة لمشاريع البنية التحتية التي يتراوح عمر أصولها ما بين 20 إلى 50 عامًا، فإن خلية الأسلاك المجوفة المهتزة هي التقنية الوحيدة التي لا يكون فيها استبدال المستشعر في منتصف المشروع افتراضًا تخطيطيًا مطلوبًا.

نوع التكنولوجيا	الاستقرار على المدى الطويل	الحد الأقصى لتشغيل الكابل	متطلبات الصيانة	الملاءمة المضمنة
مقاوم (احباط)	ضعيف (صفر انجراف)	< 50 مترا	معتدل (معايرة)	قليل
هيدروليكي	معتدل	غير متوفر (يتطلب محول طاقة)	عالية (فحص السوائل)	منخفض (خطر التسرب)
سلك تهتز	ممتاز	> 1000 متر	صفر (بدون صيانة)	عالية (مختومة بالكامل)

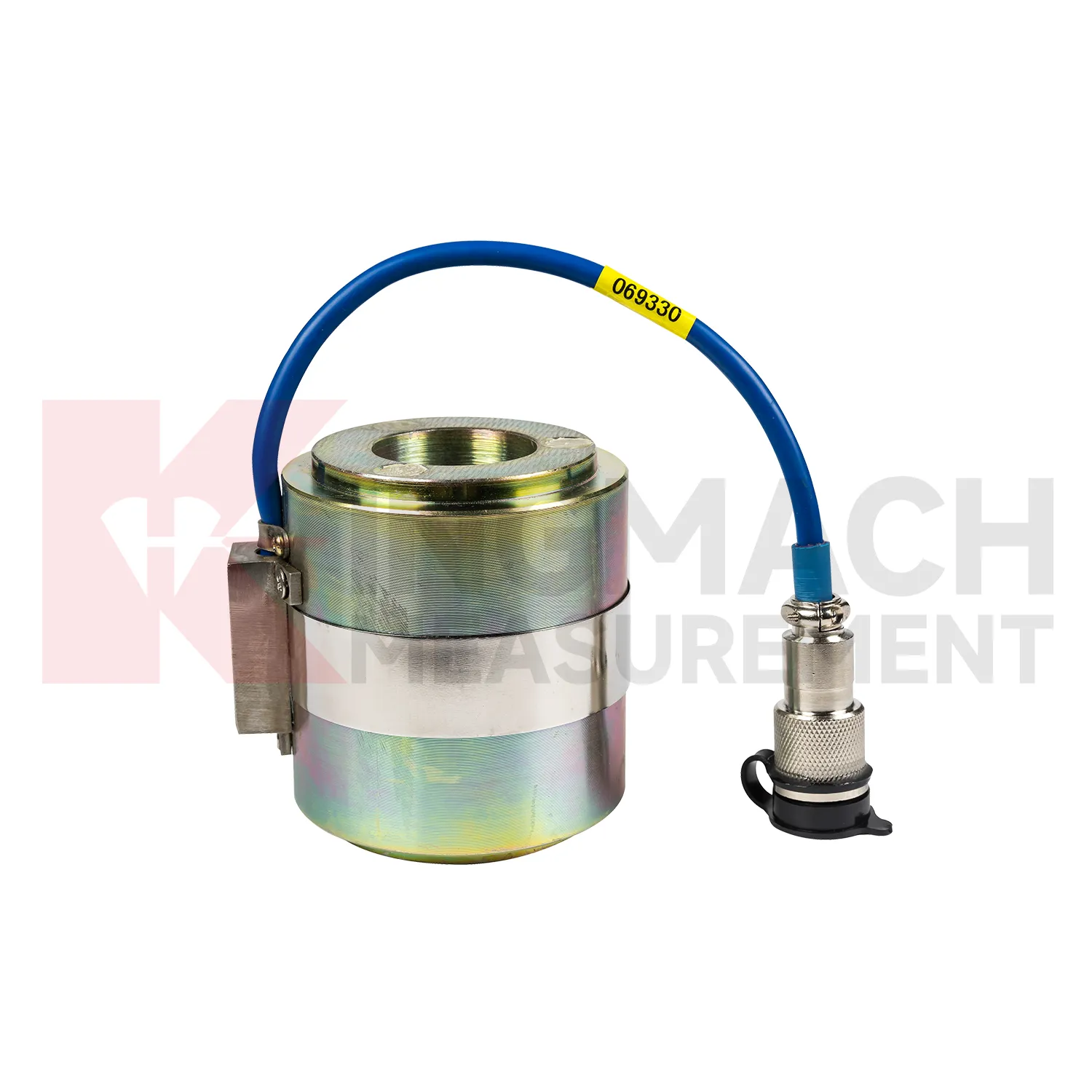

سلسلة JMZX-3XXXHAT: نطاق السعة، وتكوين الوتر، ومرجع الأبعاد

يحتاج مهندسو المشتريات إلى مواصفات دقيقة لمطابقة المستشعرات مع مستويات حمل المشروع. توفر سلسلة JMZX-3XXXHAT نطاق سعة شامل يمتد من 500 كيلو نيوتن إلى 8000 كيلو نيوتن عبر ثمانية نماذج قياسية. يغطي هذا النطاق الشامل كل شيء بدءًا من المراسي الصخرية الفردية وحتى كابلات الجسور الضخمة المثبتة بالكابلات.

يتدرج عدد الوتر بذكاء مع قدرة المستشعر. تستخدم الموديلات التي تصل قوتها إلى 2000 كيلو نيوتن تكوينًا ثلاثي الأوتار. يستخدم نموذج 3000 كيلو نيوتن أربعة أوتار. تستخدم النماذج التي تبلغ قوتها 4000 كيلو نيوتن وما فوق ستة أوتار. يحافظ هذا المقياس الهيكلي على دقة القياس مع زيادة قطر الحلقة. حساسية المستشعر هي 0.1 كيلو نيوتن عند مستوى 500 كيلو نيوتن. يصل إلى حساسية 1 كيلو نيوتن لجميع الموديلات التي تزيد عن 1000 كيلو نيوتن. تلبي هذه الدقة بسهولة المتطلبات النموذجية ±0.1% الموجودة في رموز مراقبة الكابلات الهيكلية.

تتميز خلايا التحميل هذه بارتفاع صغير يتراوح من 90 إلى 130 ملم. يتناسب هذا المظهر الجانبي المنخفض بسلاسة مع رؤوس التثبيت القياسية ومجموعات ألواح المحمل دون الحاجة إلى تعديلات هيكلية. بالنسبة لأقطار التجويف غير القياسية أو الاحتياجات البيئية الفريدة، يتوفر أيضًا نموذج JMZX-3X00 المخصص.

JMZX-3XXXHAT الجدول المرجعي النموذجي

نموذج	سعة	حساسية	التجويف الداخلي (Ø)	ارتفاع	إعدادات
JMZX-3405AT	500 كيلو نيوتن	0.1 كيلو نيوتن	70 ملم	90 ملم	3-chord
JMZX-3410AT	1000 كيلو نيوتن	1 كيلو نيوتن	100 ملم	90 ملم	3-chord
JMZX-3520AT	2000 كيلو نيوتن	1 كيلو نيوتن	140 ملم	120 ملم	3-chord
JMZX-3530AT	3000 كيلو نيوتن	1 كيلو نيوتن	170 ملم	120 ملم	4-chord
JMZX-3540AT	4000 كيلو نيوتن	1 كيلو نيوتن	200 ملم	130 ملم	6-chord
JMZX-3550AT	5000 كيلو نيوتن	1 كيلو نيوتن	220 ملم	130 ملم	6-chord
JMZX-3560AT	6,000 كيلو نيوتن	1 كيلو نيوتن	240 ملم	130 ملم	6-chord
JMZX-3580AT	8000 كيلو نيوتن	1 كيلو نيوتن	280 ملم	130 ملم	6-chord

حيث يتم نشر خلايا الحمل المجوفة: ستة سيناريوهات هندسية عالية المخاطر

يقوم المهندسون بنشر خلايا الحمل المجوفة عبر مجموعة متنوعة من البيئات عالية المخاطر. يقدم كل تطبيق مبررات محددة تتعلق بالسلامة وتحديات مراقبة طويلة المدى.

• الجسور المعلقة والمثبتة بالكابلات: يجب أن تظل كابلات البقاء في حدود 3 إلى 5 بالمائة من شد التصميم الخاص بها لضمان الامتثال لعمر التعب. توجد خلايا تحميل الأسلاك المتذبذبة المجوفة بشكل دائم في منطقة التثبيت. أنها توفر بيانات قوة الكابلات المستمرة مباشرة إلى أنظمة إدارة الجسور. وهذا يحل محل اختبارات الإقلاع الدورية والمكلفة تمامًا.
• المنشآت الخرسانية بعد الشد: يحدث فقدان قوة الأوتار بشكل تدريجي بسبب الزحف والانكماش والارتخاء في الجسور الخرسانية وهياكل الاحتواء النووي. توجد خلايا الحمل الحلقي المدمجة فوق لوحة تحمل المرساة. إنهم يتتبعون تطور القوة على المدى الطويل. تُبلغ هذه البيانات بشكل مباشر قرارات إعادة التوتر المستقبلية.
• مراسي السدود والمنحدر: تعمل المسامير الصخرية والمثبتات الملاطية على تثبيت دعامات السدود وقطع المنحدرات. هذه هي عناصر السلامة الهامة. يناسب JMZX-3XXXHAT المقاوم للماء والمقاوم للتآكل المراقبة طويلة المدى بشكل مثالي في ظروف التربة المشبعة أو المدفونة أو المغمورة.
• بناء السكك الحديدية والطرق السريعة: تستخدم الجدران الاستنادية وجدران مسامير التربة أنظمة تثبيت مؤقتة ودائمة. تتطلب هذه الأنظمة التحقق الدقيق من الحمل أثناء اختبار القبول وأثناء الخدمة النشطة. تتعامل خلية التحميل المجوفة مع كلتا المهمتين كوحدة واحدة مثبتة.
• أسس برج الرياح: يجب على الفنيين التحقق من الإجهاد المسبق لمسمار التثبيت ومراقبته في حواف قاعدة برج توربينات الرياح. توفر خلايا الحمل المجوفة قياسًا مباشرًا وغير تدخلي. أنها لا تتطلب أي تعديل على الإطلاق لنظام الترباس المرساة نفسه.
• أنظمة الرفع والرافعات: تقوم الخلايا المجوفة المثبتة على الأغلال أو المثبتة على المشقوق بقياس الأحمال الديناميكية والثابتة في معدات الرفع الثقيلة. تحظى الأبعاد المدمجة والمخرجات الرقمية بتقدير كبير في هذا السوق الصناعي الثانوي.

من المستشعر إلى لوحة المعلومات: دمج خلايا الحمل المجوفة في نظام بيانات SHM كامل

تكون خلية التحميل المجوفة الواحدة مفيدة بقدر نظام البيانات المحيط بها. يجب عليك دمج هذه المستشعرات في نظام كامل وشامل لمراقبة الصحة الهيكلية.

• قراءة عند الطلب: تعرض وحدات قراءة الأسلاك الاهتزازية المتوافقة من Kingmach قيم الحمل المباشر بالكيلو نيوتن (KN). يقرأون عوامل المعايرة المخزنة مباشرة من شريحة ذاكرة المستشعر. لا تحتاج إلى جداول معايرة ورق خارجية في موقع العمل.
• الحصول على البيانات الآلي: تدعم مسجلات البيانات متعددة القنوات مصفوفات مستشعرات JMZX-3XXXHAT المتصلة بالحافلة. إنها توفر فترات استقصاء قابلة للتكوين وعتبات إنذار وخيارات القياس عن بعد مثل 4G أو LoRa أو Ethernet. وهذا يتيح مراقبة حقيقية غير مراقبة على مدار الساعة طوال أيام الأسبوع لمصفوفات الكابلات الضخمة.
• كابلات الأجهزة: تحافظ كابلات Kingmach المحمية VW على سلامة الإشارة بشكل لا تشوبه شائبة. إنها تؤدي أداءً مثاليًا على مسافة مئات الأمتار داخل بيئات البناء المدنية الصاخبة كهربائيًا.
• برامج التصور: تعرض لوحات معلومات البرامج في الوقت الفعلي اتجاهات التحميل والقيم المصححة لدرجة الحرارة. أنها تولد تنبيهات التحميل الزائد التلقائي وتسهيل تحليل الاتجاه التاريخي. وهذا يدعم بشكل مباشر تقييمات السلامة الهيكلية وسير عمل الصيانة.

يؤدي تحديد المستشعر والمسجل والبرنامج من شركة مصنعة موحدة إلى التخلص من مخاطر توافق البرامج الثابتة. كما أنه يبسط بشكل كبير عمليات تصعيد الدعم الفني في المشاريع الدولية.

تحديد خلية تحميل مجوفة وتحديد مصدرها: ستة أسئلة يجب على كل مشتري دولي طرحها

تحتاج فرق المشتريات الدولية إلى إطار موضوعي لتقييم الشركات المصنعة لأجهزة الاستشعار الصينية. يجب عليك طرح ستة أسئلة مهمة عند تحديد مصادر خلية تحميل مجوفة.

1. هل يحمل المستشعر شهادة يمكن تتبعها؟
يجب عليك طلب الامتثال الصارم لمعايير مثل GB/T 13606-2007 وDL/T 269-2022. تعمل أجهزة الاستشعار التي تم التحقق منها من طرف ثالث على تقليل الاحتكاك بالموافقة على المشروع بشكل كبير.

2. هل يمكن تتبع المعايرة مباشرة إلى الجهاز؟
تقوم خلية التحميل المجوفة Kingmach بتخزين ثوابت المعايرة في شريحة مدمجة. وهذا يلغي الاعتماد على السجلات الورقية. إنه يتيح التحقق الميداني السهل باستخدام وحدة القراءة القياسية.

3. ما هي مدة الخدمة المذكورة؟
يجب عليك الإصرار على شكل حياة تصميمي موثق رسميًا. يجب أن يكون عمر التصميم الذي يبلغ 50 عامًا لسلسة الحمل المجوفة Kingmach بمثابة خط أساس تعاقدي، وليس مجرد ضمان لفظي.

4. هل يمكن للمورد تخصيص المنتج؟
غالبًا ما تتطلب مشاريع البنية التحتية أقطار تجويف غير قياسية، أو نطاقات سعة محددة، أو أنواع موصلات فريدة. سوف تستجيب الشركة المصنعة التي تتمتع بقدرات تصميم داخلية قوية في غضون أيام وليس أشهر.

5. كيف يبدو دعم ما بعد البيع؟
ابحث عن خط ساخن فني يعمل على مدار الساعة طوال أيام الأسبوع مع وقت استجابة أولي مدته ساعة واحدة. يجب حل المشكلات المعقدة خلال 48 ساعة. تعتبر هذه الاستجابة أمرًا بالغ الأهمية لمشاريع البنية التحتية الحية.

6. هل الجدول الزمني للتسليم مدعوم تعاقديًا؟
يجب على المورد تقديم نماذج قياسية متوفرة في المخزون خلال 48 ساعة. تتطلب الطلبات على نطاق المشروع جداول تعاقدية صارمة وتحديثات منتظمة لتقدم التصنيع.

اختيار الثقة بدلاً من التخمين: إطار قرارك والخطوة التالية

تقوم خلايا الحمل المجوفة بتحويل مراقبة قوة الكابل بشكل أساسي. إنها تستبدل تمارين الاختبار الدورية والمتطفلة بنظام أمان آلي مستمر. يجب عليك اتباع إطار قرار واضح. أولاً، تأكد من نوع الحمولة والقدرة الإجمالية. ثانيا، حدد تكوين الوتر المناسب. ثالثًا، تحقق من قطر التجويف الدقيق للوتر أو المرساة الخاصة بك. رابعاً، تأكد من متطلبات العزل المائي ودرجة الحرارة. وأخيرا، دمج أجهزة الاستشعار مع مسجل بيانات موثوق وبرنامج التصور.

يوفر عمر التصميم الذي يبلغ 50 عامًا لسلسة التحميل المجوفة Kingmach قيمة مذهلة على المدى الطويل. تتضمن التكلفة الإجمالية للملكية عمليات إعادة التثبيت التي تم تجنبها، وإعادة المعايرة، ومنع فقدان البيانات. هذه التكلفة طويلة المدى أقل بكثير من تقنيات الرقائق البديلة الأرخص. إذا لم تكن متأكدًا من طراز JMZX-3XXXHAT الذي يناسب مشروعك، فيمكنك مشاركة مواصفاتك مع فريق Kingmach الهندسي. سوف نقدم توصية نموذجية مجانية وعرض أسعار مخصص.

هل تخطط لإنشاء جسر معلق أو مشروع مرساة؟ احصل على توصية مجانية للمستشعر + عرض أسعار مخصص من مهندسي Kingmach - الرد خلال 24 ساعة.
🔗 [ احصل على توصيتي المجانية → ]
📧 [email protected]

الأسئلة الشائعة

1. ما الفرق بين خلية الحمل المجوفة وخلية الحمل الصلبة؟

تتميز خلية الحمل المجوفة بتجويف مركزي يسمح للمسمار أو الكابل بالمرور بالكامل من خلاله، وقياس التوتر عن طريق التفاعل مع لوحة التثبيت. تفتقر خلية الحمل الصلبة إلى هذا الثقب المركزي وعادةً ما تقيس الضغط أو التوتر المباشر في الخط.

2. كيف يمكنك تثبيت خلية تحميل مجوفة على وتر بعد الشد؟

تقوم بتمرير المستشعر الحلقي مباشرة فوق الوتر أو قضيب التثبيت قبل تثبيت رأس المرساة ولوحة المحمل. يتم وضع خلية الحمل بشكل آمن بين الهيكل الخرساني وكتلة التثبيت الفولاذية.

3. هل يمكن استخدام خلايا الحمل المجوفة لقياس الحمل الديناميكي؟

تتفوق خلايا الحمل المجوفة ذات الأسلاك المهتزة في الأحمال الثابتة والبطيئة التغير نظرًا للوقت الفعلي المطلوب لاكتساح تردد السلك. بالنسبة للأحمال الديناميكية عالية التردد، يُفضل بشكل عام استخدام رقائق مقاومة أو خلايا تحميل كهرضغطية.

4. ما هو طول الكابل الذي تدعمه خلية الحمل المجوفة ذات السلك المهتز؟

نظرًا لأنها تستخدم مخرجات تعتمد على التردد بدلاً من إشارة الجهد الكهربي، يمكن لأجهزة استشعار الأسلاك الاهتزازية نقل البيانات الدقيقة بسهولة عبر الكابلات المحمية التي يتجاوز طولها 1000 متر دون أي فقدان أو تشويه للإشارة.

5. كيف يعمل التصميم متعدد الأوتار على تحسين دقة خلية الحمل؟

يعمل التصميم متعدد الأوتار على توزيع عدة أسلاك مستقلة تهتز بالتساوي حول المحيط الداخلي لخلية التحميل. يؤدي هذا إلى حساب متوسط ​​قياسات الضغط عبر الحلقة، مما يزيل بشكل فعال الأخطاء الناتجة عن التحميل خارج المركز أو التحميل اللامركزي.

6. هل يمكنني دمج خلايا الحمل المجوفة مع أجهزة قياس ضغط الأسلاك المهتزة في نظام مراقبة واحد؟

نعم. غالبًا ما يتم دمج خلايا الحمل المجوفة ومقاييس ضغط الأسلاك الاهتزازية في نفس نظام المراقبة. تقيس خلية الحمل القوة المطبقة، بينما يقيس مقياس الضغط التشوه الهيكلي، مما يوفر بيانات تكميلية لتقييم أداء أكثر دقة.

7. ما هو الفرق بين التكوينات متعددة الوتر والتكوينات ذات الوتر الواحد، ومتى يجب علي اختيار كل منهما؟

يقيس التكوين أحادي الوتر الحمل في موقع محدد وهو مناسب لتطبيقات مراقبة الحمل المباشرة. يقوم التكوين متعدد الأوتار بمراقبة الأحمال عبر أعضاء أو نقاط متعددة، مما يجعله مثاليًا للهياكل المعقدة حيث يعد توزيع الحمل والتوازن أمرًا بالغ الأهمية.

8. كيف يمكنني التحقق من سلامة المستشعر على المدى الطويل دون إزالة الوحدة المثبتة؟

يمكن التحقق من صحة أجهزة الاستشعار على المدى الطويل من خلال عمليات فحص الصفر المنتظمة، وتحليل اتجاهات البيانات التاريخية، والمقارنة مع أجهزة الاستشعار المجاورة، والفحص الروتيني للكابلات والتوصيلات. تساعد هذه الطرق في اكتشاف مشكلات الانحراف أو الأداء المحتملة دون إزالة المستشعر من الخدمة.

9. ما هي خدمات الضمان وإعادة المعايرة التي تقدمها Kingmach دوليًا؟

تدعم Kingmach العملاء الدوليين من خلال الاستشارة الفنية وإرشادات التثبيت والمساعدة في التشغيل وخدمة ما بعد البيع طوال دورة حياة المشروع. يتم تزويد جميع خلايا التحميل ببيانات معايرة المصنع ووثائق الجودة. بالنسبة لبرامج المراقبة طويلة المدى، يمكن لـ Kingmach توفير دعم التحقق من المعايرة، وتوصيات تقييم الأداء، والمساعدة الفنية للمساعدة في الحفاظ على موثوقية القياس. يمكن للعملاء الاتصال بالفريق الهندسي مباشرةً لاستكشاف الأخطاء وإصلاحها وتخطيط الاستبدال ودعم تحسين النظام عند الحاجة.

---

كتبه فريق Kingmach الهندسي - يدعم مشاريع البنية التحتية في جميع أنحاء العالم منذ عام 2001
