مقياس سلالة الأسلاك الاهتزازية مقابل مقياس الإجهاد الكهربائي: الاختلافات الرئيسية

1. اختيار مقياس الانفعال المناسب في المشاريع الهندسية

يتزايد الطلب العالمي على مراقبة الصحة الهيكلية (SHM) في البنية التحتية بسرعة. يلعب قياس الضغط الدقيق دورًا حيويًا في ضمان سلامة المشروع والمتانة على المدى الطويل والامتثال التنظيمي. عادة ما يختار مديرو المشاريع بين تقنيتين رئيسيتين: مقياس ضغط الأسلاك الاهتزازية (VWSG) ومقياس الضغط الكهربائي (ESG). توفر هذه المقالة مقارنة شاملة لقياس الضغط لمساعدة المهندسين والمقاولين وفرق المشتريات على تحديد الحل المناسب لمشاريعهم المحددة.

2. مبادئ العمل: كيف تقوم كل تقنية بقياس الضغط

2.1 تهتز قياس سلالة الأسلاك (فوسغ)

يعمل VWSG على أساس تغيير تردد السلك المشدود داخل المستشعر. يتسبب الإجهاد الهيكلي في حدوث اختلاف في التوتر في هذا السلك، مما يؤدي بعد ذلك إلى تغير ترددي قابل للقياس. هذه الإشارة المولدة رقمية بطبيعتها، مما يعني أنها تظل مستقرة حتى عند إرسالها عبر مسافات طويلة. ومن الأفكار الأساسية للمهندسين أن هذه الإشارة المعتمدة على التردد هي إشارة رقمية بطبيعتها وتظل مستقرة للغاية حتى عند إرسالها عبر مسافات طويلة. وهذه ميزة رئيسية لتقنية VWSG في البيئات القاسية.

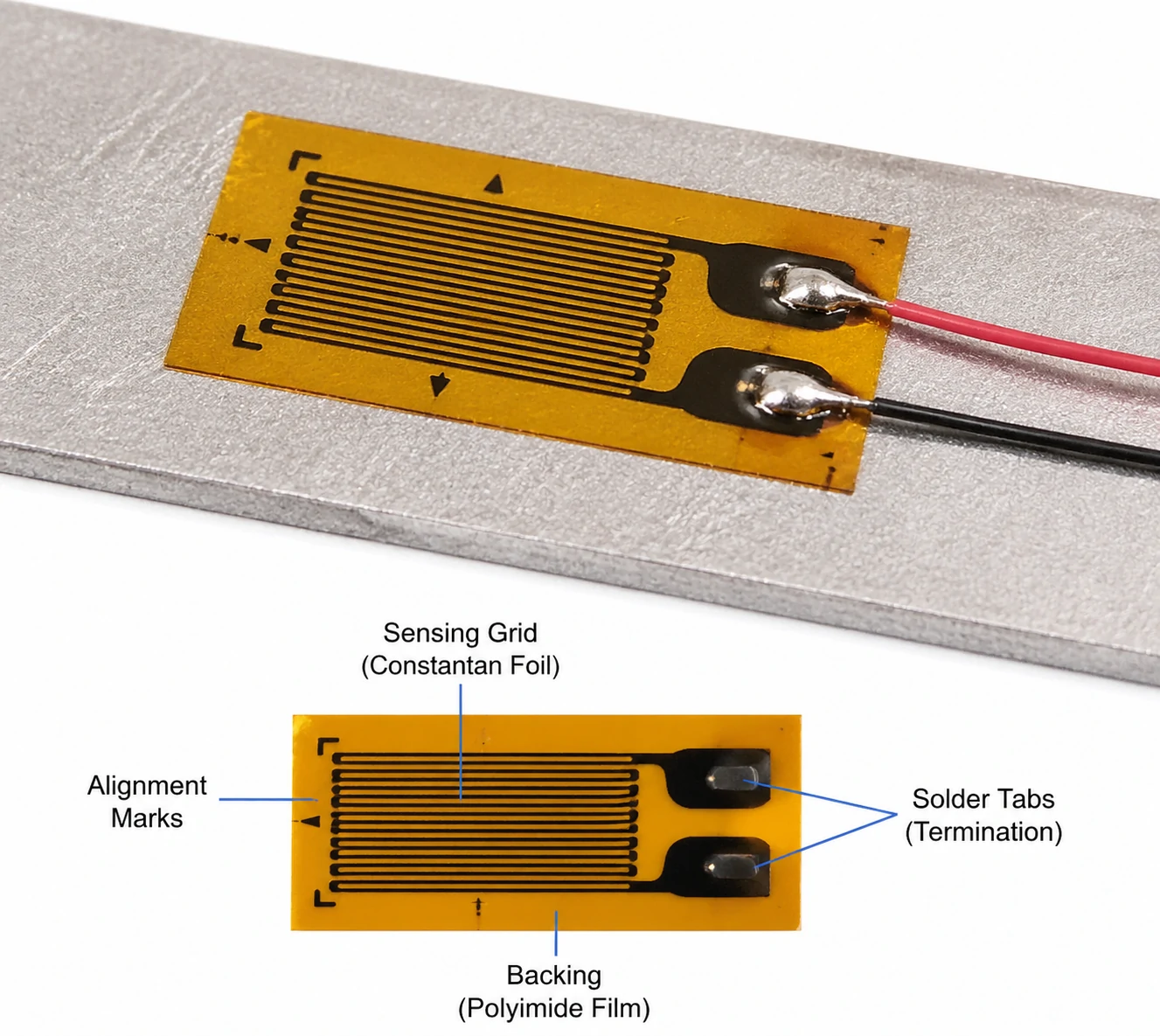

2.2 مقياس الإجهاد الكهربائي (ESG)

يعمل مقياس الضغط الكهربائي، أو مقياس ضغط المقاومة، على أساس تغيير المقاومة الكهربائية. يؤدي الإجهاد الجسدي إلى تغير المقاومة هذا، والذي تقوم دائرة جسر ويتستون بتحويله بعد ذلك إلى خرج جهد قابل للقياس. يتطلب هذا النظام التناظري تكييفًا وتضخيمًا دقيقًا للإشارة لإنتاج بيانات قابلة للاستخدام. إحدى الأفكار الرئيسية هي أن فريق ESG يتفوق في اكتشاف التغيرات المجهرية ولكنه أكثر عرضة للتدخل البيئي.

3. مقارنة الأداء: الدقة والثبات والحساسية

3.1 دقة القياس

يوفر مقياس الضغط الكهربائي دقة عالية على المدى القصير. في المقابل، يوفر مقياس ضغط السلك المهتز دقة موثوقة بشكل استثنائي على المدى الطويل.

3.2 الاستقرار على المدى الطويل

تتفوق VWSG في مشاريع المراقبة متعددة السنوات لأن آليتها الفيزيائية تقاوم الانحراف بطبيعتها. غالبًا ما تواجه ESG صعوبات في التطبيقات طويلة المدى. تعتبر ESG عرضة بشكل كبير للإشارة إلى الانجراف وتأثيرات درجات الحرارة الضارة مع مرور الوقت.

3.3 الحساسية والقرار

يوفر ESG حساسية فائقة، مما يجعله مناسبًا بشكل أفضل لقياس الإجهاد الدقيق وإجراء الاختبارات المعملية والتقاط تغييرات القياس الديناميكية. يعمل VWSG بدقة أقل قليلاً، مما يجعله مثاليًا لمراقبة الأحمال الثابتة وبطيئة التغير.

4. القدرة على التكيف البيئي: ما الذي يؤدي بشكل أفضل في الظروف القاسية؟

4.1 مقاومة درجات الحرارة

تؤثر التغيرات في درجات الحرارة على جميع أجهزة استشعار مراقبة الصحة الهيكلية. يتميز VWSG بتعويض درجة الحرارة المدمج، مما يؤدي إلى تبسيط عملية جمع البيانات. تتطلب ESG آليات تعويض خارجية للحفاظ على سلامة البيانات أثناء تقلبات درجات الحرارة.

4.2 الرطوبة والتآكل والغبار

إن VWSG محكم الإغلاق تمامًا ضد العناصر، مما يجعله مناسبًا للغاية للتطبيقات المدمجة. تعتبر ESG حساسة للغاية لجودة التركيب وتتطلب حماية خارجية كبيرة للبقاء على قيد الحياة بسبب الرطوبة والغبار.

4.3 التداخل الكهرومغناطيسي (EMI)

إن VWSG محصن تمامًا ضد التداخل الكهرومغناطيسي لأنه يعتمد على إشارة التردد. تظل ESG حساسة للغاية لـ EMI لأنها تنتج إشارة تناظرية. توفر هذه الحصانة زاوية بيع قوية لاستخدام مستشعرات VWSG في مشاريع البنية التحتية الكبرى. إنها تؤدي أداءً جيدًا بشكل استثنائي في المناطق الساحلية والأنفاق تحت الأرض والسدود الكبيرة.

5. التركيب والصيانة: اعتبارات عملية للمهندسين

5.1 تعقيد التثبيت

تتطلب ESG عملية تثبيت دقيقة. يجب على الفنيين إجراء إعداد دقيق للسطح والتأكد من الترابط اللاصق المهم لتحقيق قراءات دقيقة. يوفر VWSG تجربة تثبيت أكثر قوة. يمكن للعمال بسهولة تكييف VWSG للتضمين المباشر للخرسانة دون المساس بالمستشعر.

5.2 متطلبات الصيانة

تحمل معايير ESG مخاطر فشل أعلى في هذا المجال. يجب على المشغلين إجراء معايرة متكررة للحفاظ على عمل ESG بشكل صحيح. يتطلب VWSG الحد الأدنى من الصيانة بمجرد تثبيته. تؤدي هذه المتانة إلى عمر خدمة طويل جدًا لـ VWSG.

6. الحصول على البيانات وتوافق أنظمة المراقبة

6.1 نقل الإشارة

يتعامل نظام VWSG مع الإرسال لمسافات طويلة بسهولة، ويرسل إشارات دقيقة تصل إلى عدة كيلومترات. يعاني ESG من صعوبة تشغيل الكابلات الطويلة وهو مقيد بشدة بسبب ضوضاء الإشارة.

6.2 التكامل مع أنظمة SHM

يوفر كلا النوعين من أجهزة الاستشعار التكامل مع شبكات مراقبة الصحة الهيكلية الحديثة. أنها تضمن التوافق مع مسجلات البيانات القياسية. وهي تتصل بسلاسة بمنصات مراقبة إنترنت الأشياء وأنظمة المراقبة عن بعد. تمثل إمكانية التشغيل البيني هذه فرصة عظيمة لتقديم حلول مراقبة كاملة للعملاء.

7. التطبيقات النموذجية: حيث يكون أداء كل مستشعر أفضل

7.1 تطبيقات قياس انفعال الأسلاك الاهتزازية

• السدود ومحطات الطاقة الكهرومائية
• الجسور والأنفاق
• أسس عميقة
• المنحدرات والرصد الجيوتقنية

7.2 تطبيقات قياس الضغط الكهربائي

• الاختبارات المعملية
• البحث والتطوير في مجال الطيران والسيارات
• الاختبارات الهيكلية قصيرة المدى
• قياسات ديناميكية عالية التردد

8. التكلفة مقابل القيمة: الميزانية قصيرة الأجل مقابل عائد الاستثمار على المدى الطويل

عند تحليل الأسلاك الاهتزازية مقابل خيارات مقياس ضغط المقاومة، يجب على الفرق النظر إلى ما هو أبعد من سعر الشراء الأولي. تقدم ESG تكلفة أولية أقل. ومع ذلك، تؤدي الصيانة والاستبدالات المتكررة إلى تكلفة دورة حياة أعلى بكثير للمعايير البيئية والاجتماعية والحوكمة (ESG). يتطلب VWSG استثمارًا مقدمًا أعلى. مع مرور الوقت، توفر VWSG تكلفة صيانة واستبدال أقل. إحدى الأفكار الحاسمة في مجال المشتريات هي أن التكلفة الإجمالية للملكية (TCO) لها أهمية أكبر بكثير في المشاريع الكبيرة ومتعددة السنوات.

9. دليل القرار: كيفية اختيار مقياس الضغط المناسب لمشروعك

9.1 معايير الاختيار الرئيسية

يجب على فرق المشتريات تقييم العديد من العوامل الأساسية قبل إجراء الاختيار النهائي لجهاز الاستشعار. يجب عليك مراعاة المدة الإجمالية للمشروع والظروف البيئية المحددة في الموقع. يجب عليك أيضًا تحديد الدقة المطلوبة، وتحديد قيود الميزانية الصارمة الخاصة بك، وتقييم جدوى التثبيت بشكل عام.

9.2 جدول المقارنة السريعة

عامل	سلك تهتز	كهربائي
استقرار	ممتاز	متوسط
حساسية	متوسط	ممتاز
متانة	ممتاز	قليل
التكلفة (الأولي)	أعلى	أدنى

10. الخلاصة: مطابقة التكنولوجيا لاحتياجات المشروع

ببساطة لا يوجد حل "مقاس واحد يناسب الجميع" عند اختيار أجهزة الاستشعار الهيكلية. باختصار، يعد VWSG الخيار الأمثل للمراقبة طويلة المدى في البيئات القاسية. تظل ESG أفضل أداة لتطبيقات الاختبار عالية الدقة وقصيرة المدى.

نحن ندعو القراء لطلب استشارة فنية مع فريقنا الهندسي. يمكننا مساعدتك في الحصول على حلول استشعار مخصصة ومناقشة متطلبات مشروعك المحددة بعمق. اتصل بنا للحصول على حل مخصص لمراقبة الضغط لمشروع البنية التحتية التالي الخاص بك.

[اتصل بنا الآن!]

الأسئلة الشائعة

1. ما هو الفرق الرئيسي بين مقياس ضغط السلك المهتز ومقياس الضغط الكهربائي؟

الفرق الرئيسي يكمن في مبادئ عملهم. يعتمد VWSG على تحول التردد لسلك مشدود لقياس الإجهاد، بينما يقيس ESG الإجهاد من خلال التغير في المقاومة الكهربائية.

2. ما هو مقياس الضغط الأفضل لمشاريع البنية التحتية طويلة المدى؟

يعد مقياس ضغط السلك الاهتزازي أفضل للمشاريع طويلة المدى. ويتميز بمقاومة متأصلة لانجراف الإشارة ويتحمل بسهولة الظروف البيئية القاسية على مدار عدة سنوات.

3. لماذا تواجه أجهزة قياس الضغط الكهربائي صعوبة في نقل الإشارات لمسافات طويلة؟

تقوم مقاييس الضغط الكهربائي بإخراج إشارة جهد تناظرية. تتحلل هذه الإشارة التناظرية عند تشغيل الكابلات الطويلة وتلتقط بسهولة التداخل الكهرومغناطيسي (EMI) وضوضاء الإشارة.

4. هل يمكنني دمج أجهزة قياس الضغط الكهربائي مباشرة في الخرسانة؟

رغم أن ذلك ممكن، إلا أنه لا يوصى به بدون حماية خارجية واسعة النطاق. إن VWSGs محكمة الغلق تمامًا وقوية بشكل طبيعي، مما يجعلها معيار الصناعة للتضمين الخرساني المباشر.

5. ما هو الخيار الذي يوفر عائدًا أفضل على الاستثمار (ROI)؟

بالنسبة للمشاريع قصيرة المدى أو المشاريع المعملية، توفر ESG عائدًا أفضل على الاستثمار نظرًا لانخفاض التكاليف الأولية. بالنسبة لمشاريع البنية التحتية واسعة النطاق أو متعددة السنوات، توفر VWSG عائد استثمار أفضل بكثير لأن التكلفة الإجمالية للملكية أقل بسبب الحد الأدنى من احتياجات الصيانة والاستبدال.
