تطبيقات قياس الانفعال في البناء: شرح الفوائد الرئيسية

كل فشل هيكلي كبير في البناء الحديث يشترك في علامة تحذير مشتركة - علامة تصل بصمت، قبل أسابيع أو أشهر من تشقق الخرسانة أو انحناء الفولاذ. كان هذا التحذير بمثابة تغيير في الضغط: تشوه غير مرئي يتراكم داخل المادة تحت الحمل. لم تكن المشكلة أن الهيكل فشل في التواصل. المشكلة هي أن لا أحد كان يستمع.

مقاييس الضغط تغير ذلك. فهي ليست أدوات سلبية. إنها نظام الإنذار المبكر لصناعة البناء والتشييد - أجهزة الاستشعار التي تحول الضغط الميكانيكي غير المرئي إلى بيانات قابلة للقياس وقابلة للتنفيذ. المهندسون الذين ينشرونها لا يقومون فقط بجمع الأرقام. إنهم يوسعون قدرتهم على الرؤية داخل الهيكل الذي، بمجرد بنائه، يصبح معتمًا لكل طرق التفتيش الأخرى.

تشرح هذه المقالة مكان استخدام مقاييس الضغط في البناء، وما هي الفوائد المحددة التي تقدمها لفرق المشروع ومالكي الأصول، وكيفية اختيار النوع المناسب لأي تطبيق معين.

ماذا يفعل مقياس الضغط في الواقع؟

قبل فحص التطبيقات، من المفيد أن تكون واضحًا بشأن ماهية السلالة، وسبب أهمية قياسها.

تتعرض جميع الهياكل لتشوهات طفيفة عند تعرضها للوزن. تؤدي شاحنة تعبر عارضة جسر إلى انحناء الحزمة إلى الأسفل. يؤدي تشييد المبنى إلى تعرض كومة خرسانية للضغط. ينحني الجدار الاستنادي لأن أعمال الحفر تتم على جانبه المقابل. يعرف العلماء الانفعال بأنه التشوه الذي يحدث في المواد، والذي يقيسونه من خلال الإجهاد الدقيق (με) لدراسة الحركات الخفية التي لا يستطيع الناس ملاحظتها.

يكتشف مقياس الضغط هذه التغييرات ويحولها إلى إشارة كهربائية. يعمل مقياس الضغط كأداة قياس تتتبع الحركات الهيكلية بشكل مستمر عن طريق اكتشاف كل من التمدد والضغط بدقة سلالة واحدة.

النوع الأكثر استخدامًا على نطاق واسع في البناء المدني والجيوتقني هو مقياس ضغط السلك الاهتزازي (VW). . مبدأ عملها أنيق. يهتز سلك فولاذي مشدود داخل المستشعر بتردد طبيعي. عندما يتشوه الهيكل المحيط، يتغير شد السلك، ويتغير تردد الرنين. يُترجم تحول التردد هذا مباشرةً إلى قراءة الضغط. نظرًا لأن التردد محصن ضد انحراف مقاومة الكابلات وتغير الجهد، فإن أجهزة قياس VW تحافظ على الدقة عبر مسارات الكابلات التي تتجاوز 1000 متر وفترات القياس التي تمتد لعقود - وهما شرطان يؤديان بشكل روتيني إلى استبعاد مقاييس الرقائق المقاومة للمراقبة الدائمة للبنية التحتية.

مع إنشاء هذا الأساس، هنا تقوم هذه المستشعرات بعملها الأكثر أهمية.

حيث يتم استخدام مقاييس الانفعال في البناء - ستة تطبيقات مهمة

1. الجسور والمنشآت المرتفعة

تعمل أجهزة قياس الضغط المثبتة على السطح والملحومة على عوارض الجسور وألواح السطح ومناطق التحمل على تتبع استجابة الحمل المباشر والتدوير الحراري والزحف طويل المدى. بالنسبة للجسور القديمة التي تواجه أحمال مرورية متزايدة أو التعديل التحديثي الزلزالي، فإن هذه البيانات تبلغ قرارات تصنيف الأحمال بأدلة هيكلية فعلية بدلاً من الافتراضات الهندسية المحافظة. كما أنه يحدد أيضًا الأقسام التي تعاني من تركيزات إجهاد غير طبيعية - وهو المؤشر الأول لضرر التعب الموضعي.

2. صب الخرسانة والهياكل الجماعية

يتم صب مقاييس ضغط التضمين مباشرة في الخرسانة الطازجة أثناء البناء. إنهم يراقبون ضغوط المعالجة، والتدرجات الحرارية داخل كتلة الخرسانة، والهبوط طويل الأمد - وجميع العمليات التي لا يمكن الوصول إليها تمامًا بعد اكتمال الصب. في بناء السدود ودعائم الجسور السميكة وألواح الأساس الكبيرة، يمكن للتدرجات الحرارية الداخلية أثناء عملية الترطيب أن تولد ضغوط الشد التي تؤدي إلى تشقق الخرسانة من الداخل. تكتشف المقاييس المدمجة هذه الظروف في الوقت الفعلي، مما يسمح للمقاولين بضبط إجراءات المعالجة قبل حدوث الضرر. وهذا يجعل مراقبة التضمين أداة لمراقبة الجودة أثناء البناء، وليس مجرد أداة فحص بعد ذلك.

3. الأساسات العميقة وأنظمة الخوازيق

يتم تركيب مقاييس إجهاد حديد التسليح في خط واحد مع قضبان التسليح أثناء تجميع قفص الوبر، ثم يتم صبها في الوبر. إنهم يقيسون نقل الحمولة الفعلي من رأس الكومة إلى الطبقات الحاملة أدناه - وهي البيانات التي يستحيل الحصول عليها بعد صب الكومة بالخرسانة. وهذا يؤكد بشكل مباشر صحة افتراضات التصميم الجيوتقني التي تم وضعها خلال مرحلة تصميم أساس المشروع. بالنسبة للمباني الشاهقة وأرصفة الجسور وأي هيكل يكون فيه أداء الأساس أمرًا بالغ الأهمية، فإن خطوة التحقق هذه تسد الفجوة بين ما تنبأ به النموذج وما تقدمه الأرض فعليًا.

4. الجدران الاستنادية ودعم الحفريات

تواجه المناطق الحضرية أخطر تحديات المراقبة أثناء أعمال الحفر العميق. توفر مقاييس الضغط على الأكوام الجندية، والأكوام الورقية، والمثبتات الخلفية قراءات مستمرة طوال تسلسل الحفر. ويقومون بتحديد التغيرات في ضغط التربة وحركة المبنى قبل ظهور أي تغيرات مادية. تساعد البيانات فرق البناء على تحديد خطوات الحماية اللازمة أثناء تحديد مدى سرعة الحفر ومتى يتم تثبيت الهياكل الداعمة في مواقع إنشاء مترو الأنفاق ومواقع حفر الطابق السفلي بجوار المباني القائمة.

5. أعمال الأنفاق ومترو الأنفاق

تكتشف أجهزة القياس المثبتة على بطانات الأنفاق ومجموعات المسامير الصخرية التقارب الناجم عن الأعباء الزائدة - الانخفاض التدريجي في قطر النفق الناتج عن الضغط الأرضي بمرور الوقت. فهي تعمل على حل التغييرات على مقياس المليمتر، مما يجعلها قادرة على تحديد عدم الاستقرار المتطور قبل فترة طويلة من ظهور الحالة للمفتشين. في حفر الأنفاق ذات الأرض الناعمة عبر المناطق الحضرية، حيث يجب أن تظل التسوية السطحية ضمن حدود المسموح بها بالمليمتر، فإن هذا القرار ليس تحسينًا تقنيًا. إنه شرط للسلامة.

6. أبراج الرياح والهياكل الشاهقة

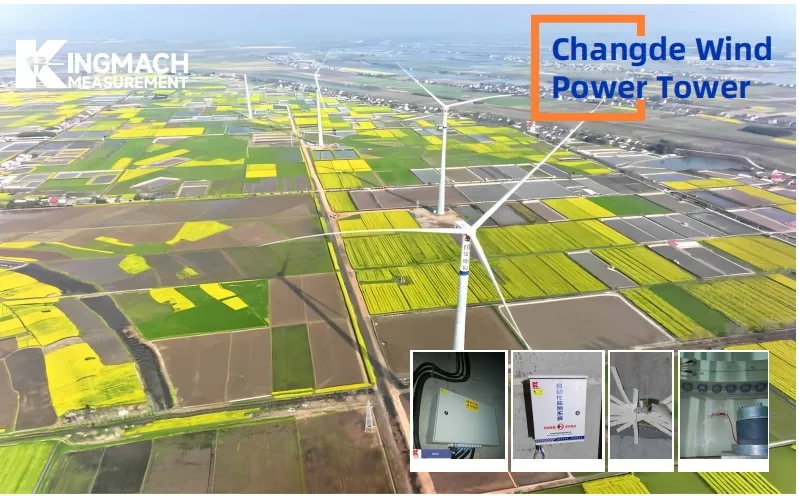

تقوم أجهزة قياس الضغط الملحومة السطحية على حواف برج توربينات الرياح وأقسام القاعدة بمراقبة تراكم الكلال تحت التحميل الدوري الذي يهيمن على عمر خدمة برج الرياح. كل دورة للدوار تطبق دورة ضغط صغيرة على البرج. على مدار عشرين عامًا، يصل عدد هذه الدورات إلى المليارات. تسمح بيانات الإجهاد للمشغلين بحساب عمر الكلال المتبقي بدقة - والانتقال من جداول الفحص ذات الفترات الثابتة إلى برامج الصيانة القائمة على الحالة والتي تكون أكثر أمانًا وأكثر فعالية من حيث التكلفة.

ستة فوائد رئيسية لمراقبة قياس الضغط في مشاريع البناء

فهم التطبيقات مفيد. إن فهم سبب تبرير هذه التطبيقات للاستثمار هو ما يمكّن فرق المشروع من إثبات الأمر داخليًا وللعملاء. هذه هي الفوائد الستة الأكثر أهمية.

الفائدة 1: الاكتشاف المبكر للضائقة الهيكلية

تكتشف مقاييس الضغط أنماط الحمل الشاذة قبل أسابيع أو أشهر من ظهور الأعراض العيانية - التشقق، والانحراف، والهبوط -. هذه المهلة تحول الاستجابة لحالات الطوارئ إلى تدخل مخطط له. عادة ما يكون الفرق المالي بين الإصلاح الخاضع للرقابة والإغلاق الهيكلي غير المخطط له من حيث الحجم. فرق السلامة مطلق. الكشف المبكر لا يوفر المال فحسب. إنه يوفر الوقت للمهندسين لاتخاذ قرارات مستنيرة بدلاً من اتخاذ قرارات تفاعلية.

الفائدة 2: التحقق من صحة افتراضات التصميم الهندسي

لا يوجد نموذج بنيوي يمثل نسخة طبق الأصل مثالية للواقع. سلوك التربة، وتوزيع الأحمال، وأداء الاتصال، وتقلب المواد كلها تؤدي إلى وجود فجوات بين ما تتنبأ به حسابات التصميم وما يواجهه الهيكل فعليًا. توفر بيانات قياس الضغط من الأحمال الحقيقية ردود الفعل التي تسد تلك الفجوات. يعتبر هذا التحقق ذا قيمة خاصة في المشاريع الأولى من نوعها، أو ظروف الأرض المعقدة، أو الأشكال الهندسية الهيكلية المبتكرة - بالضبط المواقف التي يكون فيها عدم اليقين في التصميم أعلى مستوياته وتكون تكلفة الخطأ أكبر.

الفائدة 3: بيانات مستمرة في الوقت الفعلي عبر دورة حياة الأصول الكاملة

يوفر الفحص اليدوي الدوري لمحة سريعة. توفر مجموعة شبكية من أجهزة قياس الضغط فيلمًا مستمرًا. تتصل أجهزة القياس بمسجلي البيانات ومنصات العرض المرئي، وتوفر قراءات على مدار الساعة طوال أيام الأسبوع مع حدود تنبيه قابلة للتكوين. يمكن لأصحاب المشاريع مراقبة السلامة الهيكلية من أي مكان، وهي ميزة تشغيلية كبيرة لأصحاب الأصول الدوليين الذين يديرون البنية التحتية عبر مناطق جغرافية متعددة. تعمل المراقبة عن بعد أيضًا على تقليل تكرار زيارات الخبراء المكلفة للموقع - مما يوفر توفيرًا مباشرًا على المشاريع الكبيرة والمتفرقة جغرافيًا.

الفائدة 4: دعم الامتثال التنظيمي وتقارير السلامة

ويشترط المنظمون في العديد من الولايات القضائية الآن مراقبة هيكلية موثقة كشرط للحصول على تراخيص تشغيل السدود والجسور الرئيسية والمؤسسات الشاهقة. تنتج أنظمة قياس الضغط سجلات البيانات ذات الطابع الزمني والمعايرة التي تلبي هذه المتطلبات. كما أنها توفر سجل الأدلة اللازمة للتحقيق في الحوادث، ومطالبات التأمين، وتقييمات المسؤولية. بالنسبة لأصحاب المشاريع الذين يعملون في بيئات تنظيمية متعددة، فإن بروتوكول المراقبة المتسق المبني على أجهزة استشعار تمت معايرتها دوليًا يبسط الامتثال إلى حد كبير.

المنفعة 5: تمديد عمر الأصول من خلال الصيانة المعتمدة على البيانات

تتجنب الهياكل التي يتم صيانتها وفقًا لبيانات الحالة الفعلية بدلاً من الفواصل الزمنية الثابتة حدوث خطأين متماثلين: التقاعد المبكر (إيقاف تشغيل هيكل لا يزال لديه سنوات من عمر الخدمة الآمن المتبقي) والتدخل المؤجل (الاستمرار في تشغيل هيكل بعد النقطة التي تكون فيها تكاليف الصيانة أكثر من الاستبدال). لقد أدت استراتيجيات الصيانة المبنية على أجهزة الاستشعار إلى إطالة عمر خدمة البنية التحتية باستمرار لسنوات أو عقود في برامج البنية التحتية الرئيسية في جميع أنحاء العالم. يتضاعف العائد على الاستثمار في أجهزة الاستشعار على مدى العمر التشغيلي للأصل.

الفائدة 6: تقليل التعرض للتأمين والمسؤولية

تحظى هذه الميزة باهتمام أقل في الأدبيات التقنية مما تستحقه. ويتزايد الاعتراف ببرامج المراقبة الهيكلية الموثقة من قبل شركات تأمين المشاريع، وممولي الامتيازات، ووكالات تصنيف سندات البنية التحتية كدليل على الإدارة النشطة للمخاطر. ويخلف هذا الاعتراف تأثيرات قابلة للقياس: انخفاض أقساط التأمين، وشروط إقراض أكثر ملاءمة، وتعزيز ثقة المستثمرين في امتيازات البنية الأساسية الطويلة الأجل. بالنسبة لمطوري المشاريع، لا يعد نظام الاستشعار مجرد أداة تقنية. إنها أداة للحوكمة المالية.

اختيار مقياس الضغط المناسب لمشروع البناء الخاص بك

اختيار نوع المقياس الصحيح يتبع سؤالين: متى سيتم تركيبه بالنسبة للبناء؟ ما هي العناصر المادية والهيكلية التي تراقبها؟

سيناريو المشروع	نوع المقياس الموصى به	السبب الرئيسي
صب الخرسانة الجديدة (الأساسات، السدود، البلاطات)	تضمين مقياس سلالة فولكس فاجن	تم تركيبه قبل الصب؛ لا يمكن الوصول بعد

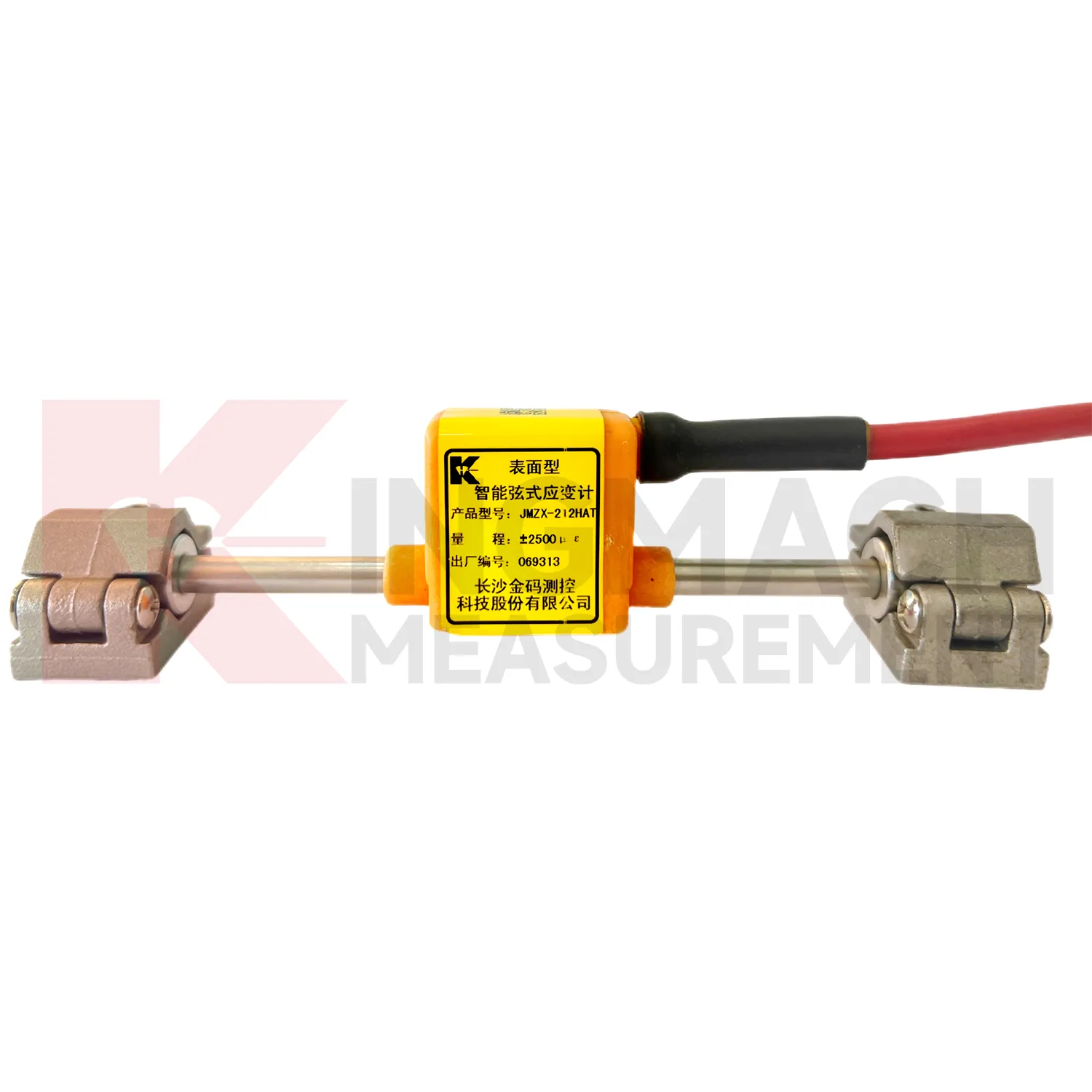

الخرسانة أو الأخشاب الهيكلية الموجودة	مقياس ضغط VW مثبت على السطح	انسحب أو المستعبدين دون تدخل هيكلي
أعضاء فولاذية، عوارض الجسور، حواف البرج	مقياس ضغط VW ملحوم بالسطح	الرابطة الملحومة تتحمل الاهتزازات والأحمال الدورية
مراقبة حديد التسليح والخوازيق	مقياس إجهاد حديد التسليح	يقيس الحمل المحوري مباشرة داخل الشريط

بالإضافة إلى اختيار النوع، هناك اعتباران آخران ينطبقان على معظم المشاريع الدولية. أولاً، تتكامل متغيرات الإخراج الذكية والرقمية - النماذج ذات مخرج RS-485 وتعويض درجة الحرارة على متن الطائرة - مباشرةً مع مسجلات بيانات إنترنت الأشياء ومنصات المراقبة المركزية. تتطلب العديد من مواصفات مناقصة البنية التحتية الآن بشكل صريح مخرجات أجهزة الاستشعار الرقمية، خاصة في المدن الذكية ومشاريع النقل الكبرى. ثانيًا، تعتبر شهادات معايرة المصنع ضرورية للامتثال التنظيمي ووثائق التأمين. يجب على المشترين التأكد من إمكانية تتبع المعايرة قبل الشراء، خاصة عند شراء أجهزة الاستشعار عبر الحدود.

للمهندسين الذين يحددون أجهزة قياس الضغط لمشاريع البنية التحتية، نطاق قياس سلالة الأسلاك الاهتزازية من Kingmach  يغطي تكوينات السطح، والتضمين، واللحام، ومقياس ضغط حديد التسليح - مع خيارات الإخراج الرقمي الذكية المصممة للتكامل مع أنظمة المراقبة الحديثة.

خاتمة

الهيكل تحت الحمل يتواصل دائمًا. إنه يتواصل من خلال التشوهات الدقيقة التي لا يمكن لعين المفتش اكتشافها ولا يمكن لأي مسح بصري قياسها. إن أجهزة قياس الضغط هي الأدوات التي تجعل هذا الاتصال واضحًا، حيث تترجم الضغط الميكانيكي إلى بيانات يحتاجها المهندسون وأصحاب الأصول لاتخاذ قرارات سليمة.

تمتد الفوائد إلى ما هو أبعد من غرفة الأجهزة. الاكتشاف المبكر ينقذ الأرواح والميزانيات. يؤدي التحقق من صحة التصميم إلى تحسين جودة المشاريع المستقبلية. تتيح المراقبة المستمرة إمكانية المراقبة عن بعد على أي نطاق. يصبح الامتثال التنظيمي قابلاً للتوثيق وليس افتراضيًا. الصيانة تطيل عمر الأصول. وتتحسن إدارة المخاطر المالية بطرق واضحة لشركات التأمين والمستثمرين على حد سواء.

إن المستشعر المناسب، المحدد بشكل صحيح والمثبت بشكل صحيح، لا يقوم ببساطة بتسجيل ما يفعله الهيكل. فهو يمنح كل أصحاب المصلحة - المهندس، والمالك، والمنظم، وشركة التأمين - الثقة لمعرفة أن الهيكل يتصرف كما ينبغي، والتحذير الذي يحتاجون إليه عندما لا يكون الأمر كذلك.

إذا كنت تحدد أجهزة استشعار لمشروع قادم، فاتصل بفريق Kingmach الفني لإبلاغه بمعلمات المشروع الخاص بك للحصول على توصية اختيار أجهزة الاستشعار المصممة خصيصًا لنوع الهيكل الخاص بك، وظروف التثبيت، وأهداف المراقبة.

التعليمات

1. ما هي أنواع مقاييس الضغط الأكثر استخدامًا في البناء المدني؟

تعد مقاييس ضغط الأسلاك الاهتزازية (VW) الخيار السائد لتطبيقات المراقبة المدنية والجيوتقنية الدائمة. وهي متوفرة في تكوينات مثبتة على السطح، ومضمنة، وملحومة على السطح، ومقياس إجهاد حديد التسليح لتناسب العناصر الهيكلية المختلفة وظروف التثبيت. يوفر مبدأ إخراج التردد الخاص بهم قراءات مستقرة وطويلة الأجل لا يمكن لمقاييس الرقائق المقاومة الحفاظ عليها بشكل موثوق خلال برامج المراقبة المتعددة السنوات.

2. ما هي مدة بقاء أجهزة قياس الضغط المدمجة داخل الهياكل الخرسانية؟

تم تصميم مقاييس التضمين عالية الجودة من شركة VW لعمر خدمة يتجاوز 25 إلى 30 عامًا عند تركيبها وحمايتها بشكل صحيح باستخدام توجيه الكابل المناسب. أنتجت العديد من منشآت مراقبة السدود والجسور بيانات متسقة لأكثر من عقدين من الزمن. يعتمد الأداء على المدى الطويل على جودة التثبيت، وحماية الكابل، واستقرار معايرة عنصر الاستشعار - وكلها عوامل يجب تأكيدها مع الشركة المصنعة قبل الشراء.

3. هل يمكن لمقاييس الضغط أن تعمل في الظروف المغمورة بالمياه أو المغمورة بالمياه بالكامل؟

نعم. تحمل معظم مقاييس سلالة VW من الدرجة المدنية تصنيفات IP68 المقاومة للماء وهي مصممة خصيصًا للتشغيل تحت الماء في البيئات البحرية، والهياكل التي تحتفظ بالمياه، والظروف الأرضية المشبعة. تعمل نماذج التضمين المستخدمة في مراقبة السدود والأساسات الساحلية بشكل روتيني تحت منسوب المياه الجوفية أو داخل جسم الهياكل التي تحتفظ بالمياه طوال عمرها التصميمي الكامل.

4. ما هو الفرق بين مقياس الضغط على السطح ومقياس ضغط التضمين؟

يتم تثبيت مقياس التثبيت على السطح على السطح الخارجي للهيكل الحالي - المرتبط بمادة الإيبوكسي أو المثبت بمسامير من خلال أقواس - بعد اكتمال البناء. يقيس الضغط على السطح الهيكلي. يتم صب مقياس التضمين مباشرة في الخرسانة الطازجة أثناء البناء ويقيس الضغط داخل جسم العنصر الهيكلي. توفر مقاييس التضمين بيانات عن حالة الإجهاد الداخلي للكتلة الخرسانية، والتي لا يمكن للأدوات السطحية الوصول إليها، وتبقى في مكانها بشكل دائم كجزء من الهيكل.

5. كيف تتكامل أجهزة قياس الضغط مع منصات مراقبة الصحة الهيكلية الحديثة؟

تتصل أجهزة قياس الضغط الذكية VW مع مخرج RS-485 الرقمي مباشرة بمسجلات البيانات المتوافقة، والتي تنقل القراءات إلى منصات المراقبة السحابية أو المحلية عبر الشبكات الخلوية أو الفضائية أو السلكية. تعرض هذه الأنظمة الأساسية بيانات الضغط في الوقت الفعلي، وتطبق حدود التنبيه، وتنشئ تقارير تلقائية لفرق الامتثال والصيانة. يتطلب التكامل أجهزة تسجيل بيانات متوافقة واتصالاً بالشبكة في موقع المراقبة - ويجب تحديد كلاهما جنبًا إلى جنب مع اختيار المستشعر في مرحلة تخطيط المشروع.
