كيفية اختيار خلية التحميل المناسبة: دليل اختيار المهندس الجيوتقني

لا تؤدي خلية التحميل غير المتطابقة في مشروع مراقبة مرساة السد إلى إنتاج بيانات سيئة فحسب، بل تؤدي إلى مسؤولية تتعلق بالسلامة. يتراكم انجراف البيانات بصمت. يتم تفويت التنبيهات الهامة. وفي نهاية المطاف، تواجه الفرق عملية إعادة تجهيز مكلفة في منتصف المشروع. يسلط هذا السيناريو الضوء على واقع قاس في الهندسة الجيوتقنية. خلايا الحمل ليست مكونات قابلة للتبديل. يؤدي تحديد النوع الخاطئ إلى اختراق سلامة البيانات، أو تأخير المشروع، أو مخاطر السلامة الجسيمة. يجب أن تفهم كيفية اختيار خلية التحميل المناسبة لتطبيقك المحدد. توفر هذه المقالة إطار عمل عملي للمهندسين وفرق المشتريات لاختيار أجهزة استشعار المراقبة الهيكلية بثقة مطلقة.

ما الذي تقيسه خلية الحمل فعليًا (وما لا تقيسه)

دعونا نحقق الوضوح التأسيسي. تقوم خلية الحمل بتحويل القوة الميكانيكية إلى إشارة كهربائية قابلة للقياس. فهو لا يقتصر على "قياس الوزن". يجب التمييز بين قياس القوة وقياس الضغط وقياس الإزاحة. غالبًا ما يؤدي الخلط بين هذه المفاهيم المميزة إلى عدم تطابق الأدوات.

في المراقبة الجيوتقنية والهيكلية، تعد خلية تحميل الأسلاك الاهتزازية هي الخيار السائد. وهو يختلف بشكل كبير عن أنواع أجهزة قياس الضغط الموجودة عادة في البيئات الصناعية القياسية. علاوة على ذلك، تميز الصناعة الآن بين خلايا الحمل التقليدية و"الذكية". تتميز المستشعرات الذكية بمعالجة الإشارات المدمجة والإخراج الرقمي وإمكانيات متعددة المعلمات. والآن بعد أن فهمنا وظيفتها الأساسية، يجب علينا تقييم بيئة التشغيل.

عامل القرار 1: حدد بيئة القياس الخاصة بك أولاً

يجب عليك تحديد بيئة القياس الخاصة بك قبل النظر في نوع خلية التحميل. يعيد هذا النهج صياغة عملية الاختيار ويتجاوز مقارنات ورقة المواصفات العامة.

تتطلب بيئات الاتصال بالتربة والصخور تصميمات محددة. تحتاج خلايا ضغط الأرض إلى تصميمات ذات وجه مسطح ومساحة كبيرة لتقليل تركيزات الضغط. تخدم عائلة خلية الضغط الأرضي Kingmach (نوع vw والنوع الذكي) هذا الغرض بالضبط. سوف تعطي خلية نقطة التحميل قراءات خاطئة بشكل منهجي في مواد التعبئة. تملي بيئات قضيب التثبيت والأكوام وما بعد الشد أشكالًا مختلفة. يجب أن تتماشى خلايا الحمل المجوفة أو الصلبة بدقة مع قطر المسمار أو الكابل وحجم الإجهاد المسبق.

تتطلب القوالب الهيكلية والأعمال المؤقتة أجهزة استشعار قوية. عدادات القوة المحورية لقوالب صب الخرسانة، مثل مقياس القوة المحورية لقوالب صب الخرسانة الذكية (VW) JMZX-39XXHAT ، توفر إمكانات القراءة السريعة والتسامح القوي في التعامل. تتطلب سياقات المياه والضغط التفاضلي مقاييس الضغط ومقاييس مستوى الماء للضغط التفاضلي. يحددها المهندسون عندما تكون "القوة" هيدروستاتيكية. تذكر أن البيئتين الصناعية والجيوتقنية تختلفان بشكل أساسي. تتغير مدة التثبيت ومدة التعرض والاهتزاز والسياق التنظيمي بناءً على البيئة.

5 أسئلة للإجابة عليها قبل أن تحدد

قبل تحديد نموذج خلية التحميل، أجب عن أسئلة البيئة الخمسة هذه:

1. ما هي المادة المحيطة بالمستشعر؟
2. هل الحمل ديناميكي أم ثابت؟
3. هل سيواجه المستشعر الغمر أو الرطوبة؟
4. إلى متى سيستمر برنامج المراقبة؟
5. ما هي قيود المساحة للتثبيت؟

نوع البيئة		نوع المستشعر الموصى به	نموذج كينغماتش النموذجي
الجيوتقنية	ملامسة التربة والردم (السدود، الجدران الاستنادية، الهياكل المدفونة)	خلية ضغط أرضية مسطحة الوجه وكبيرة المساحة	خلية ضغط الأرض من النوع الذكي وفولكس فاجن
	قضيب مرساة، كومة وما بعد الشد (البراغي الصخرية، المراسي الأرضية، الكابلات سابقة الإجهاد)	خلية تحميل جوفاء	خلية تحميل مجوفة JMZX-3XXXHAT
الهيكلية	أساس عميق ودعامات فولاذية للأنفاق (الدعامات الداعمة، الأضلاع الفولاذية، بطانات الأنفاق)	القوة المحورية / مقياس الحمولة (تركيب من النوع المخلبي)	مقياس تحميل القوة المحورية (فولكس فاجن والنوع الذكي) JMZX-38XXHAT
	القوالب الإنشائية والأعمال المؤقتة (صب الخرسانة، الأعمال الزائفة، إطارات التدعيم)	مقياس القوة المحورية للصندقة	مقياس القوة المحورية لقوالب صب الخرسانة الذكية (VW) JMZX-39XXHAT
	الضغط بين الأسطح الصلبة (محامل الجسور، قواعد الأعمدة، إطارات اختبار الحمل)	خلية تحميل صلبة	خلية تحميل صلبة خلية تحميل صلبة JMZX-34XXHAT
الماء/الضغط	ضغط الماء المسامي في التربة المشبعة (السدود، قلوب السدود، المنحدرات، الردم)	مقياس الضغط	مقاييس الضغط الذكية (VW) JMZX-55XXHAT
	مستوى المياه الجوفية في الآبار والآبار (فحص الموقع، التحكم في نزح المياه، تسرب السد)	مقياس الضغط التفاضلي لمستوى الماء	مقياس مستوى الماء بالضغط التفاضلي
الصناعية/الدقة	الأنظمة الميكانيكية المدمجة (الأسطح الهيكلية الضيقة، المكونات الرقيقة، التكامل في المساحات الضيقة)	مستشعر خلية الحمل بمقياس الضغط (مصغر)	مستشعر خلية الحمل بمقياس الضغط
صناعي	التعدين والحفريات تحت الأرض (الكمرات المساندة، عناصر التسليح، مناطق الضغط الصخري)	مستشعر خلية الحمل بمقياس الضغط على أعضاء الدعم/التعزيز	مستشعر خلية الحمل بمقياس الضغط

استكشف منتج خلية التحميل Kingmach بالكامل: تحميل فئة الخلية

عامل القرار 2: مطابقة نوع خلية التحميل مع تكوين القوة

بعد ذلك، يجب عليك مطابقة نوع خلية التحميل مع تكوين القوة المحدد.

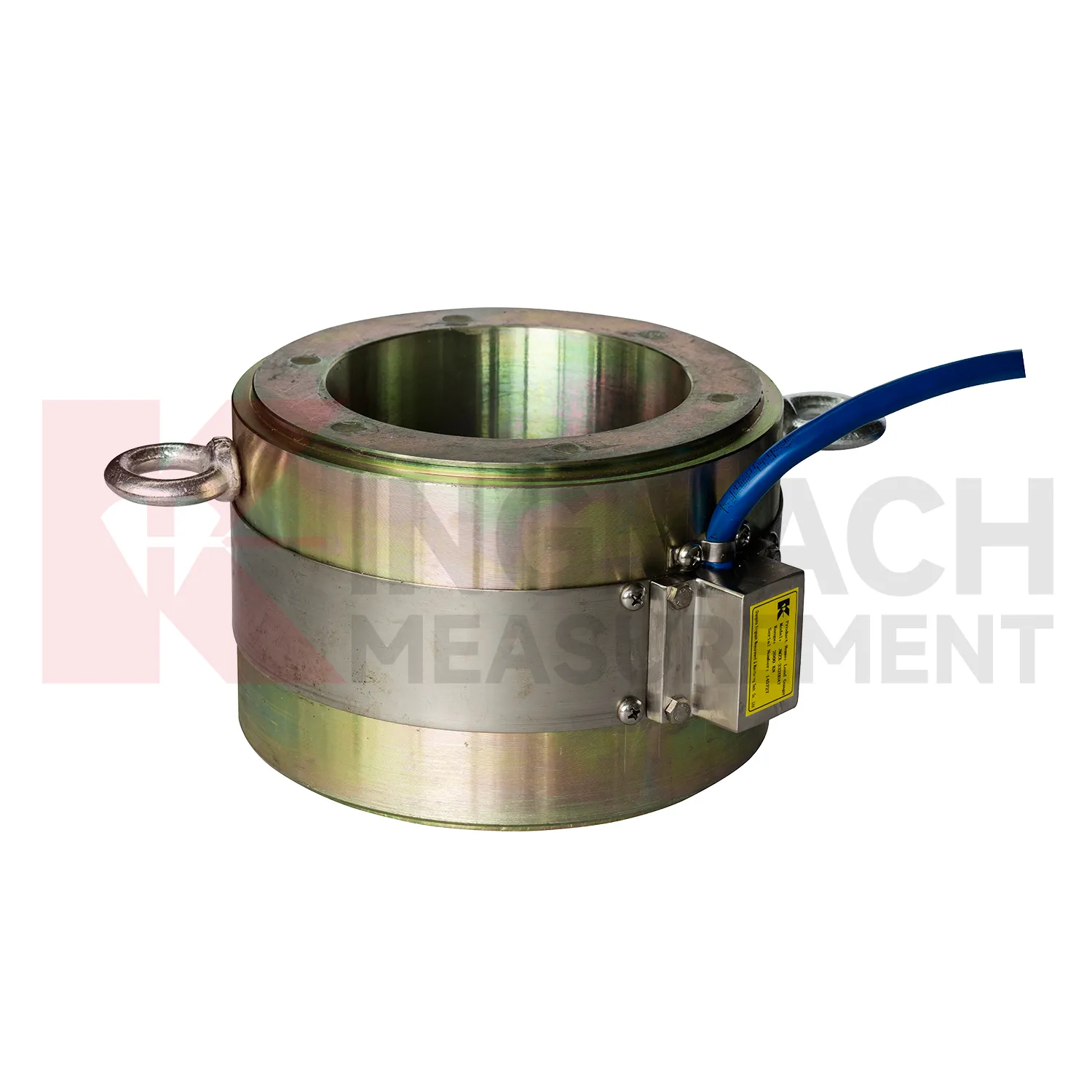

• خلايا الحمل المجوفة (على سبيل المثال، JMZX-3XXXHAT ): تتميز بتصميم من خلال الفتحات لقضبان التثبيت والمسامير الصخرية ورؤوس الأكوام. القوة تمر مباشرة من خلال المركز. إنها مثالية للمراقبة بعد التثبيت دون تعطيل العضو الهيكلي.
• خلايا الحمل الصلبة (على سبيل المثال، JMZX-34/35/36XXHAT ): تقع عناصر الضغط العمودية هذه بين الأسطح الهيكلية. تصبح الخلية نفسها ملحقًا حاملًا. إنها تناسب نطاقات السعة الأعلى بشكل مثالي.

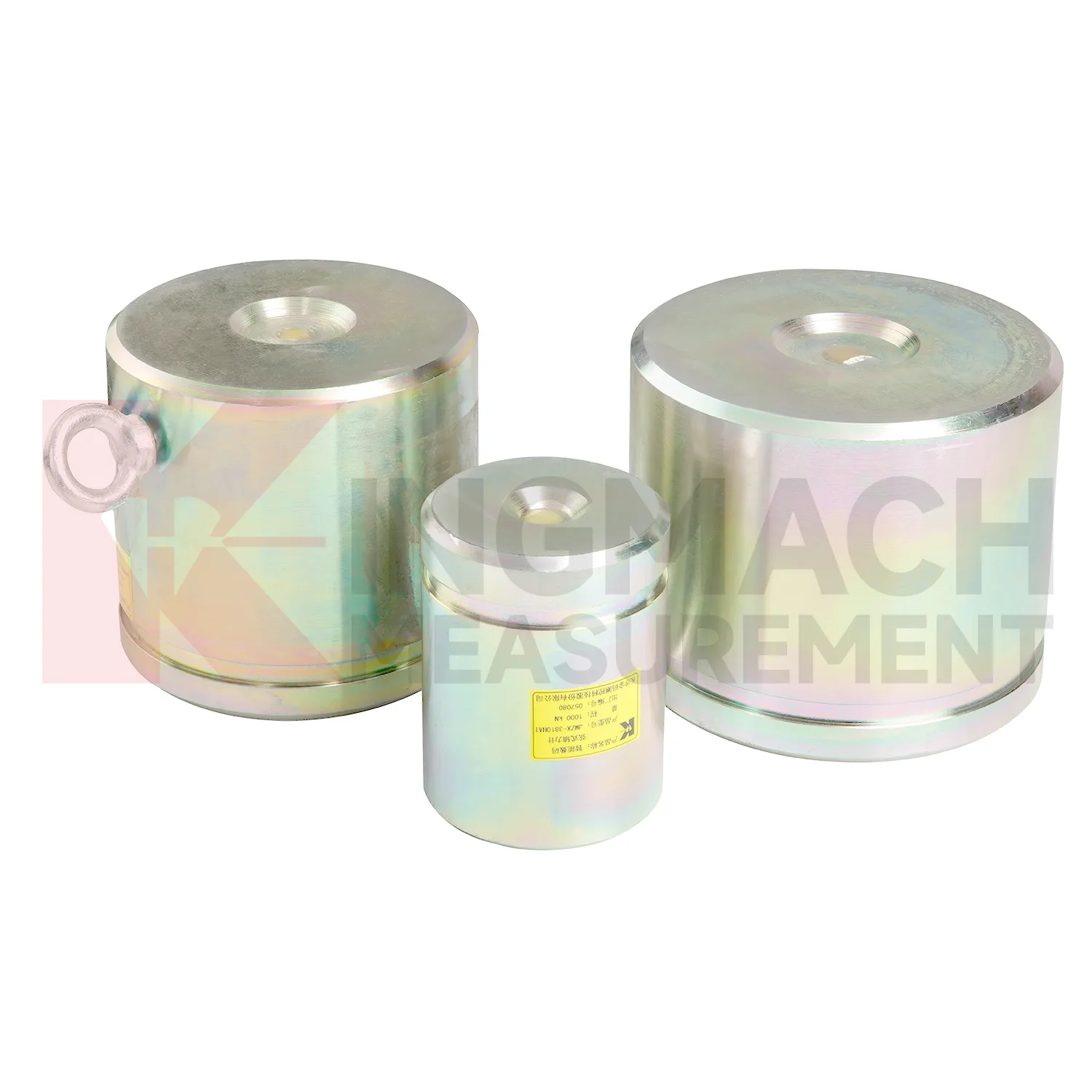

• عدادات تحميل القوة المحورية (على سبيل المثال، JMZX-38XXHAT ): يقوم المهندسون بتحسين هذه العناصر لمراقبة الكابلات والدعامات. إنهم يلتقطون تغييرات ما قبل الإجهاد مع مرور الوقت. تعتبر هذه الوظيفة ضرورية لأداء الجسر والجدار الاستنادي على المدى الطويل.
• خلايا ضغط الأرض (على سبيل المثال، JMZX-50/51XXAT ): تقيس هذه الخلايا المسطحة ذات القطر الكبير الإجهاد السطحي لبنية التربة. يتعامل الطراز الكبير "51" مع تطبيقات السدود والسدود ذات الأحمال العالية.

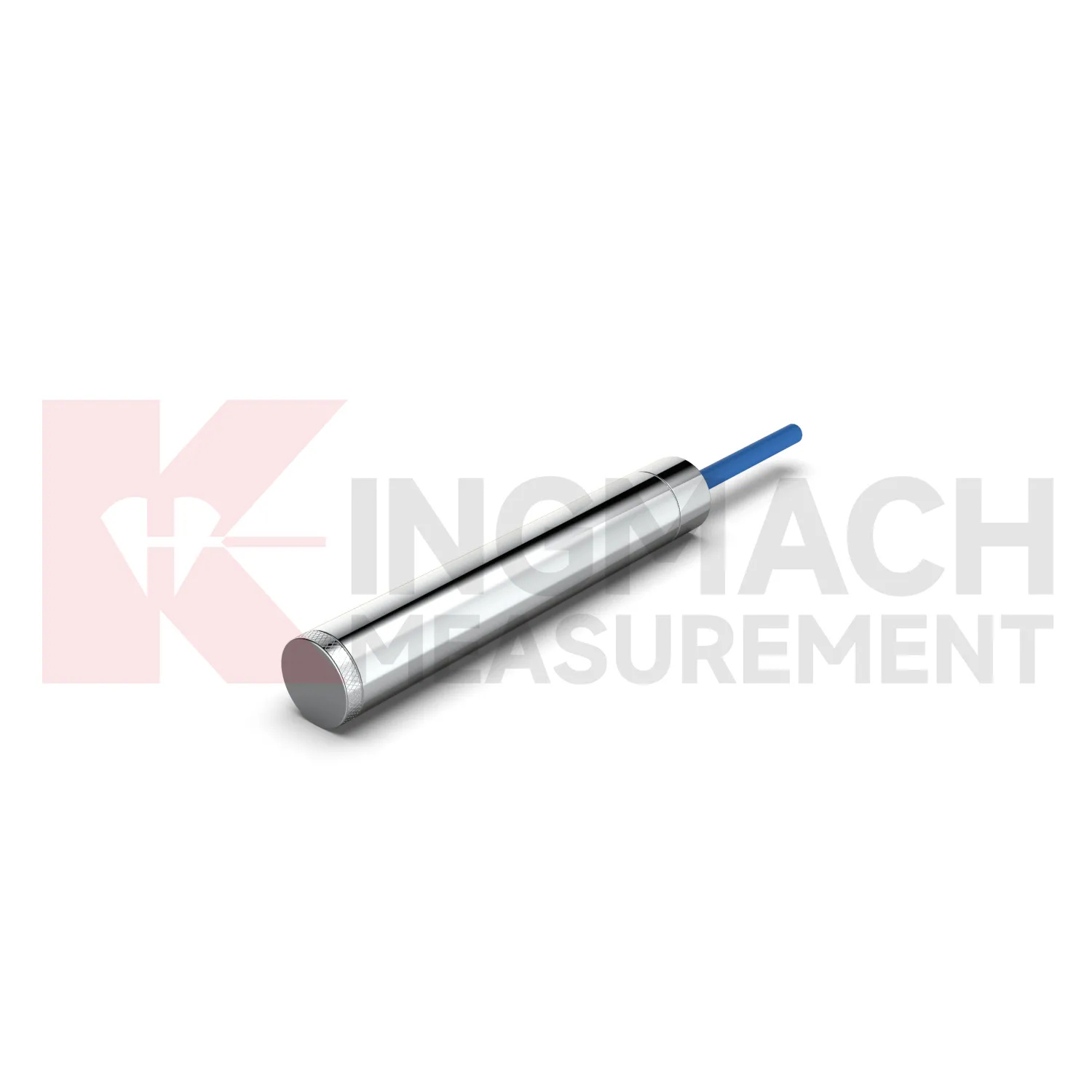

• مقاييس الضغط (على سبيل المثال، JMZX-55XXHAT ): يختار المهندسون هذه عندما يكون "الحمل" هو ضغط الماء. تتعامل أنواع الأسلاك الاهتزازية الذكية مع مراقبة المياه الجوفية وضغط المسام على المدى الطويل.

عامل القرار 3: القدرة والدقة وفخ الإفراط في المواصفات

تعامل مع القدرات بعناية لتجنب خطأ الشراء الشائع المتمثل في الإفراط في المواصفات. تشتري العديد من الفرق بناءً على السعة القصوى بدلاً من نطاق التشغيل الفعلي. على سبيل المثال، وضع خلية بقدرة 5000 كيلو نيوتن في تطبيق بقدرة 400 كيلو نيوتن يجبرها على العمل في أقل 8% من نطاقها. تتدهور الدقة والتكرار بشكل حاد عند أقصى النطاق. كقاعدة عامة، حدد خلية يتراوح حمل التشغيل المتوقع فيها بين 40% و80% من سعتها المقدرة.

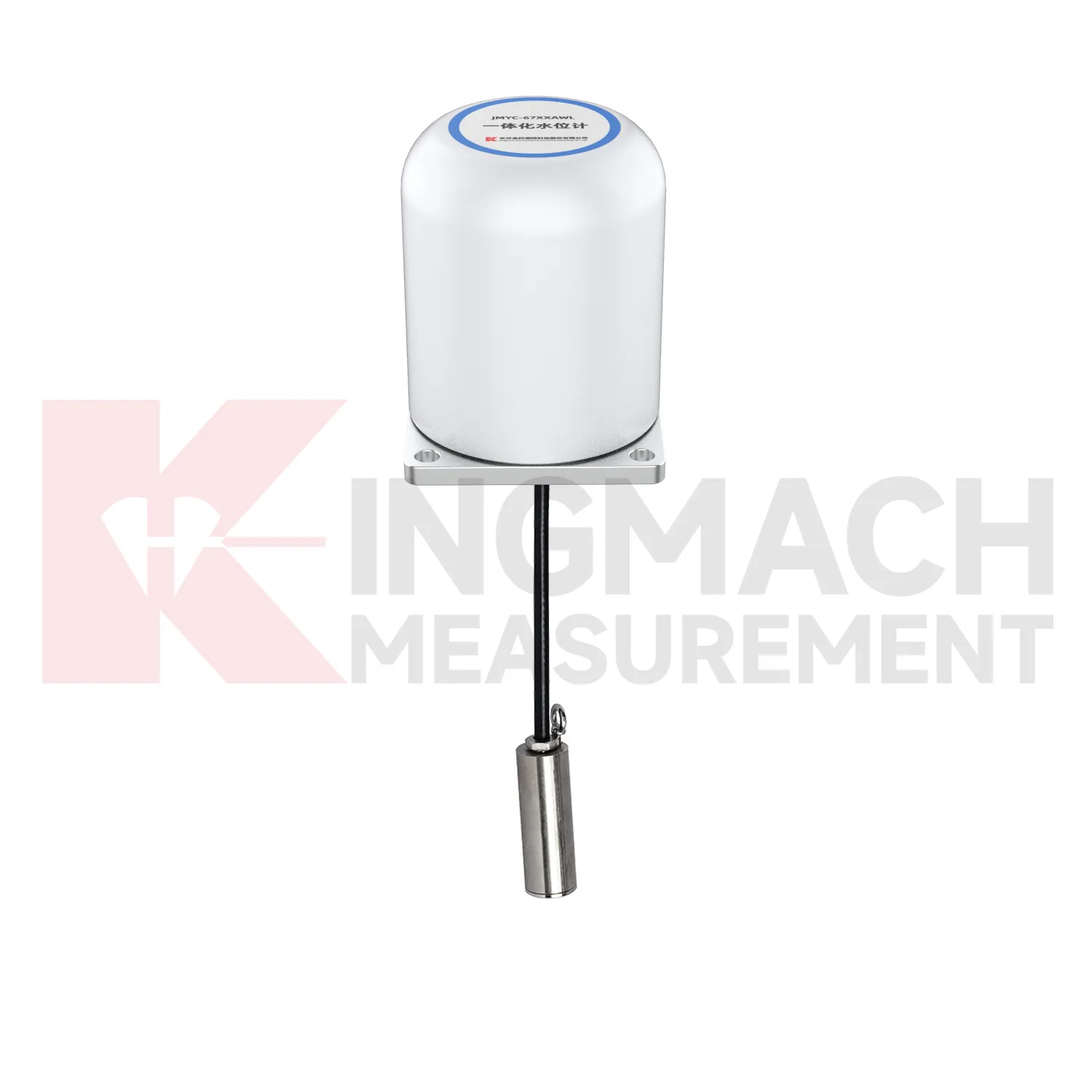

يجب عليك أيضًا فهم فئات الدقة. تختلف دقة المختبر بشكل كبير عن الدقة المثبتة. تعمل تأثيرات درجة الحرارة والتحميل اللامركزي وطول الكابل على تغيير الأداء الميداني. خلايا واسعة النطاق، مثل JMYC-67XXAWL مقياس الضغط التفاضلي، توفر المرونة. يجب عليك تقييم متى يوفرون التكلفة مقابل عندما يضحون بالحل. وأخيرا، فكر في الاستقرار على المدى الطويل. تُظهِر مستشعرات الأسلاك الاهتزازية سلوكًا ممتازًا للزحف وعدم الانجراف عبر برامج المراقبة المتعددة السنوات. إنها تتفوق بشكل عام على أنواع مقاييس الضغط المقاومة في هذه السيناريوهات.

عامل القرار 4: الاستشعار التقليدي مقابل الاستشعار الذكي

يجب عليك أن تقرر متى تكون الاستخبارات على متن الطائرة مهمة. تقوم أجهزة الاستشعار السلكية الاهتزازية التقليدية بإخراج إشارة تردد. أنها تتطلب قراءات خارجية أو مسجل بيانات. إنها توفر أقل تكلفة للوحدة وموثوقية عالية وعقود من الأداء المثبت.

وعلى العكس من ذلك، تحتوي أجهزة الاستشعار الذكية (HAT) على معالج دقيق مدمج. يتعامل هذا المعالج مع تكييف الإشارة وتعويض درجة الحرارة وإخراج RS-485/SDI-12 الرقمي. يعمل هذا الذكاء على التخلص من الضوضاء الناتجة عن تشغيل الكابلات الطويلة في المواقع الكبيرة. يجب عليك اختيار أجهزة استشعار ذكية لمصفوفات كبيرة مكونة من 20 أداة أو أكثر. كما أنها تتفوق في المواقع أو المشاريع البعيدة التي تتطلب التكامل المباشر مع منصات بيانات SCADA أو IoT. تظل أجهزة الاستشعار التقليدية كافية لبرامج القراءة اليدوية أو لأعداد المواقع الصغيرة. النظر في التكلفة الإجمالية للملكية بعناية. تكلف أجهزة الاستشعار الذكية مبلغًا أكبر مقدمًا، ولكنها تقلل من عدد قنوات مسجل البيانات وتعقيد الأسلاك وزيارات الصيانة خلال فترة مراقبة نموذجية مدتها 5 سنوات.

عامل القرار 5: تكامل النظام

خلية التحميل ليست النظام بأكمله. خلية التحميل وحدها تنتج البيانات، لكن نظام المراقبة ينتج الرؤية. يجب عليك المشاركة في تحديد القراءات، ومسجلات البيانات، وبرامج التصور، وعتبات الإنذار.

تأكد من توافق الإشارة أولاً. يجب أن يتطابق نوع الإخراج تمامًا مع نظام الحصول على البيانات. تعتبر اعتبارات الكابلات حيوية بنفس القدر. قم بتقييم طول الكابل مقابل تدهور الإشارة المحتمل. استخدم كابل الأجهزة المدرعة للتشغيل تحت الأرض أو تحت الماء. فكر في آليات التصور والتنبيه. تعمل لوحات المعلومات الآلية على تحويل قراءات الحمل الأولية إلى معلومات سلامة قابلة للتنفيذ. تعد هذه المعلومات أمرًا حيويًا لمراقبة السدود وإدارة حفرة الأساس وصحة الجسور. ابحث عن حزم الحلول الخاصة بالمشروع والمصممة خصيصًا لنوع البنية الأساسية لديك.

قائمة مرجعية للاختيار العملي

أخطاء الاختيار الشائعة (وكيفية تجنبها)

1. التركيز الخاطئ على الصناعة: يعد تحديد خلايا الحمل الصناعية للتطبيقات الجيوتقنية أمرًا خطيرًا. لديهم عامل الشكل الخاطئ، وتصنيفات الحماية غير الكافية، ويفتقرون إلى بيانات الاستقرار على المدى الطويل.

2. تجاهل منهجية التثبيت: تتطلب الخلية المجوفة محاذاة محورية مثالية. يمكن أن يتسبب طاقم عديم الخبرة في حدوث أخطاء تحميل غريب الأطوار تؤدي إلى إتلاف البيانات طوال فترة المراقبة.

3. الشراء على سعر الوحدة: الشراء بشكل صارم على أساس السعر لكل جهاز استشعار مع تجاهل التكلفة الإجمالية لنظام الأجهزة يؤدي إلى تجاوز الميزانية.

4. الحصول على البيانات بعد التفكير: إن التعامل مع نظام الحصول على البيانات كفكرة ثانوية يخلق فجوات توافق هائلة.

5. إهمال الصيانة: إن الفشل في التخطيط لإعادة المعايرة أو استبدال المستشعر خلال برامج مراقبة سلامة السدود لمدة تزيد عن 10 إلى 20 عامًا يؤدي إلى إضعاف السلامة على المدى الطويل.

المستشعر الصحيح، المشروع المناسب، الشريك المناسب

اختيار المستشعر المناسب يضمن نجاح مشروعك. يجب عليك تحديد بيئة القياس الخاصة بك، ومطابقة تكوين القوة، وتحسين نطاق السعة، وتحديد مستوى الذكاء المناسب، والتخطيط لتكامل النظام الخاص بك بعناية. تستفيد المشاريع المعقدة بشكل كبير من الحوار الهندسي المبكر بدلاً من مقارنات أوراق البيانات البسيطة.

يقدم فريق Kingmach الفني مراجعات مجانية لمتطلبات المشروع. أرسل معلمات مشروعك واحصل على مواصفات المستشعر الموصى بها في غضون 48 ساعة.→ [احصل على توصية فنية مجانية]

تساعد هذه الاستشارة المجانية على ضمان الاختيار الأمثل للأداة. يمكنك استكشاف دراسات الحالة الخاصة بالمشروع ذات الصلة لتعميق مشاركتك. تصفح موقعنا الشامل تحميل الخلية  للعثور على الأداة الدقيقة التي تناسب احتياجاتك. نحن نقدم خدمات دعم ومعايرة قوية على المدى الطويل لحماية البنية التحتية الخاصة بك.
