دليل مواصفات جهاز قياس الإزاحة Kingmach

ابدأ بالحركة التي تحتاج إلى قياسها

حدد وضع الإزاحة قبل مقارنة أوراق البيانات. لا يحل مقياس التصدع الذي يقيس مفصل 20 مم نفس المشكلة مثل وحدة GNSS التي تتبع حركة المنحدر، أو مستشعر الحبل السلكي الذي يقيس السفر الطويل، أو حركة قراءة العدادات متعددة النقاط في طبقات صخرية مختلفة. يعتمد النطاق وطريقة التثبيت وتفسير البيانات على نوع الحركة.

يغطي نطاق إزاحة Kingmach الإزاحة الخطية، وعرض الشقوق، وحركة وصلة التمدد، والإزاحة السطحية واسعة النطاق، وتشوه الشبكة الجغرافية، وتسوية القوالب، وإزاحة الصخور المحيطة، وإزاحة الأساس. حدد بنية القياس من التطبيق أولاً، ثم قم بتحسين المواصفات الرقمية.

• بالنسبة لعرض الشقوق أو المفاصل، تحقق من المدى القصير، والدقة، وقاعدة التثبيت، وقضيب القياس، والثبات على المدى الطويل.
• بالنسبة إلى الإزاحة النسبية للجسور أو السدود أو السكك الحديدية أو المباني، تحقق من الدقة وتأثير درجة الحرارة والعزل المائي وتوافق الاستحواذ.
• لمراقبة المنحدرات أو الانهيارات الأرضية، تحقق من النطاق، والاتصالات، والطاقة، ومقاومة الطقس، والتشغيل غير المراقب.
• بالنسبة لطبقات الصخور أو تشوه الأساس، تحقق من هيكل المرساة، وطريقة الحفر والحشو، ونقاط القياس، وعمق التثبيت.

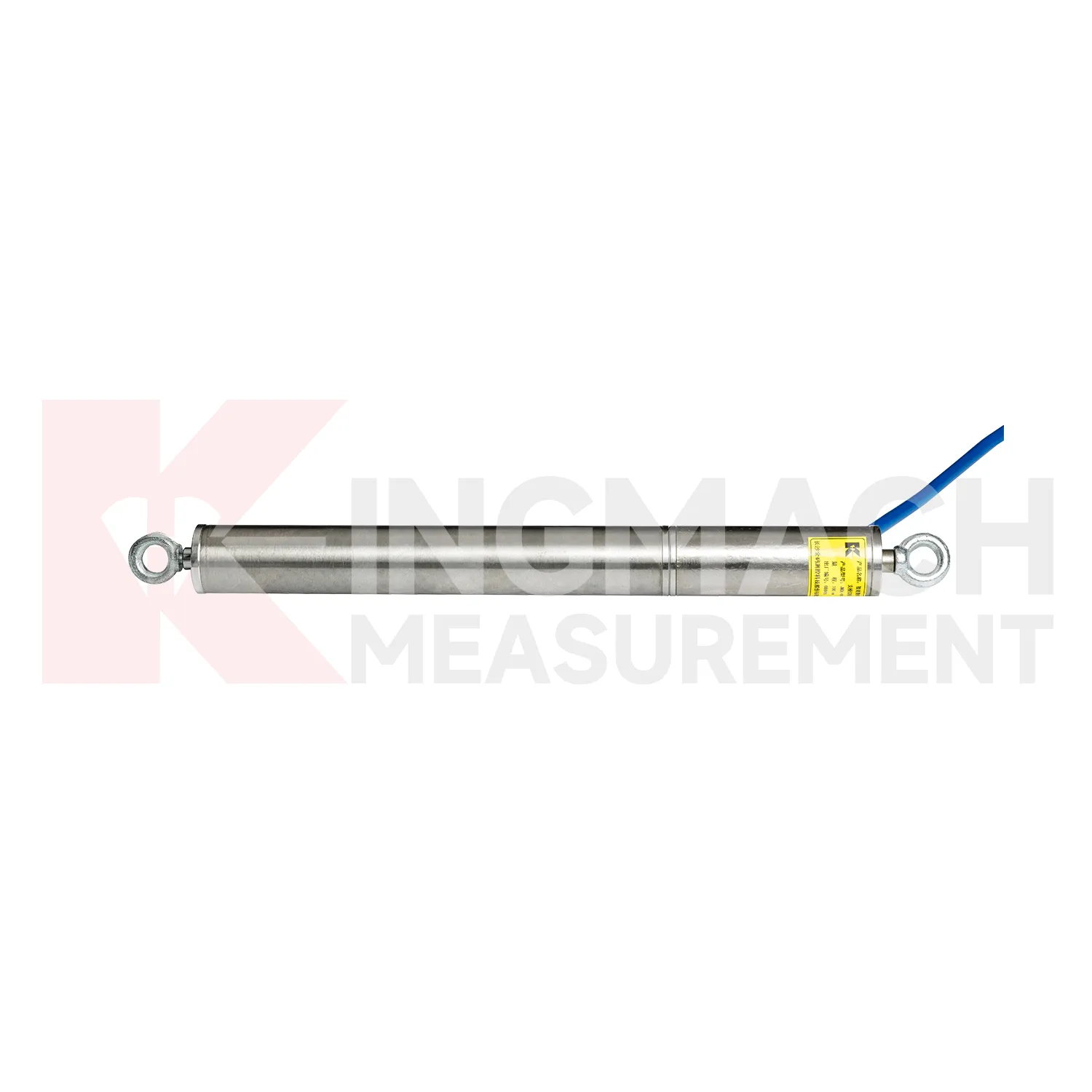

• لمراقبة القوالب والإنشاءات، تحقق من الحماية وموثوقية الاستجابة والتركيب المؤقت وتكامل الإنذار.

مواصفات مقياس الإزاحة الأساسية للمقارنة

النطاق: تجنب كل من الحجم الصغير والحجم الزائد غير الضروري

قد يصل المستشعر ذو النطاق الصغير جدًا إلى الحد الأقصى أثناء حدث كبير. قد يؤدي وجود مستشعر ذو نطاق أكبر بكثير مما يحتاجه المشروع إلى إضافة تكلفة دون تحسين رؤية الحركات الصغيرة. قم بتقدير الحركة العادية والموسمية ومرحلة البناء ومستوى التحذير قبل اختيار النطاق.

للحركة الهيكلية القصيرة، Kingmach JMDL-52XXADT مقياس الإزاحة التفاضلية متوفر في نطاقات 20 مم و50 مم و100 مم. ال JMDL-22XXAT مقياس الكراك الذكي يشمل موديلات 20 مم، 50 مم، 100 مم، و200 مم. للسفر لفترة أطول، JMLS-22XXADT مستشعر إزاحة حبل السلك يغطي خيارات 0-500 مم، 0-1000 مم، و0-2000 مم.

أضف هامشًا للحركة التي تؤدي إلى إجراء هندسي، وليس نسبة اعتباطية. يجب أن يلتقط المستشعر الحدث التحذيري دون أن يعمل حتى الآن تحت النطاق الكامل بحيث يوفر النطاق المحدد قيمة عملية قليلة لرصد الاتجاه الطبيعي.

القرار والدقة يجيبان على أسئلة مختلفة

الدقة هي أصغر زيادة معروضة. الدقة هي الفرق المتوقع بين القيمة المبلغ عنها والإزاحة الحقيقية. يمكن لجهاز القياس أن يعرض 0.01 ملم بينما يتم التعبير عن دقته كنسبة مئوية من الحجم الكامل، لذلك يجب مراجعة القيمتين معًا.

تم تحديد JMDL-52XXADT بدقة 0.01 مم ودقة +/- 0.1% FS. تم تحديد مقياس الإزاحة الذكي للأغراض العامة بدقة 0.01 مم ودقة 0.5% FS. تم تحديد نموذج التضيق المغناطيسي بدقة 0.01 مم ودقة +/- 0.05% FS. يؤثر القرار على رؤية الاتجاه الصغير؛ تؤثر الدقة على الثقة في القيمة المطلقة.

لا تقم بتعيين عتبة إنذار مقابل زيادة العرض وحدها. مراعاة الدقة والتكرار وتأثير درجة الحرارة وحركة التثبيت وهامش قرار المشروع لتقليل الإنذارات المزعجة والتفسير الخاطئ.

مطابقة مبدأ الاستشعار للموقع

يؤثر مبدأ الاستشعار على الانجراف والمتانة والتركيب والصيانة وسلوك الإشارة. تناسب العدادات الحثيّة ذات التردد المعدّل العديد من مهام الإزاحة الهيكلية ومفاصل التوسيع لأن بنيتها الرقمية تدعم المراقبة المستقرة لمسافات طويلة. تتعامل أجهزة استشعار الحبال السلكية مع مسارات السفر الأطول أو مسارات الحركة غير المباشرة، بينما يدعم نظام GNSS الحركة السطحية واسعة النطاق في النقاط النائية.

ال JMCW-21XXADT مقياس الإزاحة المغناطيسية هو خيار تكميلي لعدم الاتصال ضمن محفظة Kingmach للنزوح؛ إنه ليس مستشعر إزاحة السلك المهتز. تم تصميم هيكل استشعار عدم الاتصال الخاص به للتطبيقات التي يكون فيها التآكل الميكانيكي المنخفض وقياس الموضع الخطي المطلق مفيدًا. تتضمن المواصفات المنشورة حماية IP67 واتصال RS485 والتشغيل من -30 درجة مئوية إلى +80 درجة مئوية.

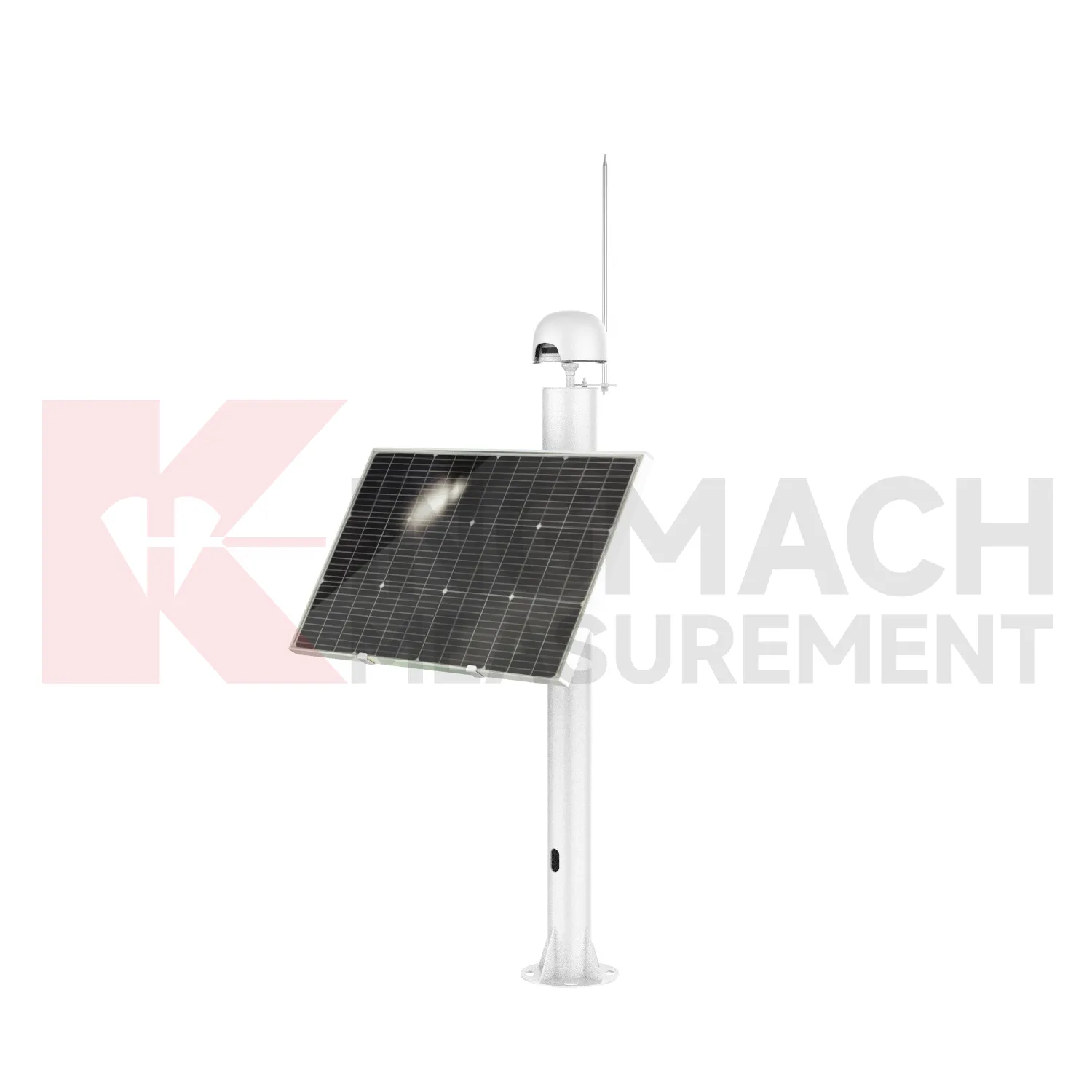

للحركة السطحية عن بعد، المتكاملة GNSS JMBD-1050YT  يدعم تحديد المواقع متعددة الكوكبات، واتصالات 4G وRS485، وتشغيل بطارية الليثيوم والطاقة الشمسية، وحماية IP67، ونطاق بيئي من -40 درجة مئوية إلى +85 درجة مئوية. حدد GNSS عندما يكون الإخراج المطلوب هو الحركة الموضعية على مساحة أكبر بدلاً من إزاحة المفاصل المحلية.

درجة حرارة الشاشة والماء والغبار والتعرض الكهربائي

تعرض مواقع المراقبة المدنية أجهزة الاستشعار للمطر، والتكثيف، والغبار، والطين، والاهتزاز، وسحب الكابلات، والهواء المسببة للتآكل، والاضطرابات الكهربائية. علاج الختم والحدود البيئية كمعايير الاختيار الأولية. لا يزال من الممكن أن يفشل مبدأ الاستشعار المناسب إذا كانت العلبة أو الموصل أو مدخل الكابل أو اتجاه التثبيت لا يتطابق مع الموقع.

قارن نطاق التشغيل بالمناخ المحلي للتثبيت بدلاً من محطة الأرصاد الجوية القريبة. يمكن أن يكون لمعرض السدود وبطانة النفق وسطح الجسر والمنحدر المكشوف ظروف درجات حرارة ورطوبة مختلفة جدًا. قم بمراجعة حماية الكابلات، وختم الموصل، والصرف، والتأريض، والحماية من زيادة التيار كجزء من تصميم التثبيت.

تم تحديد مستشعر إزاحة الحبل السلكي الخاص بـ Kingmach عند IP67 و-30 درجة مئوية إلى +70 درجة مئوية. تم تحديد مقياس التضيق المغناطيسي عند IP67 و-30 درجة مئوية إلى +80 درجة مئوية. JMDL-49XXAT صندقة ذكية / مقياس إزاحة أسلاك الفولاذ  تم تحديده في IP68، والذي قد يناسب التركيبات ذات التعرض الأكبر للماء والغبار عندما يتناسب هيكل القياس الخاص به أيضًا مع المشروع.

تأكيد سلسلة الاتصال والاستحواذ الكاملة

يقوم مقياس الإزاحة بإنشاء معلومات قابلة للاستخدام فقط عندما تصل الإشارة إلى نظام يقوم بتخزين النتيجة وفحصها والإبلاغ عنها. تأكد من وضع الاتصال، ومسافة الكابل، ومعدل الباود حيثما أمكن، وتوافق المسجل، والطاقة، والتأريض، والحماية من زيادة التيار، وتحويل الوحدة الهندسية، ومزامنة الوقت، وفحوصات جودة البيانات قبل الشراء.

يعد RS485 شائعًا في المراقبة الرقمية القوية لأنه يدعم التكامل الميداني وتشغيل الكابلات الأطول. قد تحتاج النقاط البعيدة أيضًا إلى شبكة الجيل الرابع أو الشحن بالطاقة الشمسية أو التشغيل بالبطارية. قم بمراجعة المستشعر والكابل والمسجل والحاوية والبرمجيات ومنطق الإنذار والوصول إلى الصيانة كنظام واحد بدلاً من عناصر منفصلة.

ال JMDL-21XXAT مقياس الإزاحة الذكي للأغراض العامة يخزن معلومات تعريف المستشعر ومعايرته ويمكنه العمل مع الاستحواذ التلقائي للمراقبة غير المراقبة. أثناء مراجعة طلب عرض الأسعار، تأكد من القراءة الدقيقة أو المسجل، والأسلاك، والعنونة، وتخطيط البرامج، وإجراءات التشغيل للنموذج المحدد.

تعامل مع أجهزة التثبيت كجزء من القياس

يعتمد قياس الإزاحة على نقل الحركة الفعلية إلى عنصر الاستشعار دون ارتخاء أو خطأ في الانحناء أو احتكاك أو تقييد غير مقصود. قم بمراجعة رسم التثبيت قبل الموافقة على المستشعر. تؤثر هندسة التركيب، واتجاه الحركة المتوقع، وتوجيه الكابل، والوصول إلى الصفر، والحماية من أضرار البناء، على جودة البيانات.

تتطلب مقاييس الشقوق قواعد ثابتة وقضبان قياس مناسبة. ال JMDL-24XXAT مقياس الإزاحة المرن الذكي يجب أن يتشوه مع مراقبة الشبكة الجغرافية أو المواد المعززة. ال JMDL-31XXAT مقياس الإزاحة الذكي متعدد النقاط  يستخدم المراسي على أعماق مختلفة مع الحفر والحشو والأنابيب الواقية وأجهزة التثبيت.

بالنسبة لحركة الصخور الأساسية أو الصخور المحيطة، فإن JMDL-32XXAT مقياس إزاحة الأساس الذكي أحادي النقطة  يستخدم شفة، جهاز استشعار، قضيب ربط، رأس مرساة، ومجموعة أنابيب PVC. تحدد هذه المكونات كيفية تتبع المستشعر لحركة الكتلة الصخرية، لذا فهي تنتمي إلى المراجعة الفنية والاقتباس بدلاً من معاملتها كملحقات اختيارية.

خريطة مواصفات جهاز قياس النزوح Kingmach

تم التحقق من أمثلة مشروع Kingmach

جسر إيجونجيان للسكك الحديدية فقط، تشونغتشينغ (2019)

ال مشروع مراقبة جسر Egongyan للسكك الحديدية فقط  قوة الكابل المغطاة، والانحراف، والكراك، والرصد البيئي. تتضمن قائمة معدات المشروع جهاز JMDL-22XXAT Smart Crack Gauge بالإضافة إلى معدات الضغط والحمل والإمالة والتسارع ودرجة الحرارة والرطوبة والأمطار والرياح ومعدات الاقتناء الآلي. بالنسبة لطلب عرض أسعار الجسر، يوضح هذا المثال سبب ضرورة تحديد مقياس التصدع كجزء من سلسلة مراقبة منسقة. يجب على المشترين تحديد نطاق الكسر أو المفصل، وموقع التركيب، والتعرض البيئي، وواجهة الاستحواذ، وعتبة الإنذار معًا بدلاً من تحديد المقياس من خلال الدقة وحدها.

قم بتسجيل خط الأساس للقياس، وأجهزة الحماية، والوصول إلى الفحص، ومعايير قبول التسليم لكل نقطة قبل بدء التثبيت.

طريق يوبينغ-بانتشو السريع، قويتشو (2023)

ال مشروع الطريق السريع Yuping-Panzhou  وشملت تسوية النفق، والتقارب بين القوس الخصر، والشقوق، ومراقبة الإجهاد الهيكلي. تتضمن قائمة التطبيقات الخاصة بها مقياس التشقق الذكي وقياس إزاحة الليزر إلى جانب المستوى الهيدروستاتيكي وأدوات ضغط الأسلاك الاهتزازية. تدعم الحالة نهجًا متعدد المعلمات لتشوه النفق: فتح الشقوق المحلية، والتقارب، والتسوية، والإجهاد يجيب على أسئلة هندسية مختلفة. بالنسبة للمشتريات، حدد مكان تثبيت كل نقطة إزاحة، والاتجاه المتوقع وحجم الحركة، وكيفية وصول القراءة إلى منصة المراقبة، وأي عتبة تبدأ التفتيش أو التصعيد.

يجب أن تحدد خطة التثبيت أيضًا النقطة المرجعية، وتفاوت التركيب، وحماية الكابل، واختبار التشغيل، وطريقة الوصول للصيانة اللاحقة.

برج تشانغده لطاقة الرياح، هونان (2025)

ال مشروع برج تشانغده لطاقة الرياح  مراقبة استقرار الأساس، وقوة كابل البقاء، والاهتزاز الهيكلي، وشقوق القسم الانتقالي، والإجهاد. تشتمل المعدات ذات الصلة على مستشعر إزاحة حبل الأسلاك JMLS-22XXADT كجزء من حزمة أجهزة استشعار أوسع. يكون هذا المثال مفيدًا عندما يجب مراقبة السفر الطويل أو الحركة غير المباشرة من خلال استجابات هيكلية أخرى. أثناء التحديد، حدد مسار السلك، ونطاق السفر، واتجاه العودة، وثبات التركيب، وتعرض العلبة، ومسار الاتصال، والوصول للفحص. تحدد هذه التفاصيل ما إذا كان المستشعر يتبع الحركة الهيكلية دون تراخي أو احتكاك أو تدخل ميكانيكي.

يجب أن يتضمن القبول فحصًا محكمًا للسفر، وقراءة خط الأساس، وفحص الكابلات، والتأكيد على وصول المخرج إلى قناة المراقبة المخصصة.

التسعير والوثائق والمصطلحات التجارية

يعتمد تسعير عداد الإزاحة على الطراز الدقيق، والنطاق، والإخراج، وطول الكابل، وأجهزة التثبيت، والمسجل، والعلبة، ونظام الطاقة، والبرمجيات، والكمية، ووثائق المعايرة، ونطاق التسليم. وسيكون نطاق الدولار العام مضللا بدون تلك المدخلات. اطلب عرض أسعار قائمًا على التكوين وقارن الموردين مع نفس فاتورة المواد.

بالنسبة لـ JMDL-52XXADT، تشير المعلومات التجارية الحالية إلى الحد الأدنى للطلب من قطعة واحدة، والسعر المتفاوض عليه، T/T مقدمًا، والكرتون أو التغليف في علبة خشبية، والشحن في غضون 30 يومًا بعد الدفع الكامل. قم بتأكيد جميع الشروط التجارية في عرض الأسعار الرسمي لأن التكوين والكمية والتخصيص والجدول الزمني للمشروع يمكن أن يغير العرض النهائي.

• قم بتوفير التطبيق والحركة المتوقعة والنطاق المطلوب والدقة والدقة وعتبة الإنذار.
• تحديد درجة حرارة التشغيل، والتعرض للماء والغبار، ومسار الكابل، والطاقة، والاتصالات، ومتطلبات مسجل البيانات.
• قم بإدراج الأقواس والقضبان والمثبتات والشفاه والأنابيب الواقية والمرفقات وخدمات التثبيت المطلوبة.
• اطلب ورقة البيانات، ومعلومات المعايرة، وتعريف الأسلاك، ودليل التثبيت، وشروط الضمان، والتعبئة، والمهلة الزمنية، ووثائق الشهادات المعمول بها.

قائمة مراجعة ما قبل الشراء للمهندسين

• تحديد نوع الإزاحة: عرض الشق، حركة المفاصل، التسوية، السفر الطويل، حركة السطح، حركة الطبقات الصخرية، أو تشوه الأساس.
• قم بتعيين النطاق بهامش للحركة العادية والموسمية ومرحلة البناء ومستوى التحذير.
• تحقق من الدقة والدقة والتكرار والاستقرار وتأثير درجة الحرارة معًا.
• تأكد من الماء والغبار والاهتزاز والتآكل والبرق واتجاه التثبيت عند نقطة القياس.
• تحقق من الإخراج والطاقة ومسافة الكابل وتوافق المسجل وتخطيط البرامج والاتصال عن بعد.
• مراجعة الأقواس والقواعد والقضبان والمثبتات والشفاه والأنابيب الواقية ومتطلبات الحشو.
• اطلب بيانات المعايرة والتعريف التسلسلي وتفاصيل الأسلاك ورسومات التثبيت وإرشادات التشغيل.
• تأكد من التكوين والكمية والتعبئة والتسليم والضمان والدفع ودعم ما بعد البيع قبل إصدار أمر الشراء.

الأسئلة المتداولة

الملاحظة النهائية: تأكد من كل المواصفات وفقًا لتصميم المشروع والبيئة المحلية وعتبة المراقبة ورسم التثبيت وهندسة الحصول على البيانات قبل الشراء.
