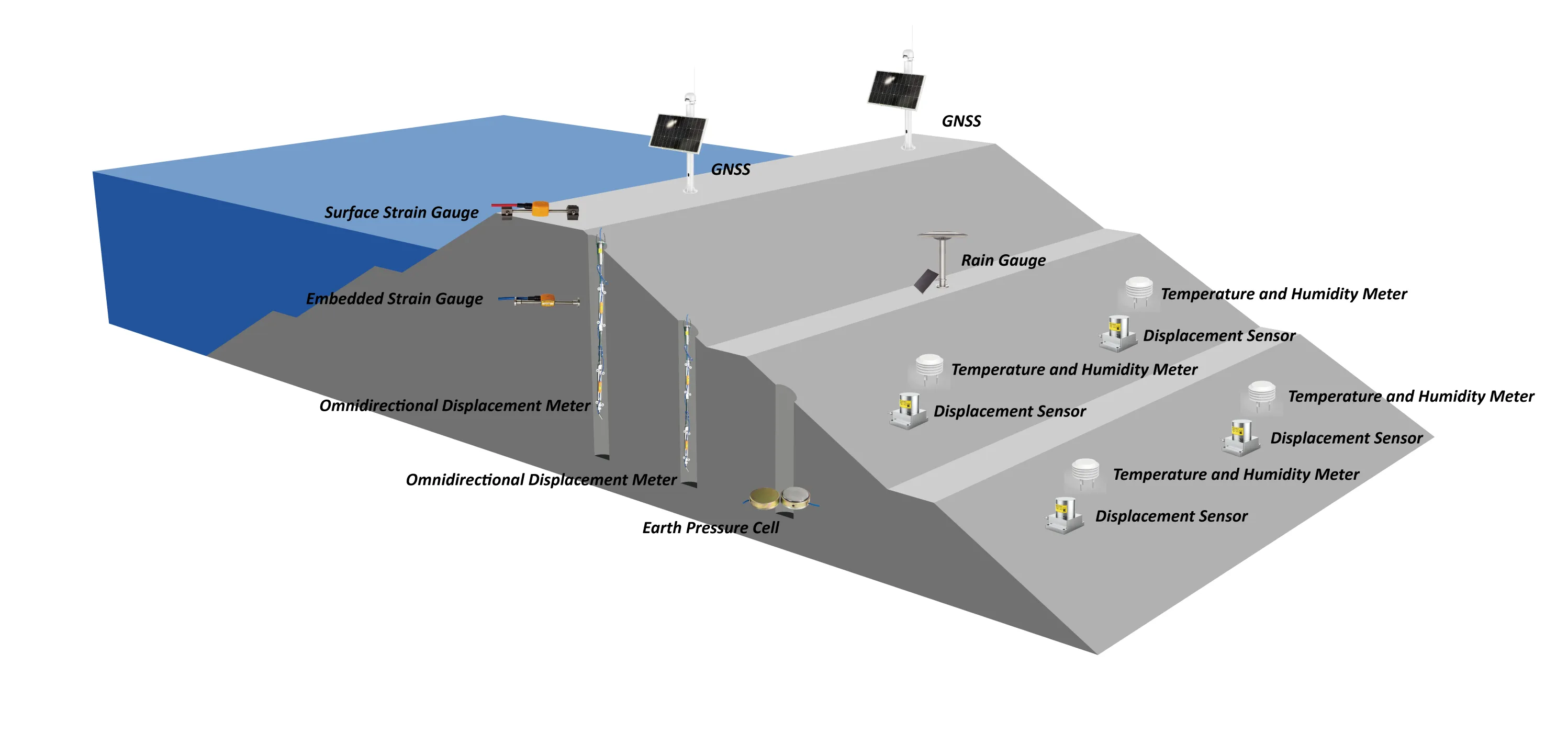

يجب أن تركز المراقبة الآلية للسدود على الأهداف الأساسية المتمثلة في "الاستقرار الهيكلي - سلامة التسرب - الموثوقية التشغيلية"، مع تقسيم عوامل المراقبة المحددة إلى ثلاث فئات رئيسية:

مراقبة هيكل السدود

وهو يعكس الحالة الميكانيكية والتشوه للهيكل الرئيسي للسد ويعمل كمؤشر رئيسي للحكم على سلامة السد.:

1. مراقبة التشوه: يشمل تسوية السد (عند ارتفاعات مختلفة لقمة السد ومنحدر السد)، والإزاحة الأفقية (الخلع الأفقي لقمة السد، وإزاحة جسم السد في اتجاه المنبع-المصب)، وميل السد (الانحراف العمودي على طول اتجاه محور السد)، ودرجة فتح مفاصل السد (المفاصل العرضية والطولية للسدود الخرسانية)، إلخ.

2، رصد الإجهاد والانفعال: يشمل الإجهاد الخرساني لجسم السد (المناطق التي يتركز فيها الإجهاد مثل كعب السد وإصبع السد لسدود الجاذبية)، وإجهاد جسم السد (تاج السد ودعامة السد للسدود المقوسة)، وإجهاد الكتلة الصخرية لأساس السد، وإجهاد الجدار المقطوع، وما إلى ذلك.

3. مراقبة السلامة الهيكلية: تشمل تشققات السدود (العرض والعمق وتطور الشقوق السطحية في السدود الخرسانية)، وفشل توقف المياه في فواصل تمدد السد، والاهتزاز الهيكلي لجسم السد (تحت تأثيرات الزلازل القوية)، وما إلى ذلك.

التسرب والرصد الهيدرولوجي

ويستهدف حالة التسرب في السد وأساسات السد بالإضافة إلى المعلمات الهيدرولوجية للخزان:

1. مراقبة التسرب: تشمل تدفق التسرب لجسم السد (فتحات تصريف السد)، وتدفق التسرب لأساس السد (نظام صرف أساس السد)، ومستوى مياه التسرب (الخط فريتيكي لجسم السد)، وضغط التسرب (الضغط الصاعد لأساس السد)، والتسرب الالتفافي (التسرب عند دعامة السد)، وما إلى ذلك.

2、المراقبة الهيدرولوجية: تشمل مستوى مياه الخزان (التغيرات في مستوى المياه داخل الخزان)، ومستوى المياه في أسفل المصب (مستوى المياه في قناة النهر عند مجرى النهر أثناء تصريف الفيضانات)، وتصريف التدفق الداخلي، وتصريف التدفق الخارجي، ودرجة حرارة الماء (التي تؤثر على الإجهاد الحراري لجسم السد)، وما إلى ذلك.

مراقبة البيئة والحمل

ويغطي العوامل البيئية الخارجية والأحمال التشغيلية التي تؤثر على السلامة الإنشائية للسد:

1、العوامل البيئية: تشمل درجة حرارة الهواء (التغيرات في درجة حرارة جسم السد)، وهطول الأمطار (استقرار المنحدرات حول منطقة الخزان)، والزلازل (تسارع الأرض الزلزالي)، وموجات الرياح (تأثير الأمواج أمام السد على جسم السد)، وغيرها.

2. الأحمال التشغيلية: تشمل ضغط الماء (الضغط الهيدروستاتيكي والضغط الهيدروديناميكي الذي يتحمله جسم السد)، وضغط الرواسب (الحمل الإضافي على جسم السد الناتج عن الترسيب أمام السد)، وضغط الجليد (الدفع على جسم السد من طبقات الجليد الموجودة على سطح السد في المناطق الباردة)، وغيرها.

مراقبة المحتوى

مراقبة الانحراف، مراقبة الشقوق، المراقبة البيئية، مراقبة الإزاحة العميقة، الإزاحة السطحية، مراقبة التسوية، إلخ.
