نظام مقياس الميل العمودي الموضعي JMQJ-7915ATS

معلومات المنتج العامة

شروط أعمال المنتج

وصف

مقدمة:

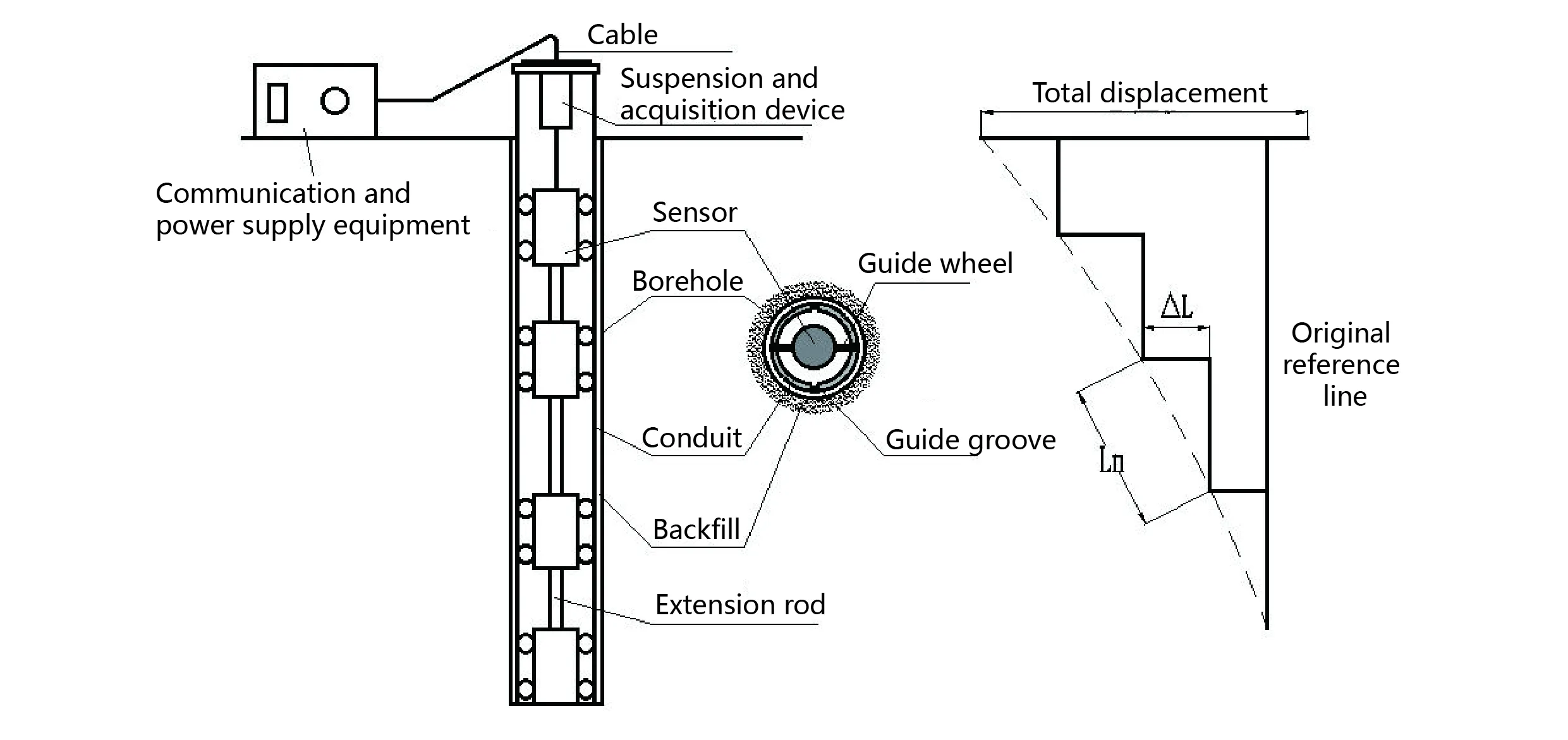

يتكون نظام مقياس الميل العمودي الموضعي من جزأين: سلسلة مقياس الميل العمودي الموضعي متعدد النقاط ووحدة اقتناء الفتحة. يعتمد مقياس الإزاحة العميقة الترادفية متعدد النقاط على تصميم مستشعر الميل MEMS متعدد المصفوفات الذي يربط كهربائيًا سلسلة متعددة من مقياس الميل الرأسي الموضعي داخل التجويف عبر كابل واحد. يتم استخدام وحدة الاستحواذ لجمع بيانات القياس لسلسلة الميل الرأسي متعدد النقاط في المكان وتحميل البيانات عبر الوسائل السلكية أو اللاسلكية.

ميزات المنتج:

1. يعتمد نظام مقياس الميل العمودي الموضعي على تقنية مستشعر التسارع ثلاثي الأبعاد MEMS وتقنية التعويض التلقائي لدرجة الحرارة، مما يقلل بشكل فعال من تأثير انحراف درجة الحرارة وتموج مصدر الطاقة.

2. سلسلة متعددة النقاط - سلسلة ميل رأسية متصلة في مكانها لجزء جسم الأداة المتحركة من عملية قولبة الحقن، صغيرة وخفيفة الوزن، من خلال كابل لتحقيق التوصيل الكهربائي لجميع أجهزة الاستشعار في فتحة القياس، يمكن تقسيم جميع المستشعرات الموجودة في فتحة القياس إلى ما يصل إلى 4 مجموعات، كل مجموعة اتصالات مستقلة، لا تتداخل مع بعضها البعض

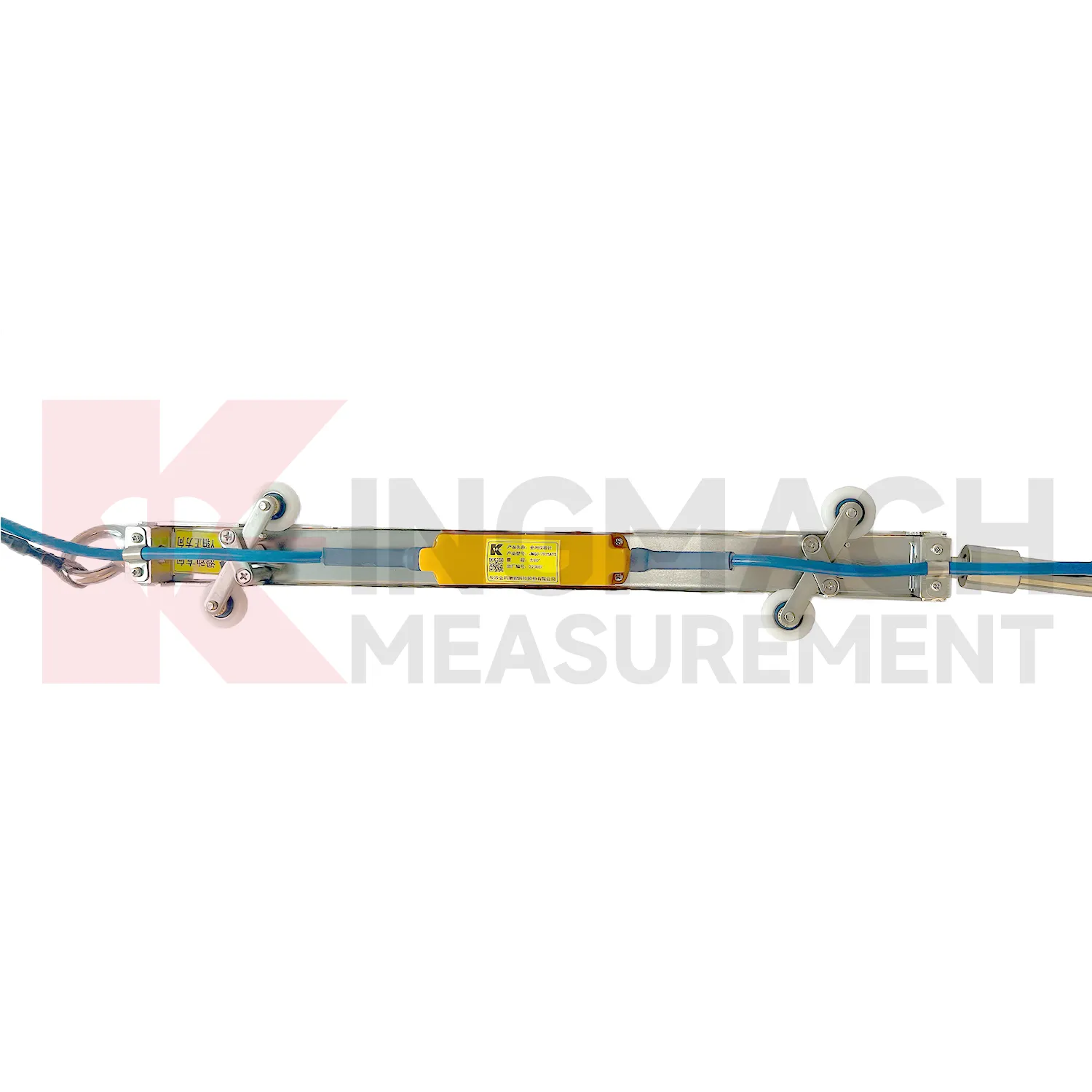

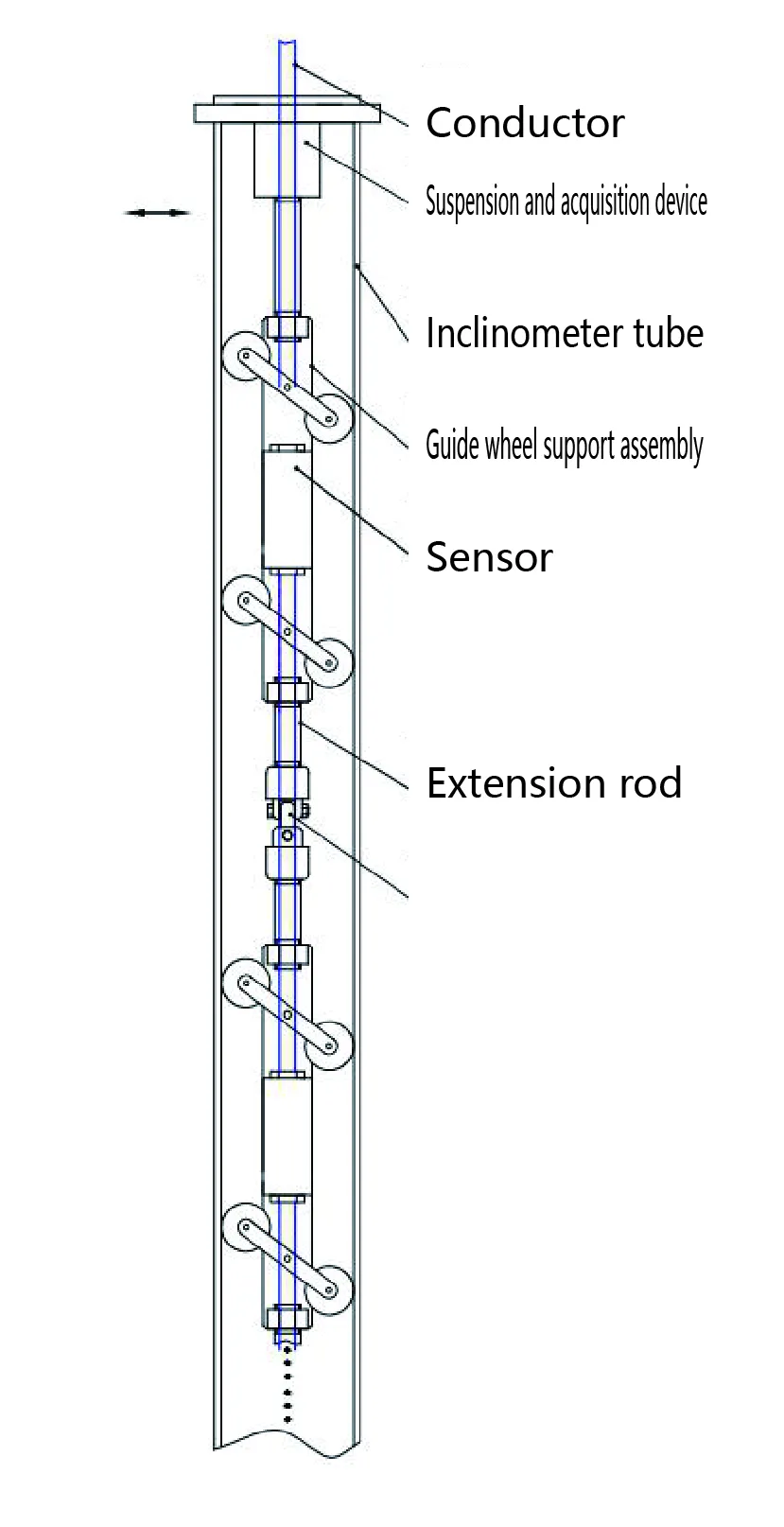

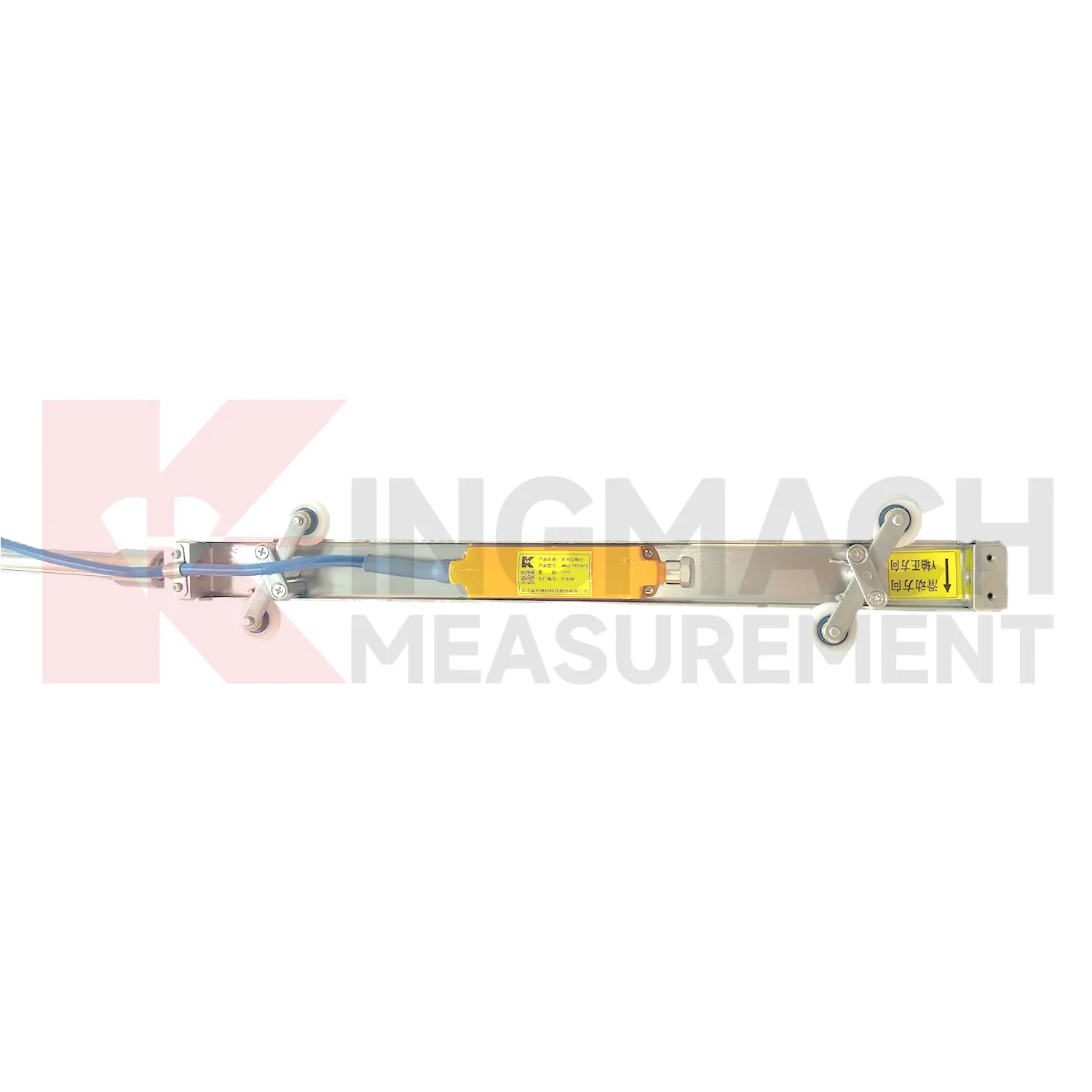

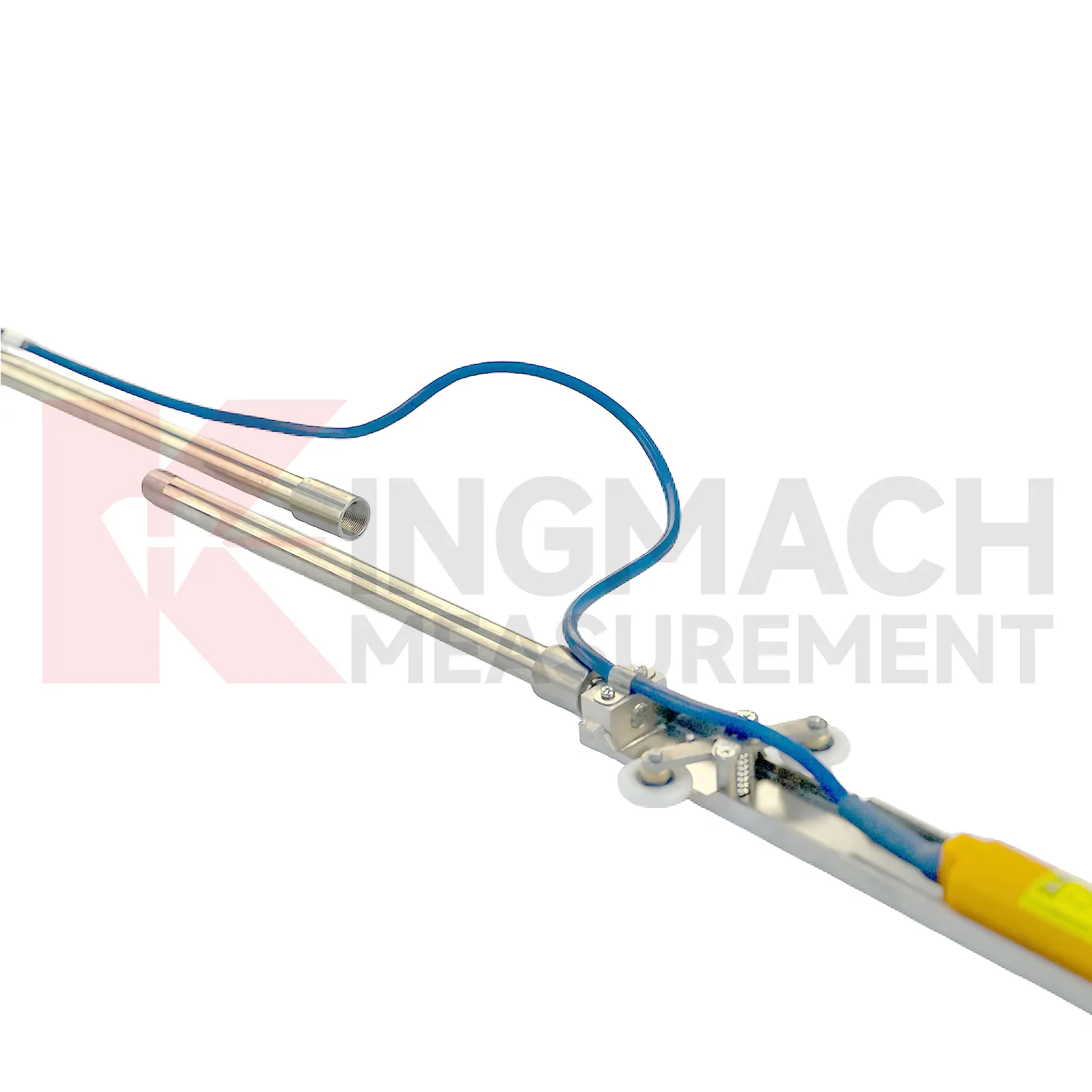

3. يتم توصيل سلسلة الميل الرأسية المتصلة بسلسلة متعددة النقاط فعليًا بواسطة المفصل العالمي وقضيب التوصيل، ويتم إنتاج الطول وفقًا لمتطلبات التصميم، ويتم ترتيب موضع نقطة القياس بمرونة. تصميم محكم الغلق مقاوم للماء والغبار، مناسب لبيئات البناء المختلفة.

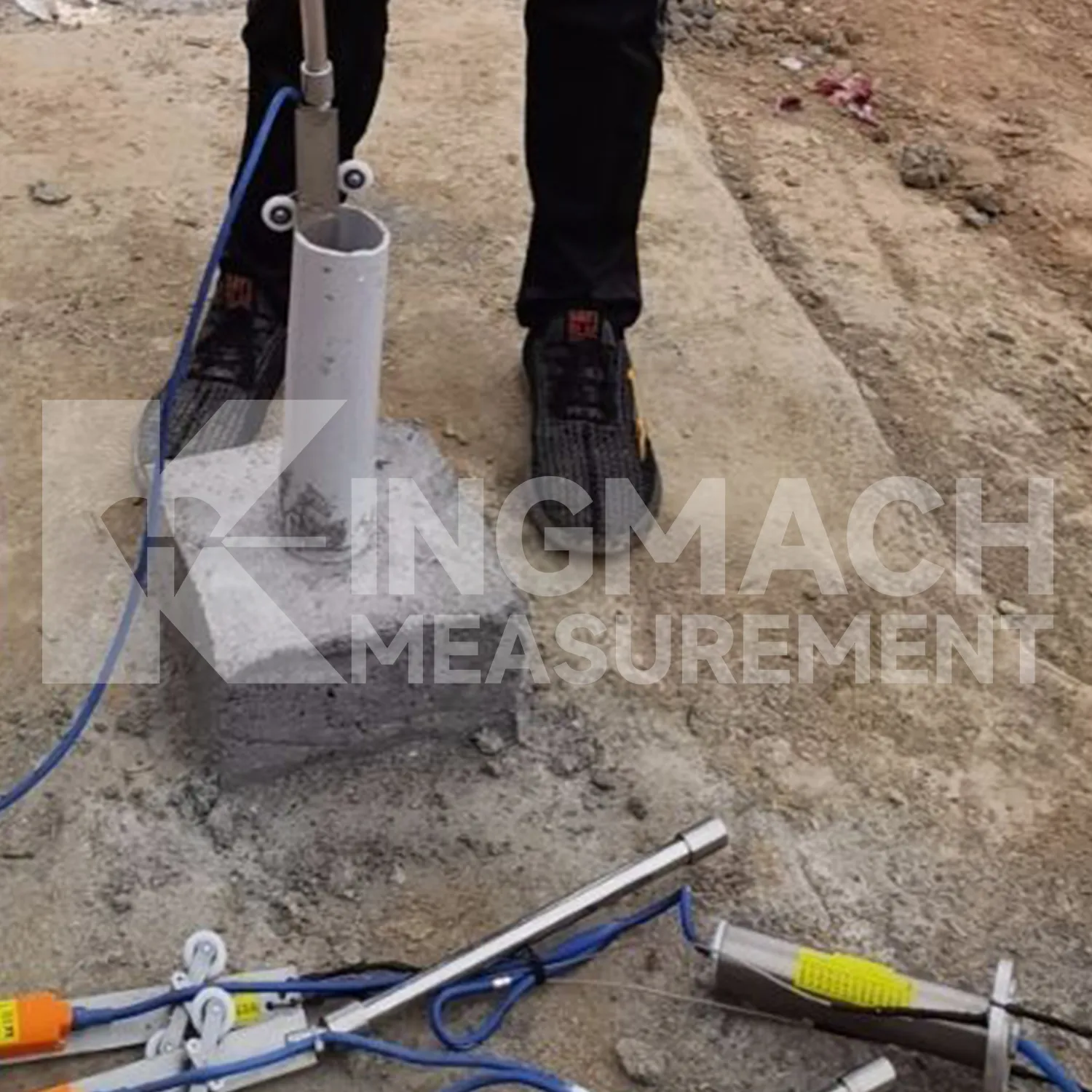

4. يتم تجميع سلسلة الميل العمودي في المكان في كل بئر مسبقًا في المصنع مع الجسم والكابلات والمفاصل العالمية وقضبان التمديد والتعليق ووحدة الاستحواذ وفقًا لتباعد نقاط القياس المصممة، مما يتيح الشحن والتركيب المتكامل. ما عليك سوى توصيل قضبان التمديد في الموقع وإدخال المجموعة في فتحة البئر من أجل تركيب بسيط وسريع ومريح.

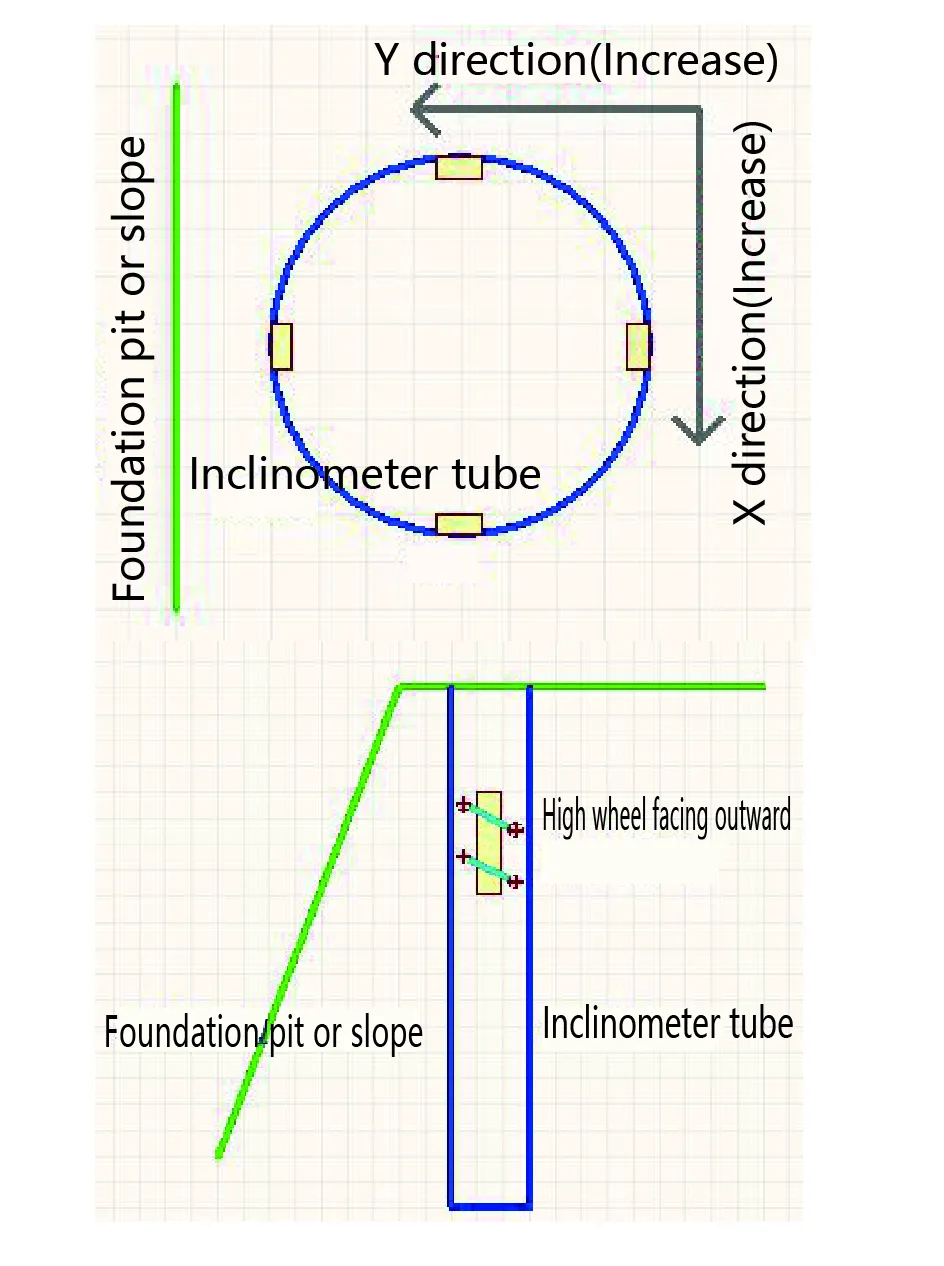

5. يتم تكوين سلسلة الميل العمودي في المكان داخليًا باستخدام معرفات إلكترونية وأرقام نماذج لتمكين التعرف التلقائي والحساب الذكي.

6. تتضمن وحدة الحصول على البيانات مخرجًا واحدًا لإمداد طاقة الاستشعار يمكن التحكم فيه وأربعة واجهات اتصال نهائية، تحدد تلقائيًا وتنفذ حسابًا ذكيًا عند توصيل سلسلة مقياس الميل العمودي في المكان.

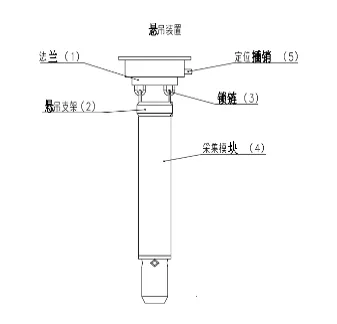

7. يتم وضع وحدة الاستحواذ داخل فتحة أنبوب مقياس الميل، مما يوفر حماية ضد الماء والغبار، وتجنب التداخل مع البناء في الموقع، وتقليل التعرض للضرر.

8. يعمل وضع الطاقة المنخفضة على إيقاف تشغيل أجهزة الاستشعار أثناء وضع الاستعداد ويقوم بتنشيطها فقط لقياس البيانات.

التطبيقات

هذا المنتج عبارة عن مستشعر ثابت عالي الدقة لقياس زوايا الميل، تم تصميمه وتصنيعه من قبل شركتنا، ويتم تركيبه بسرعة. وهي تعتمد التثبيت المتكامل. عند مغادرة المصنع، يتم تكوين عدد نقاط القياس داخل البئر كمجموعة كاملة. يمكن تركيب أنبوب مقياس الميل بشكل اختياري ودمجه مباشرة في الداخل. يمكنه تحديد اتجاه وضع المستشعر تلقائيًا، وهو أمر بسيط وسريع. إنها مناسبة بشكل خاص لقياس زوايا الميل لنقاط متعددة داخل البئر ومناسبة لمراقبة التشوه الداخلي العميق للأجسام الهيكلية. مع نظام المراقبة الأوتوماتيكي لشركتنا، فإنه يمكن تحقيق مراقبة أوتوماتيكية طويلة المدى وحساب ذكي للتشوه.
