مقياس الإزاحة الذكي متعدد النقاط JMDL-31XXAT

معلومات المنتج العامة

شروط أعمال المنتج

وصف

مقدمة:

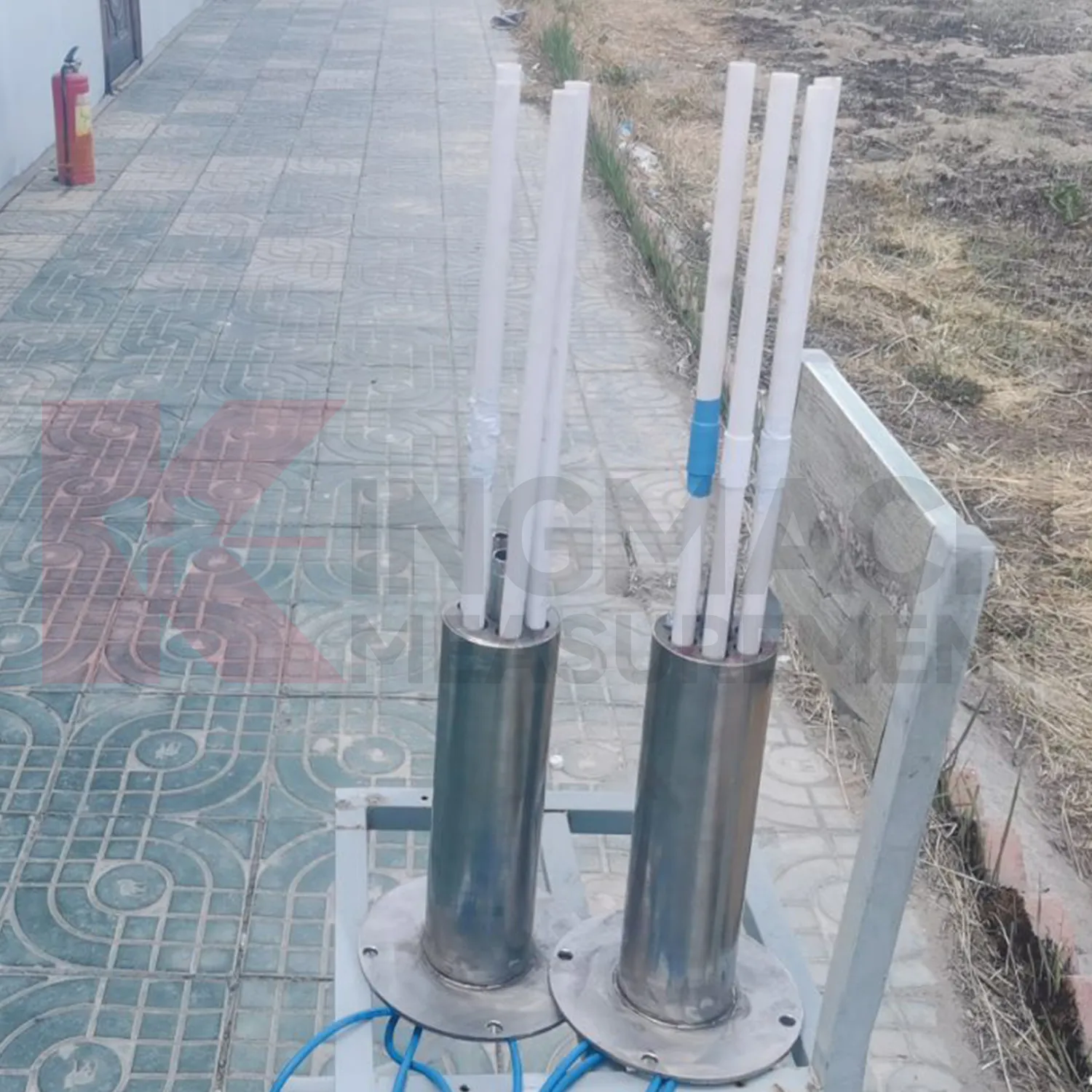

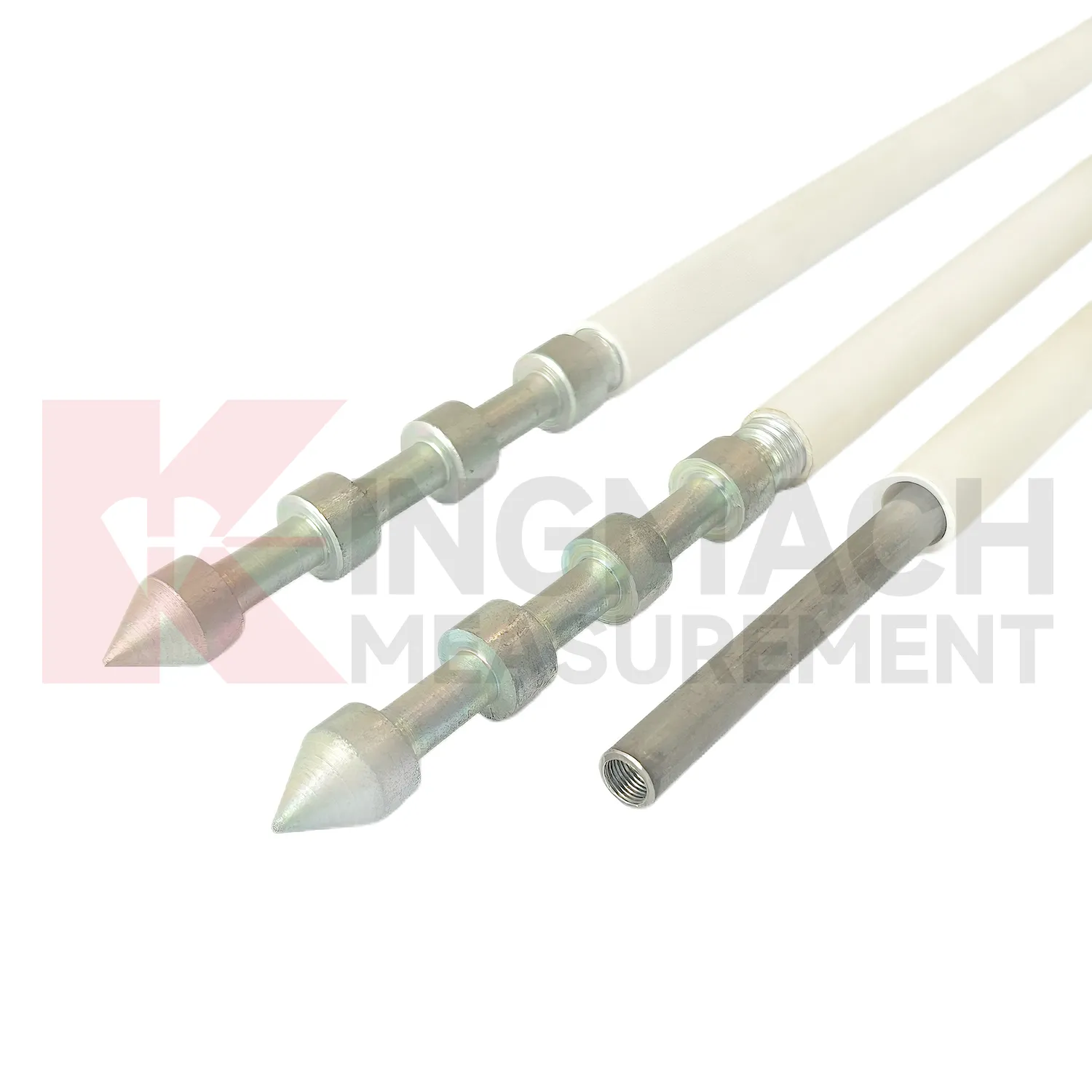

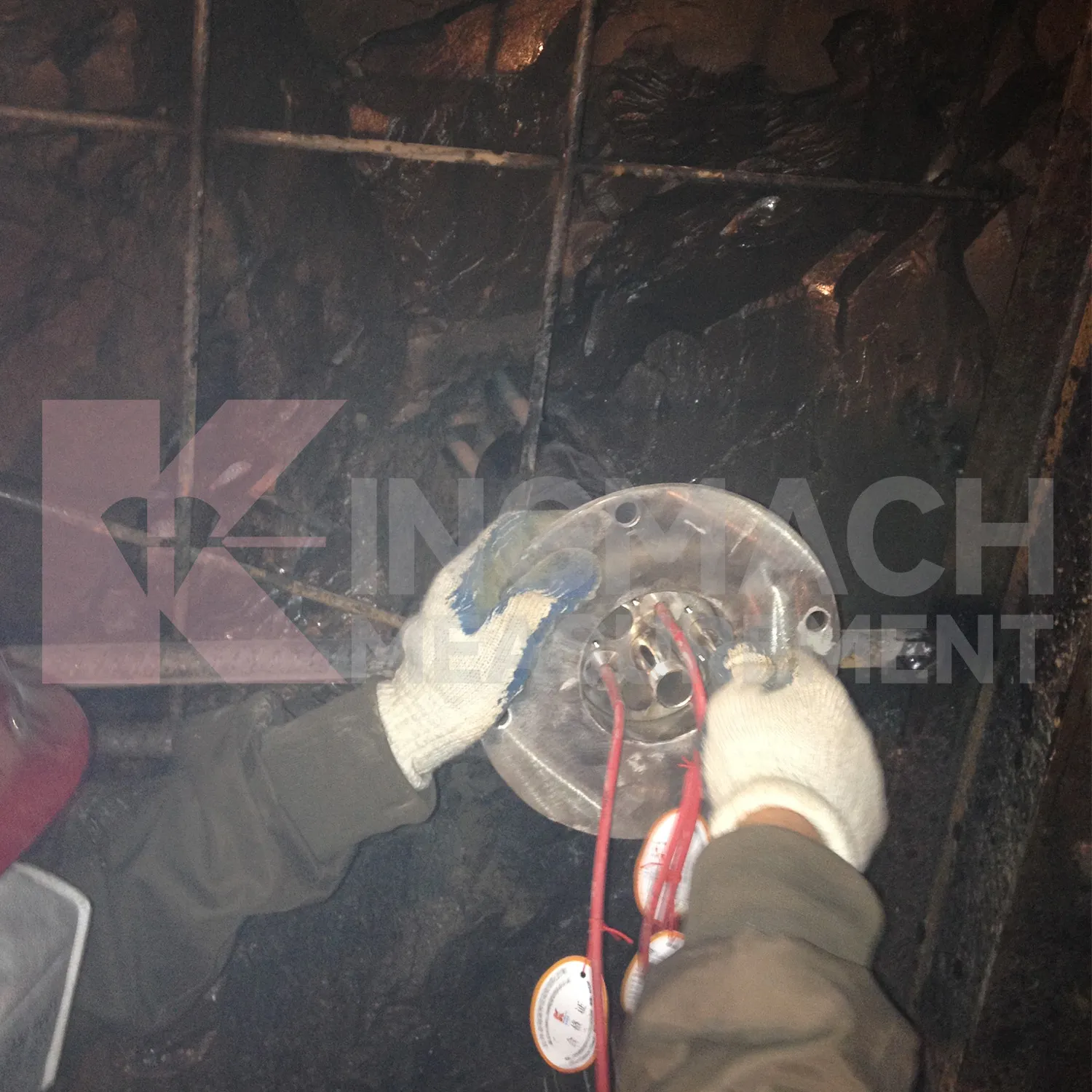

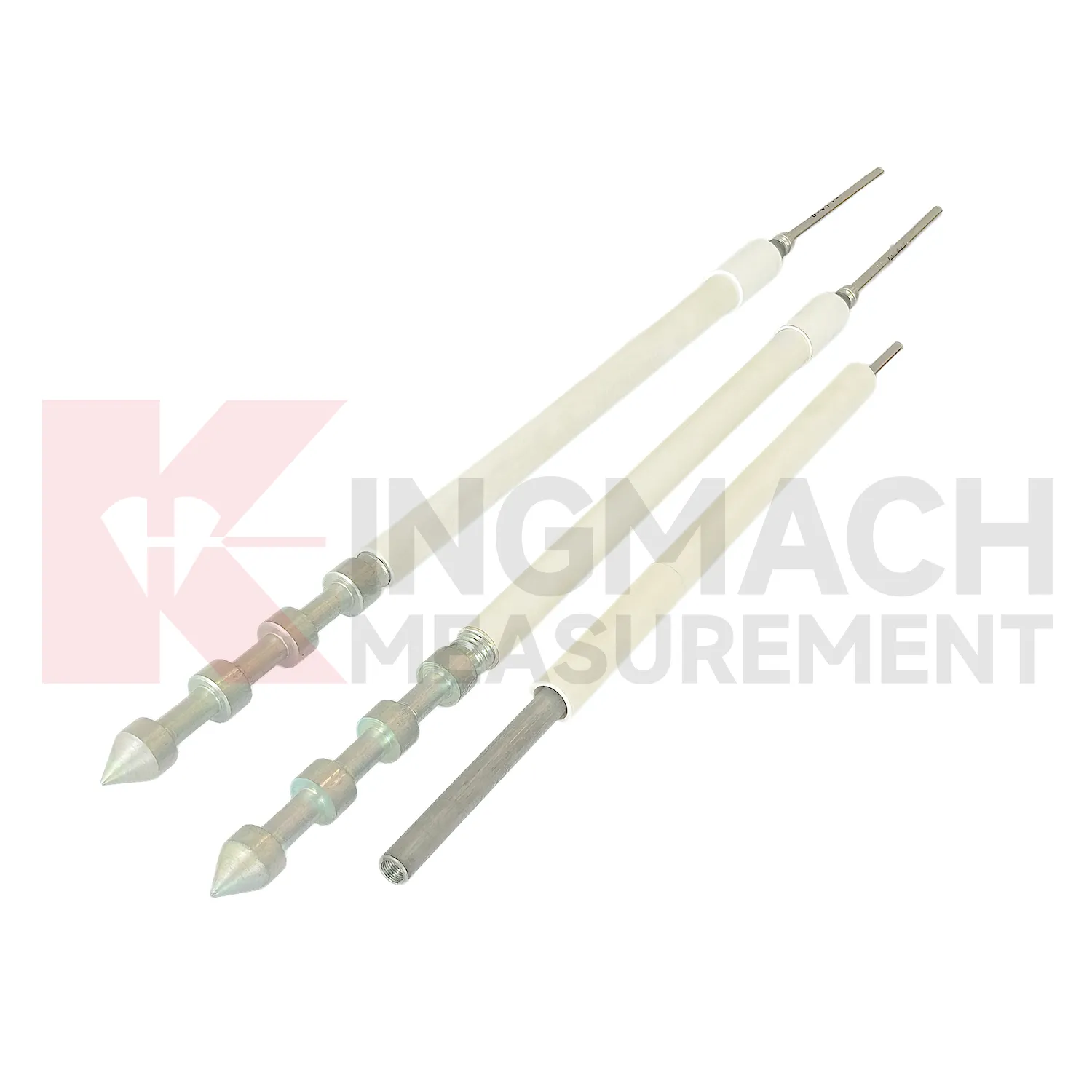

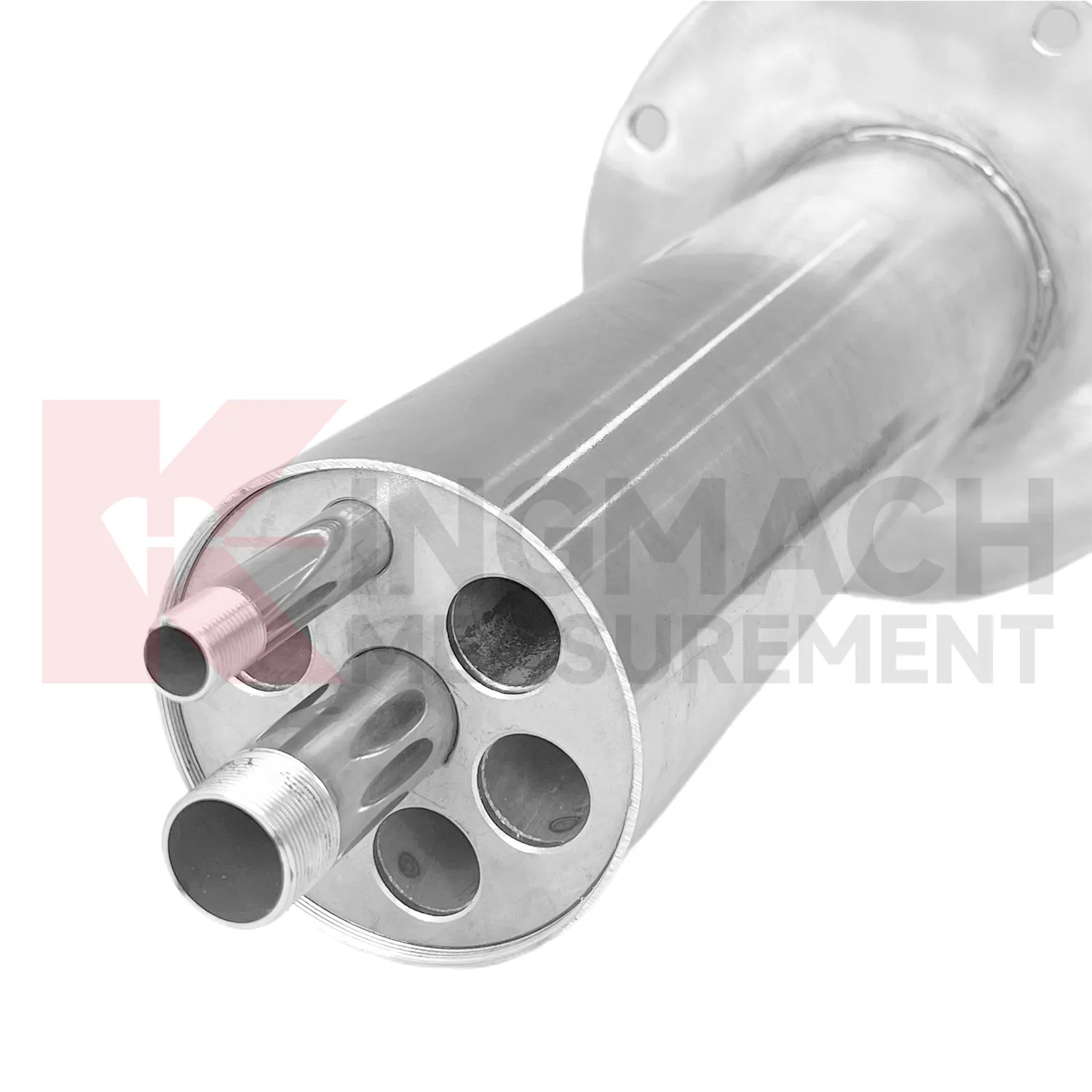

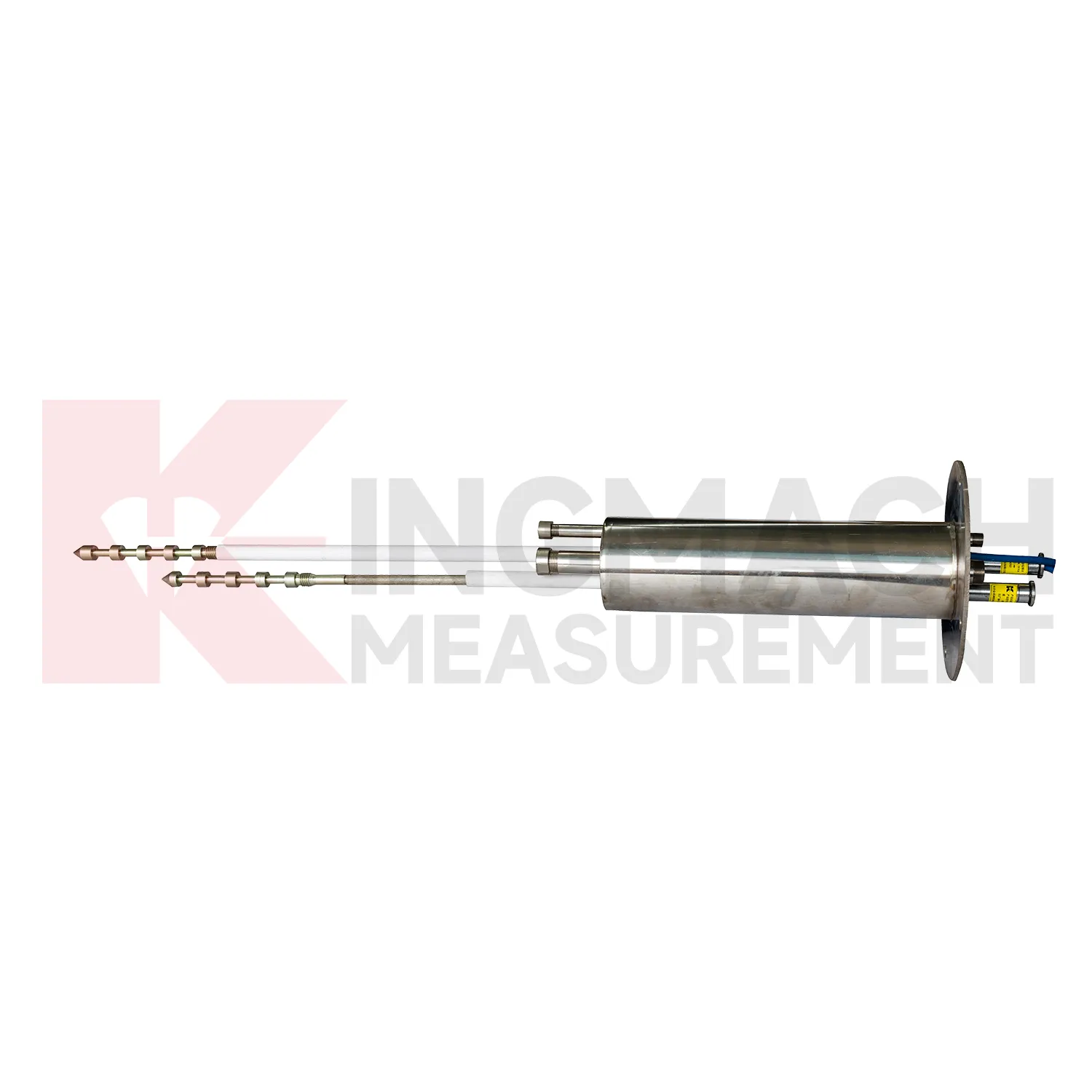

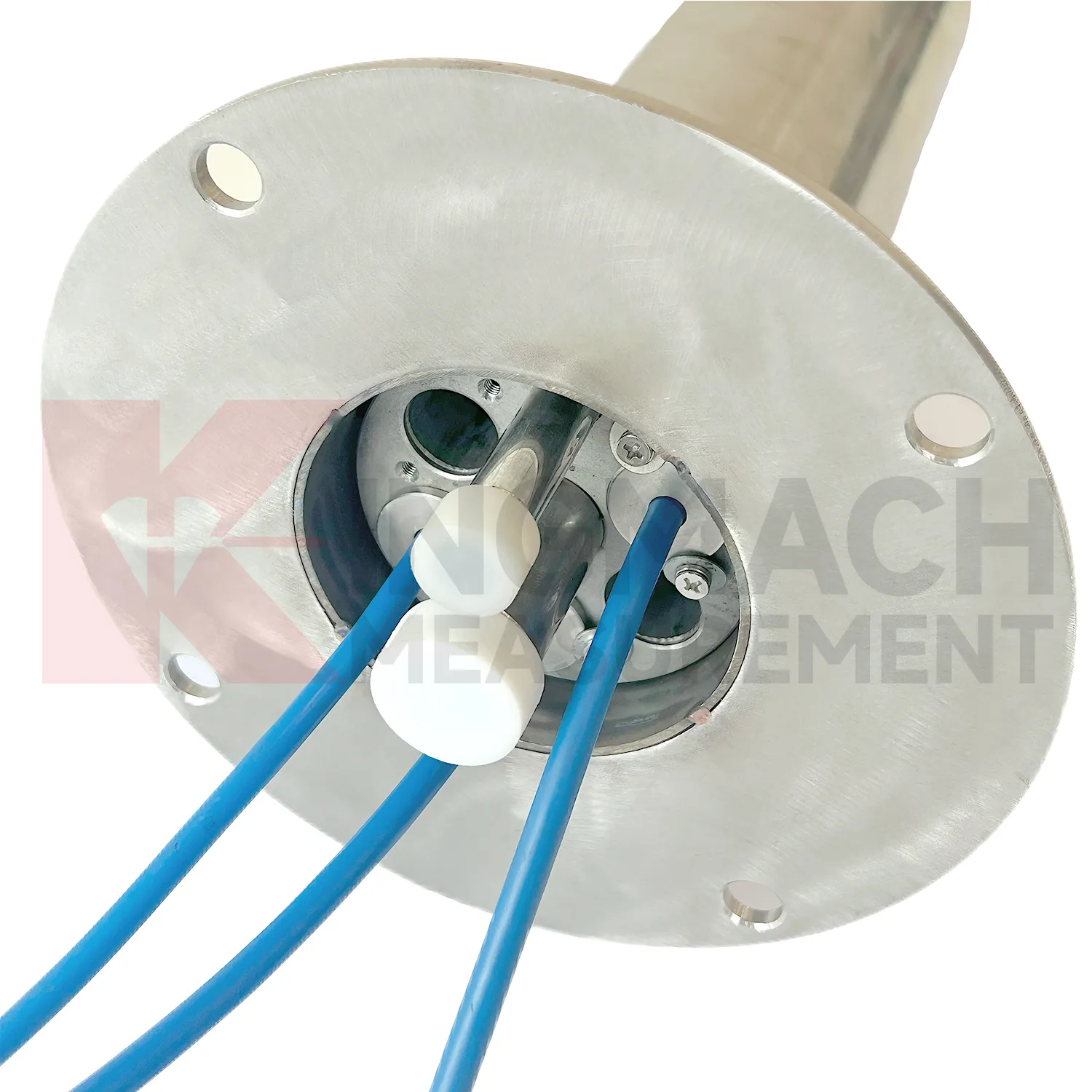

يتم استخدام مقياس الإزاحة الذكي متعدد النقاط من سلسلة JMDL-31XXAT لقياس الإزاحة في طبقات مختلفة من الصخور المحيطة في الأنفاق والمنحدرات الصخرية وحفر الأساس وما إلى ذلك، لفهم ظروف الإزاحة لطبقات الصخور المختلفة. يتكون المنتج من مقاييس الإزاحة، وأنابيب الحماية لقضبان القياس PVC، ورؤوس التثبيت، وأدوات التثبيت متعددة النقاط، وما إلى ذلك، مع مجموعة التثبيت متعددة النقاط التي تدعم 3-5 نقاط. يتم تثبيت رؤوس المرساة عن طريق الحفر والحشو، ويتم تثبيتها على أعماق مختلفة على طبقات صخرية مميزة. طريقة تركيبها تشبه طريقة تركيب المسامير الصخرية، مما يوفر البساطة والراحة. ومن خلال قياس تغيرات الإزاحة لكل مقياس، يتم تحليل ظروف الإزاحة لطبقات الصخور المختلفة.

ميزات المنتج:

1. لقد تم تصميمه على أساس مبدأ تعديل تردد التدفق المغناطيسي الحثي، فإن المنتج يقدم ثبات، موثوقية، ومتانة أعلى. يتضمن مبدأ تعديل التردد الحثي عنصر استشعار حثي، ودوائر متكاملة، ومكثفات رنانة تشكل دائرة تذبذب LC تنتج إشارة تردد. عندما يزيح قضيب القياس داخل الملف، فإنه يغير الممانعة المغناطيسية ومحاثة الملف، وبالتالي يغير تردد إشارة الخرج لدائرة التذبذب. عندما يدخل قضيب القياس إلى الملف الحلزوني، تقل الممانعة المغناطيسية، وتزداد المحاثة، وينخفض ​​التردد. من خلال اختيار مواد القضيب المناسبة وتحسين هيكل الملف الحلزوني والمكثف والدوائر، فإن تغيرات تردد إشارة الخرج داخل نطاق سفر القضيب تظهر علاقة خطية دقيقة مع الإزاحة. نظرًا لأن القضيب والملف يعملان في حالة عدم الاتصال، فإن النظام مقاوم للتلف أثناء التثبيت والاستخدام.

2. يشتمل مقياس الإزاحة على شريحة ذاكرة داخلية بقدرات تخزين ذكية. تقوم إعدادات المصنع بتخزين المعلمات بشكل دائم مثل طراز المستشعر والرقم التسلسلي ومعاملات المعايرة. يمكنه حفظ ما يصل إلى 600 حالة من بيانات القياس، بما في ذلك وقت القياس ودرجة الحرارة (للنماذج الحساسة لدرجة الحرارة) والإزاحة المطلقة والإزاحة النسبية وقيم نقطة الصفر.

3. يضمن الكشف الرقمي الكامل نقل الإشارات لمسافات طويلة بدون تشويه وقدرة قوية ضد التدخل.

4. خصائص عزل ممتازة ومتانة مقاومة للماء.

5. عند الاقتران مع جهاز الاختبار الشامل للشركة، يتم عرض قيم الإزاحة مباشرة، مما يتيح قياسات بديهية وبسيطة وسريعة.

6. التكامل مع نظام الحصول على البيانات الآلي للشركة يسمح بالمراقبة غير المراقبة أو التحكم عن بعد.

التطبيقات

يتم استخدام مقياس الإزاحة الذكي متعدد النقاط من سلسلة JMDL-31XXAT لقياس الإزاحة في طبقات مختلفة من الصخور المحيطة في الأنفاق والمنحدرات الصخرية وحفر الأساس وما إلى ذلك، لفهم ظروف الإزاحة لطبقات الصخور المختلفة.

تحديد
