جي إن إس إس جمبد-1050

معلومات المنتج العامة

شروط أعمال المنتج

وصف

مقدمة:

إن نظام GNSS هو نظام تحديد المواقع الآلي غير المراقب من الجيل الجديد، والذي يعمل في جميع الأحوال الجوية، وتم تطويره باستخدام نظام عالي الأداء وعالي الدقة على شريحة (SoC)، يدعم تحديد المواقع متعدد الكوكبات والترددات العالية الدقة. وهو متوافق مع إشارات نظام BeiDou للملاحة عبر الأقمار الصناعية الصيني (BDS B1/B2)، ونظام تحديد المواقع العالمي (GPS) في الولايات المتحدة (L1/L2)، ونظام GLONASS الروسي (L1/L2)، ونظام غاليليو الأوروبي (E1/E5b). يتكون النظام من وحدة تحديد موقع واحدة أو أكثر منتشرة في نقاط المراقبة في المشاريع الهندسية، ويقيس الإزاحات الأفقية والرأسية. يشكل هذا النظام نظامًا آليًا لقياس الإزاحة في جميع الأحوال الجوية.

مبدأ العمل:

1. مبدأ الاستشعار:

استنادًا إلى رقائق SoC عالية الأداء والدقة، يدعم الجيل الجديد من محددات المواقع GNSS تحديد المواقع متعدد الترددات وعالي الدقة للنظام بأكمله. هي تقنية تستقبل الإشارات من الأقمار الصناعية الأرضية بأنظمة توقيت الساعة الذرية وتقوم بإجراء قياسات نقطية. يتلقى محدد الموقع تشفير التوقيت لما لا يقل عن أربعة أقمار صناعية، ويمكن الحصول على موقع محدد الموقع نفسه من خلال الحل، ويمكن تحقيق المراقبة الديناميكية.

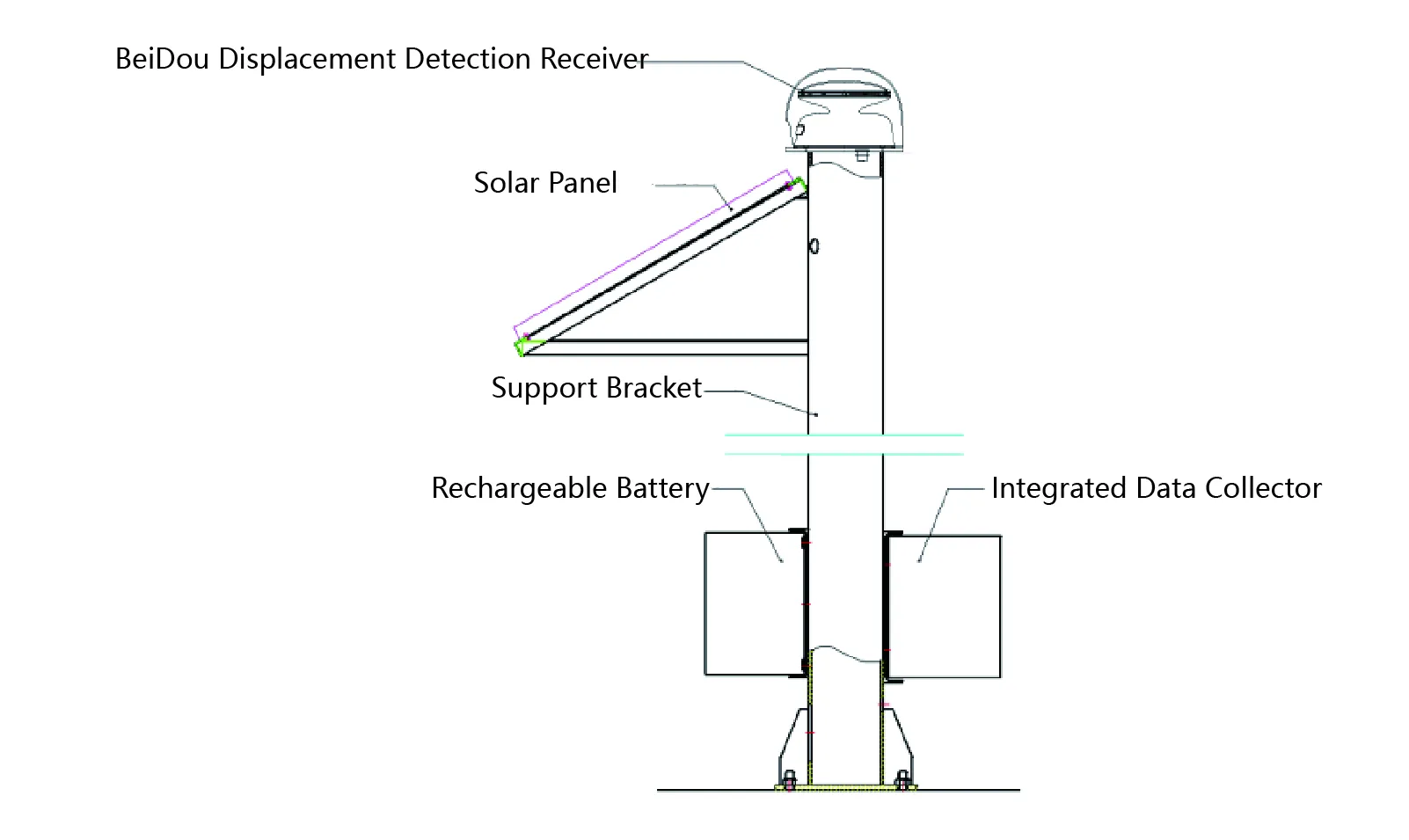

يتكون نظام قياس الإزاحة عن بعد بنظام تحديد المواقع العالمي (GPS) من محدد موقع GNSS (النظام الكامل)، وقوس التثبيت، والألواح الشمسية، والبطاريات، وما إلى ذلك.

2. مبدأ النظام:

يقوم نظام يتكون من أدوات تحديد المواقع المتعددة بقياس مواقعها الخاصة أثناء إجراء حسابات تفاضلية منسقة من خلال الارتباط المتبادل، مما يتيح قياسات الإزاحة النسبية عالية الدقة. في مثل هذه المشاريع الهندسية، يمكن ترتيب محدد الموقع بالتساوي مع نقطة المسند، ونقطة الاختبار، والحصول على قيمة تغيير الموضع عالية الدقة لنقطة الاختبار بالنسبة لنقطة المسند.

مظهر المنتج:

تشتمل اللوحة المضيفة JMBD-1050 على 3 مؤشرات وواجهة واحدة.

1. ضوء مؤشر الطاقة: يشير الضوء إلى توصيل الطاقة؛

ضوء مؤشر 2.4G: يشير الضوء إلى اتصال شبكة 4G العادي؛

3. ضوء مؤشر تحديد المواقع GNSS: يشير الضوء إلى تحديد المواقع بنجاح؛

4. واجهة الطاقة وواجهة الاتصال RS485.

التطبيقات

يتم تطبيقه على نطاق واسع في المجالات الهندسية مثل المنحدرات والسكك الحديدية عالية السرعة والجسور والمباني والمناجم والسدود لتحقيق قياس دقيق لتغيرات الإزاحة النسبية الهيكلية.

تحديد
