خلية الحمل الصلبة مقابل خلية التحميل المجوفة: دليل شامل للاختيار الهندسي (مسارات القوة والتطبيقات النموذجية ومتطلبات الاعتماد)

يعد الاختيار بين خلية الحمل الصلبة وخلية التحميل المجوفة قرارًا هندسيًا حقيقيًا. إنها ليست معركة حول ميزات المنتج. يكمن الاختلاف الأساسي في كيفية إدخال القوة إلى المستشعر. يحدد مسار التحميل هذا مكان أداء كل نوع بشكل موثوق وأين سيفشل حتمًا. هذه المقالة بمثابة أداة القرار. إنها ترتكز على المنطق الهندسي بدلاً من تفضيل العلامة التجارية. سنبدأ بماهية كل مستشعر في الواقع. الكلمتان "صلب" و"مجوف" تصفان الشكل، لكنهما لا تصفان الوظيفة.

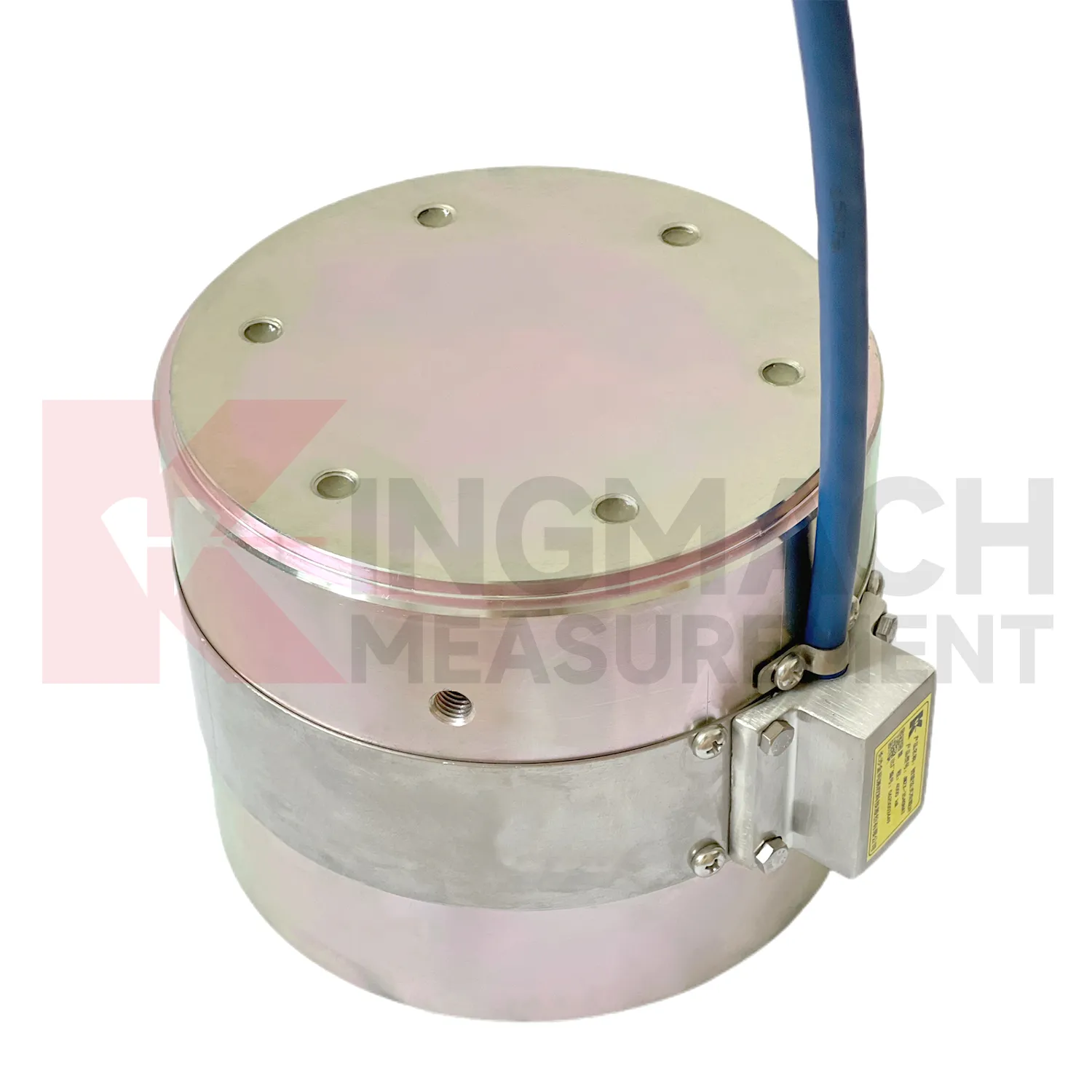

1. ما هي خلية الحمل الصلبة – وكيف يتم قياس القوة؟

يعرف المهندسون بالفعل كيف تبدو الأسطوانة. ما يحتاجون حقًا إلى فهمه هو مسار الحمل عبر جسم صلب. تتميز خلية الحمل الصلبة ببنية أساسية تعتمد على عنصر ضغط أسطواني ذو جسم صلب. يتشكل الجسم الفولاذي المرن بشكل موحد تحت حمل الضغط المحوري. توجد سلاسل سلكية تهتز مدمجة داخل الجسم. تكتشف هذه السلاسل السلالة الدقيقة كتغيير واضح في التردد.

منطق مسار التحميل واضح ومباشر. يدخل الحمل إلى السطح المحمل العلوي. ينتقل عبر المقطع العرضي الكامل للعنصر المرن. وأخيرًا، يخرج من خلال السطح المحمل السفلي. تصبح الخلية نفسها ملحقًا هيكليًا. يحمل العبء الجسدي.

يقوم التصميم متعدد الخيوط بمتوسط ​​القراءات عبر نقاط قياس متعددة داخل الجسم. تستخدم نطاقات السعة المنخفضة تصميمًا مكونًا من 3 سلاسل. تتطلب نطاقات السعة الأعلى تصميمًا مكونًا من 6 سلاسل. هذا المتوسط ​​متعدد السلاسل يعطي سلسلة Kingmach JMZX-34XX/35XX/36XXHAT  دقة 0.5% FS. ويحافظ على هذه الدقة عبر نطاق ضخم يتراوح بين 1000 و10000 كيلو نيوتن، على الرغم من بيئات التشغيل الصعبة.

يتميز الجهاز بشريحة HAT الذكية الموجودة على متنه. تقوم هذه الشريحة الذكية بتخزين معامل المعايرة محليًا. يقوم بتصحيح درجة الحرارة تلقائيًا عبر الثرمستور المدمج. كما أنه يحفظ ما يصل إلى 600 سجل قياس. يتذكر المستشعر تاريخه حتى بدون وجود مسجل بيانات متصل.

يمتد نطاق التشغيل من -30 درجة مئوية إلى +80 درجة مئوية. علاوة على ذلك، تتميز الخلية الصلبة بقدرة تحمل للحمل الزائد تصل إلى 300-400% من سعتها المقدرة قبل حدوث فشل كارثي. وهذا يوفر هامش أمان ذا مغزى كبير. يمثل الحمل الزائد العرضي المفاجئ خطرًا حقيقيًا للغاية في اختبار الأكوام وتطبيقات محامل الجسور.

[عرض المواصفات الكاملة لخلية التحميل الصلبة Kingmach JMZX-35XXHAT]

2. ما هي خلية الحمل المجوفة – وما الذي يجعلها مختلفة من الناحية الهيكلية؟

تُعرف خلية التحميل المجوفة أيضًا بخلية التحميل الحلقي. تعتمد البنية الأساسية على جسم حلقي (على شكل حلقة) مع تجويف مركزي. يمر العضو الهيكلي عبر مركز الخلية. يمكن أن يكون هذا العضو عبارة عن قضيب تثبيت أو كابل أو مسمار. ينتقل الحمل من صامولة العضو الهيكلي مباشرة إلى الوجه الحلقي للخلية. لا يدخل الحمل إلى جدار التجويف نفسه.

يختلف منطق مسار التحميل تمامًا عن الخلية الصلبة. يدخل الحمل عبر سطح المحمل الحلقي. يضغط الجسم الدائري بشكل موحد حول محيطه. يتم ترتيب سلاسل سلكية متعددة تهتز حول الحلقة. هذه السلاسل متوسط ​​إشارة الضغط. يعوض هذا التصميم متعدد الأوتار بقوة التحميل البسيط اللامركزي. لا يمكن لتصميم السلسلة الواحدة ببساطة التعامل مع الأحمال غير المتساوية.

يستخدم هذا التصميم متعدد الأوتار ثلاثة أوتار في النطاقات المنخفضة. يتقدم إلى ستة أوتار لنطاق 4000-8000 كيلو نيوتن. هذه البنية المحددة تمكن JMZX-3XXXHAT خلية تحميل مجوفة ليتم تركيبها على قضيب مرساة حي دون تفكيك. يتم تمرير القضيب ببساطة من خلاله. الجوز يحمل على وجه الخلية. يبدأ الرصد على الفور.

تتميز الخلية المجوفة بعمر خدمة تصميمي يصل إلى 50 عامًا. يخضع الجسم الفولاذي المرن لمعالجة ثبات متعددة المراحل قبل أن يغادر المصنع. تتميز الأسلاك الاهتزازية الداخلية بفولاذ عالي القوة. يقوم الفنيون بتثبيت هذه الأسلاك باستخدام تكنولوجيا اللحام القياسية الدولية. هذه ليست مطالبات المواصفات الأساسية. إنها قرارات تصميمية حيوية لها أهمية كبيرة في برامج سلامة السدود الممتدة على مدار 20 عامًا.

تحمل هذه الخلية شهادة مزدوجة لـ GB/T 13606-2007 وDL/T 269-2022. المعيار الثاني خاص بالهندسة الهيدروليكية وهندسة الطاقة. وهذا يجعله الاختيار الصحيح الوحيد لمراقبة مرساة السدود والطاقة الكهرومائية.

[عرض المواصفات الفنية لخلية التحميل المجوفة JMZX-3XXXHAT]

3. المواصفات جنبًا إلى جنب: ماذا تعني الأرقام فعليًا

يصف	خلية تحميل صلبة (JMZX-35XXHAT)	خلية تحميل مجوفة (JMZX-3XXXHAT)	ماذا يعني في الممارسة العملية
نطاق السعة	1000-10000 كيلو نيوتن	500-8000 كيلو نيوتن (متاح حسب الطلب)	تناسب نقطة الدخول المنخفضة للخلية المجوفة البالغة 500 كيلو نيوتن قضبان التثبيت الأصغر حجمًا. سيتم الإفراط في تحديد الخلية الصلبة هنا. بالنسبة لتطبيقات اختبار أساسات الخوازيق ذات السعة العالية التي تتجاوز 8000 كيلو نيوتن، يمكن لشركة Kingmach توفير حلول خلايا الحمل الصلبة JMZX-36XXHAT المخصصة. لا تتردد في الاتصال بفريقنا الفني لمزيد من المعلومات.
دقة	0.1 كيلو نيوتن (جميع الموديلات)	0.1–1 كيلو نيوتن (يختلف حسب الموديل)	تساعد الدقة المتسقة للخلية الصلبة البالغة 0.1 كيلو نيوتن في إجراء اختبار دقيق للأكوام. تعتبر دقة الخلية المجوفة البالغة 1 كيلو نيوتن مقبولة لأن الأحمال المراقبة كبيرة نسبيًا.
سعة الذاكرة	600 سجل	800 سجل	يعكس التخزين الأكبر الموجود على متن الخلية المجوفة ملف النشر طويل الأمد للمراقبة التي تمتد لعقود من الزمن.
الشهادات	جيجابايت/ت 13606-2007	GB/T 13606-2007 وDL/T 269-2022	ويضمن معيار الهندسة الهيدروليكية الإضافي (DL/T 269-2022) الامتثال الصارم للمشروع في بيئات السدود.
عمر خدمة التصميم	غير محدد (يعتمد على التطبيق)	50 سنة	تم تصميم الخلية المجوفة للمراقبة الدائمة. تُستخدم الخلية الصلبة بشكل شائع في مراحل الاختبار المؤقتة.

توفر هذه الأرقام إرشادات ممتازة. ومع ذلك، فإن السؤال الأكثر وضوحًا هو أين ينتمي كل نوع حقًا إلى مشروع حقيقي.

4. أين يكون أداء خلايا الحمل الصلبة أفضل - ولماذا

يشرح هذا القسم سبب جعل مسار التحميل المحدد للخلية الصلبة هو الاختيار الصحيح. نحن ننظر إلى المنطق، وليس فقط إلى ميزات الفهرسة.

اختبار تحميل كومة: تعتبر خلية الحمل الصلبة لاختبار الأكوام تطابقًا مثاليًا. تقع الخلية الصلبة مباشرة بين رأس الكومة ومقبس التحميل. يمر حمل الاختبار الكامل مباشرة عبر جسم الخلية. تعد قدرة المادة الصلبة على حمل الحمولة هيكليًا أمرًا ضروريًا للغاية هنا. وتغطي قدرتها الهائلة التي تصل إلى 10000 كيلو نيوتن أكبر أكوام مملة ذات قطر كبير في أساسات الجسور.

مراقبة مقعد رصيف الجسر: تعمل الخلية كمدخل هيكلي داخل كومة المحمل. يجب أن تحمل أحمالًا تصميمية هائلة إلى أجل غير مسمى أثناء قياسها بشكل فعال. تتعامل هندسة ضغط الجسم الصلب مع هذا الأمر بشكل مثالي. تتوافق الأبعاد المرجعية لخلايا التحميل الصلبة Kingmach بسلاسة مع أبعاد لوحة المحامل القياسية في رموز تصميم الجسور.

قياس قوة الرافعة الهيدروليكية: تتطلب عمليات ما بعد الشد رقابة صارمة. تقع الخلية الصلبة تحت الرافعة. يقيس القوة المطبقة في الوقت الحقيقي. وهذا يتحقق من أن الإجهاد المسبق للتصميم قد تم تحقيقه بالفعل في الموقع. لا يمكن للمهندسين الاعتماد ببساطة على حسابات ضغط الرافعة.

مراقبة حمل الأعمال المؤقتة: تقوم فرق البناء بمراقبة القوالب المؤقتة، والأعمال الزائفة، والمساندة. وينتهي برنامج المراقبة عند انتهاء الهيكل. يقوم الفريق بإزالة الأجهزة. إن التحمل العالي للحمل الزائد للخلية الصلبة يجعلها خيارًا قويًا وقابلاً لإعادة الاستخدام لأعمال مرحلة البناء القاسية.

لماذا يفشل في التطبيقات عبر القضيب: لا تحتوي الخلية الصلبة على تجويف مركزي. لا يمكن أن يتم تثبيته على قضيب أو كابل. لا يمكن للمهندسين التكيف معها بسهولة. يؤدي إنشاء تركيبات نهائية مخصصة إلى تقديم تحميل غريب الأطوار على الفور. وهذا يؤثر بشكل مباشر على دقة القياس ويدمر البيانات.

[راجع التطبيقات الواقعية لمنتجات Kingmach في أنواع مشاريع محددة]

5. أين تعمل خلايا الحمل المجوفة بشكل أفضل - ولماذا

الخلية المجوفة ليست مجرد خلية صلبة معدلة. إنها أداة مختلفة جذريا. تم تحسينه لهندسة تحميل مختلفة تمامًا.

كابل المرساة ومراقبة الأوتار سابقة الإجهاد: تتألق هنا تطبيقات خلايا الحمل المجوفة. يتم تمرير القضيب أو الكابل بسلاسة عبر التجويف المركزي. تثبت لوحة الجوز أو المرساة بشكل مسطح على الوجه الحلقي. تقيس الخلية قوة الإجهاد المسبق الفعلية في الوتر. لا يقيس مدخلات جاك. إنه يقيس القوة الحقيقية في العضو الهيكلي بعد القفل وبمرور الوقت.

مراقبة البراغي الصخرية والمثبتات الأرضية: تعتمد الأنفاق والمنحدرات والجدران الاستنادية على البراغي الصخرية. توضع الخلية المجوفة عند رأس الترباس أثناء التثبيت الأولي. ويبقى هناك طوال عمر الهيكل. يتوافق عمر التصميم الذي يبلغ 50 عامًا مع مدة برنامج المراقبة طويل المدى. تتوافق النماذج ذات القطر الأصغر بدقة مع أبعاد رأس الترباس الصخري القياسية.

مراقبة مرساة السدود والطاقة الكهرومائية: تعد شهادة DL/T 269-2022 إلزامية تمامًا لمعايير الهندسة الهيدروليكية الصينية. إنه متطلب امتثال صارم. تغطي الشهادة المزدوجة للخلية المجوفة هذه الضرورة القانونية. لا تحمل الخلية الصلبة هذا المعيار الهيدروليكي المحدد.

مراقبة الكابلات والشماعات الخاصة بالجسور: غالبًا ما تستهدف برامج المراقبة التحديثية الجسور الحالية. يتيح عامل الشكل الحلقي سهولة التثبيت على الكابلات الموجودة. يحتاج الفنيون فقط إلى الوصول إلى نهاية المرساة. لا يتطلب التثبيت قطع العنصر الهيكلي. غالبًا ما يكون هذا هو العامل الحاسم لمهندسي المشتريات.

لماذا تفشل في تطبيقات المحامل البسيطة: تتميز الخلية المجوفة بهندسة حلقية. يقوم هذا الشكل بشكل طبيعي بتركيز الحمل على الوجه الضيق للمحمل. إن وضعه داخل كومة محمل مسطحة بدون قضيب ذو حجم صحيح يؤدي إلى مجال ضغط غير منتظم. يقرأ المستشعر هذا الضغط بشكل صحيح، لكن القراءة لا تمثل حمل المحمل الحقيقي.

[راجع التطبيقات الواقعية لمنتجات Kingmach في أنواع مشاريع محددة]

6. منطق التثبيت: ما يتطلبه كل نوع من فريق الموقع

تحدد متطلبات التثبيت في النهاية مكان نجاح المشاريع أو فشلها. يتطلب كلا النوعين من خلايا تحميل الأسلاك الاهتزازية دقة عالية من فريق الموقع.

متطلبات تركيب الخلايا الصلبة: الأسطح المسطحة المتوازية غير قابلة للتفاوض على الإطلاق. مجرد عدم انتظام السطح بمقدار 1 مم عبر وجه الخلية بقطر 200 مم يؤدي إلى تدمير البيانات. إنه يقدم تحميلًا غريب الأطوار ضخمًا وقابلاً للقياس. يجب على الفرق استخدام غسالات المقاعد الكروية كممارسة قياسية. يجب على الفنيين التحقق من المحاذاة الصحيحة مع محور الحمل قبل تطبيق التحميل الأول.

متطلبات تركيب الخلايا المجوفة: يجب أن يتطابق الخلوص من التجويف إلى القضيب مع التسامح المحدد تمامًا. يجب ألا يتصل القضيب المركزي مطلقًا بجدار التجويف الداخلي تحت الحمل. يقوم الفنيون بإجراء التثبيت على رأس المرساة قبل شد الصمولة. إعادة التثبيت بعد الشد أمر مستحيل عمليا. سيتعين على الفريق التخلص تمامًا من الضغط على المرساة بالكامل لإصلاح الخطأ.

تخطيط استمرارية الإشارة: يستخدم كلا النوعين من خلايا التحميل بنية HAT الذكية. أنها توفر مخرجات رقمية ممتازة لمسافات طويلة. ومع ذلك، يجب على الفنيين تخطيط توجيه الكابل من المستشعر إلى مسجل البيانات أثناء التثبيت. لا يمكنهم تحديث الكابلات بسهولة. تتطلب عمليات تشغيل الكابلات المدفونة وتحت الماء كابلات مدرعة ثقيلة. كما أنها تتطلب أيضًا صناديق توصيل مقاومة للماء تم تصنيفها بدقة لعمق التثبيت الدقيق.

الخطر المشترك: يظل كلا النوعين من الخلايا معرضين بشدة للأخطاء المبكرة. لا يمكن تصحيح الأخطاء التي حدثت أثناء التثبيت لاحقًا دون تدخل جسدي شديد. إن الحصول على التثبيت الدقيق بشكل صحيح في المرة الأولى لا يعد مبالغة في الهندسة. هذا هو الخيار الوحيد.

7. قائمة مراجعة القرار: خمسة أسئلة تؤدي إلى الاختيار الصحيح

يواجه المهندسون مواعيد نهائية ضيقة. استخدم أداة القرار المختصرة هذه لتوجيه استراتيجية الشراء الخاصة بك.

السؤال 1 - هل هناك عضو هيكلي (قضيب، كابل، مسمار) يجب أن يمر عبر المستشعر؟
نعم: اختر جوفاء.
لا: اختر الصلبة.

السؤال 2 - هل سيحمل المستشعر الحمل الهيكلي بالكامل أم سيستشعره فقط؟
يجب أن تحمل حمولة كاملة داخليًا: اختر مادة صلبة.
الإحساس فقط (القوة المنقولة عبر الوجه المحمل): اختر أيًا من النوعين، اعتمادًا على السؤال 1.

السؤال 3 - هل هذا اختبار مؤقت أم تركيب مراقبة دائم؟
مرحلة الاختبار/البناء المؤقتة: اختر المادة الصلبة.
برنامج SHM الدائم/طويل الأمد: اختر جوفاء (يتميز بعمر تصميمي يصل إلى 50 عامًا).

السؤال 4 - هل يندرج المشروع ضمن معايير الهندسة الهيدروليكية أو قطاع الطاقة؟
نعم: اختر جوفاء (معتمد من DL/T 269-2022).
لا: كلا النوعين يفي بالمعايير العامة GB/T 13606-2007.

السؤال 5 - ما هي قدرة المراقبة المطلوبة؟
أقل من 500 كيلو نيوتن: اختر جوفاء (نماذج الإدخال متاحة).
10000 كيلو نيوتن أو أعلى: اختر المادة الصلبة (عادةً ما يصل المجوف إلى 8000 كيلو نيوتن القياسي، على الرغم من وجود خيارات مخصصة).

ملاحظة ختامية في القائمة المرجعية: إذا كان هناك سؤالان أو أكثر يوجهان فريقك في اتجاهين متعاكسين، توقف مؤقتًا على الفور. يتطلب طلبك مراجعة متخصصة. يوفر Kingmach تكوينات مخصصة للتعامل مع المتطلبات المختلطة المعقدة.

هندسة التطبيق هي التي تحدد هندسة المستشعر

خلايا الحمل الصلبة وخلايا التحميل المجوفة لا تتنافس أبدًا مع المنتجات عند نقاط سعر مختلفة. إنها أدوات تكميلية بشكل أساسي مصممة لمسارات تحميل مختلفة تمامًا. تحدد الهندسة الفريدة للمشروع دائمًا المستشعر الصحيح.

تتطلب العديد من المشاريع واسعة النطاق كلا النوعين في وقت واحد وفي نقاط مراقبة مختلفة. قد يستخدم برنامج الجسر المعقد الخلايا الصلبة بشكل آمن عند المقاعد الحاملة، بينما يقوم في نفس الوقت بنشر الخلايا المجوفة عند مثبتات كابل التثبيت.
